Bâtiments conteneurs à deux étages : pièces de coin, escaliers et REI 30

Une station de montagne d'Europe centrale loge son personnel dans 22 conteneurs empilés sur deux étages. Chaque cellule dispose d'un toit et de parois en PIR, d'un chauffage électrique et de 2,6 kW de climatisation, une référence de refroidissement adaptée à un seul module. Le bâtiment est classé REI 30 et peint en RAL 7016. Rien de tout cela n'a été ajouté sur site. Les coins, les fixations d'escalier et la couche de protection incendie ont été dessinés avant la découpe de la première tôle.

Quels conteneurs peuvent supporter un second étage

Un second étage nécessite une unité inférieure conçue pour le supporter. Le poids de l'unité supérieure descend le long des montants d'angle jusqu'aux pièces de coin, et l'ossature doit être conçue pour ce cheminement de charge.

Une pièce de coin est le bloc d'acier situé à chaque angle de l'ossature. Elle reçoit les crochets de levage, les verrous tournants et, dans un bâtiment empilé, le poids de tout ce qui repose sur elle.

Les conteneurs secs ISO Tanax sont des unités 1CC empilables munies d'une plaque CSC, à la différence des conteneurs flat rack ou open top pour hors gabarit. Cette plaque couvre l'empilage en transport et en stockage, la caisse fermée et ses parois intactes. Un bâtiment est un cas différent. Des portes et des fenêtres sont découpées dans les parois, et l'unité supérieure porte des personnes et du mobilier pendant des années.

Le module bureau et habitation est conçu pour ce cas. Il mesure 6 058 x 2 438 x 2 800 mm à l'extérieur. C'est l'emprise au sol d'un conteneur ISO de 20 pieds, de sorte que les coins de chaque unité supérieure reposent sur les coins de l'unité inférieure. À l'intérieur, la hauteur libre est d'environ 2 500 mm aux deux étages, ce qui se lit comme une pièce normale plutôt que comme une caisse transformée.

Les ouvertures sont le point le plus sensible d'une ossature empilée. Chaque fenêtre et chaque porte supprime une portion de paroi qui, sinon, rigidifierait la caisse, c'est pourquoi le monteur encadre chaque ouverture en acier. Fixez tôt la position des fenêtres et des portes, dans l'ordre indiqué par le guide d'achat de conteneurs bureau.

Où se fixent l'escalier et la passerelle

L'escalier et la passerelle se fixent sur des supports soudés à l'ossature en usine. Les souder sur site brûle le revêtement fini et laisse de l'acier nu à chaque jonction.

Un bâtiment à deux étages a besoin d'un accès vers le haut et d'un accès le long des façades. La disposition courante est un escalier extérieur à une extrémité et une passerelle avec main courante le long des portes de l'étage supérieur. Les deux reportent une charge sur le côté de l'ossature, et pas seulement sur les coins.

C'est pourquoi la position de l'escalier doit figurer sur le premier plan. Le monteur positionne les supports d'escalier et de passerelle dans le gabarit. Le soudeur les fixe à l'ossature. Le contrôleur vérifie chaque support par rapport au plan avant que l'ossature ne parte vers la cabine de sablage. Sur site, l'équipe boulonne l'escalier et la passerelle sur des supports qui portent déjà le revêtement de l'usine.

Un support ajouté plus tard n'a pas de revêtement d'usine. Il impose aussi un soudeur et des travaux à chaud dans un bâtiment fini et occupé. Si l'étage supérieur comporte des douches ou des toilettes, placez l'escalier à l'écart des circuits d'eau et d'évacuation, selon les indications du guide de planification des conteneurs sanitaires.

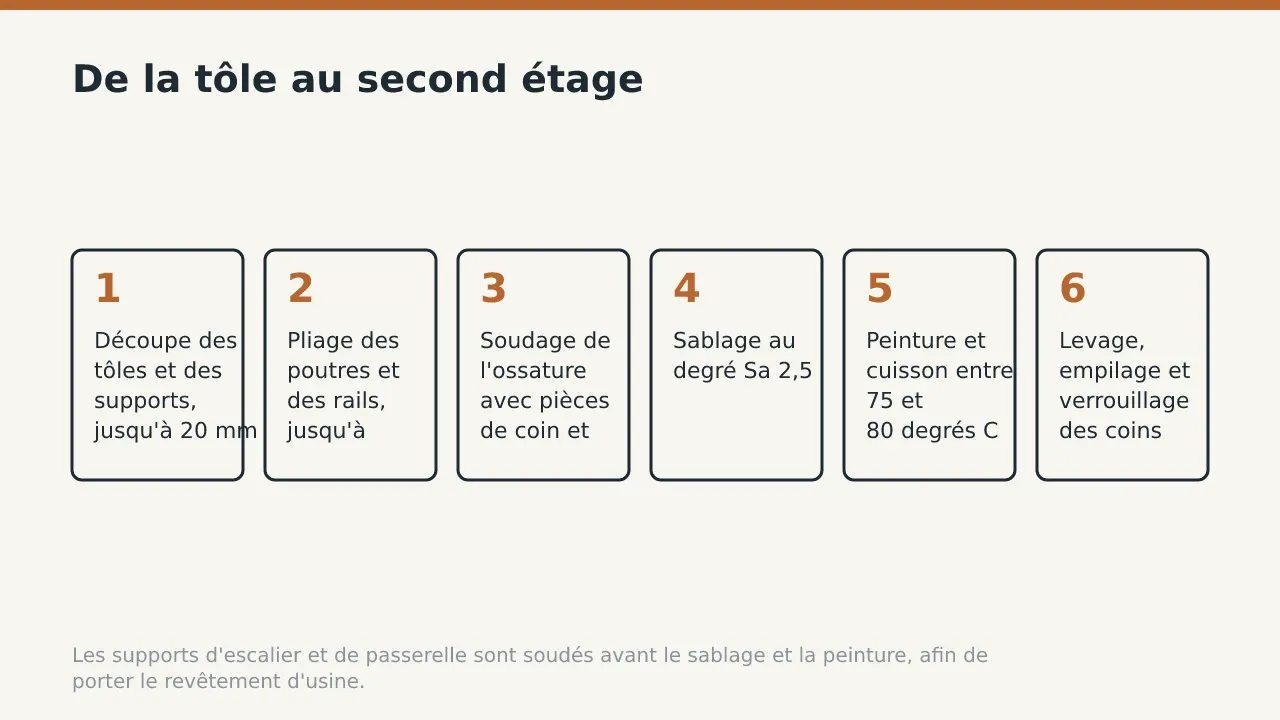

Ce que devient l'acier avant de pouvoir être empilé

Chaque décision mentionnée plus haut est arrêtée dans l'atelier de Bánovce nad Bebravou, avant que le module ne soit chargé sur un camion. Chaque étape de la séquence réduit la possibilité d'un changement ultérieur.

1. Découper les plaques de coin et les supports d'escalier au laser CNC, qui coupe la tôle jusqu'à 20 mm sur une table de 2 000 x 4 000 mm. Chaque pièce provient du même plan approuvé par l'acheteur.
2. Plier les poutres de plancher et les rails sur la presse plieuse de 400 tonnes. Elle plie jusqu'à 6 050 mm en une seule passe, de sorte que les pièces longues arrivent au gabarit sans raccord.
3. Souder l'ossature dans le gabarit une fois qu'elle est d'équerre, avec les pièces de coin et les supports d'escalier et de passerelle en place. Le contrôleur mesure chaque coin, car l'unité supérieure doit y reposer.
4. Sabler l'ossature entière dans la cabine de 8,0 x 5,0 x 3,0 m, de sorte qu'une ossature de 6 058 mm y entre en une seule pièce, supports compris. Le degré Sa 2,5 atteint élimine la calamine et la rouille jusqu'au métal propre, avec seulement de légères ombres résiduelles.
5. Peindre l'ossature et la cuire entre 75 et 80 degrés C, de sorte que le revêtement soit dur avant la pose des panneaux, de l'isolation et de la couche de protection incendie.
6. Lever le module inférieur sur une fondation de niveau, poser le module supérieur sur ses pièces de coin et verrouiller chaque angle. Le chef de chantier signe le bon de livraison une fois les deux étages fixés.

Ce qui sépare les étages : REI 30 ou EI 30

L'ingénieur incendie du permis fixe la classe, et Tanax construit aussi bien du REI 30 que de l'EI 30 sur demande. La différence tient à ce que l'élément porte ou non une charge.

REI 30 est une classe de résistance au feu, et chaque lettre correspond à une condition. R signifie que l'élément continue de porter sa charge. E signifie que la flamme et les gaz chauds ne passent pas. I signifie que la face opposée reste sous la limite de température. Le nombre après les lettres est la durée nominale en minutes. EI 30 supprime le R, et convient donc à un mur ou une porte qui sépare des espaces sans porter de charge.

Dans un bâtiment empilé, le plancher entre les étages fait partie de la structure. Il porte l'unité supérieure et sépare les personnes du dessus de celles du dessous. La couche de protection incendie se loge dans le plancher et le plafond de chaque module, dans les 2 800 mm de hauteur extérieure. Elle doit être définie avant le soudage de l'ossature, car elle détermine la composition du plancher et du plafond.

L'isolation et la tenue au feu se choisissent ensemble. L'hébergement de la station combine un toit et des parois en PIR avec du REI 30, et les arguments pour chaque matériau sont exposés dans isolation en PIR ou en laine minérale pour conteneurs. Les constructions à tenue au feu et les aménagements intérieurs spécialisés relèvent de la gamme de conteneurs à usage spécial, où chaque aménagement est dessiné par projet.

Quand l'empilage doit être décidé

L'empilage se décide avant le devis, pas après la livraison. Un module conçu pour tenir seul ne peut pas devenir l'étage inférieur d'un bâtiment une fois sur site.

Les pièces de coin, les ouvertures encadrées, les supports d'escalier et la couche de protection incendie sont tous soudés ou intégrés à la caisse. La hauteur suit la même règle. Un conteneur High Cube fait 305 mm de plus qu'un conteneur standard, et hauteur sous plafond des conteneurs High Cube montre ce que cela signifie une fois la caisse doublée.

Le calendrier suit la même logique.

Étape	Délai type	Ce que cela signifie pour un projet empilé
Devis avec revue technique	3 à 5 jours ouvrés	Prix fixe et délai pour les gammes standard
Unités catalogue	6 à 10 semaines	Unités construites selon la spécification publiée
Réalisations sur mesure	10 à 16 semaines	Aménagements dessinés par projet, avec leurs propres escaliers, ouvertures et classe de résistance au feu

Prévoyez un bâtiment empilé avec son propre escalier et un plancher REI 30 comme une réalisation sur mesure, et comptez environ 10 à 16 semaines pour les travaux de site. Si l'aménagement est confidentiel, un accord de confidentialité revient sous 24 heures. Pour les aménagements comportant plusieurs unités, partez de la gamme des bâtiments modulaires en conteneurs et des modules bureau dont ils sont composés.

Avant de demander un prix, dessinez les deux étages sur une même feuille. Indiquez l'escalier, la passerelle, chaque porte et fenêtre, les pièces d'eau et la classe de résistance au feu exigée par le permis. Avec ces éléments sur le plan, la revue technique peut fixer les coins, les supports et la composition du plancher dès la première passe.

Questions fréquentes

Des conteneurs maritimes standard peuvent être empilés pour former un bâtiment à deux étages ?

Les conteneurs secs ISO Tanax sont des unités 1CC empilables munies d'une plaque CSC pour le transport et le stockage. Un bâtiment avec des ouvertures découpées, des escaliers et un plancher à tenue au feu nécessite des modules conçus pour cela dès l'origine.

Quelle classe de résistance au feu est disponible pour le plancher entre les étages ?

REI 30 pour les éléments porteurs et EI 30 pour les éléments qui séparent seulement des espaces, les deux sur demande. L'hébergement du personnel en 22 conteneurs d'une station de montagne d'Europe centrale a été construit en REI 30.

Quelle est la hauteur sous plafond à chaque étage ?

Le module bureau et habitation mesure 2 800 mm de hauteur à l'extérieur et offre environ 2 500 mm de hauteur libre à l'intérieur, à l'étage supérieur comme à l'étage inférieur.

Combien de temps prend un bâtiment conteneur empilé ?

Les unités catalogue prennent 6 à 10 semaines et les réalisations sur mesure 10 à 16 semaines. Le devis avec revue technique prend généralement 3 à 5 jours ouvrés pour les gammes standard.

Un escalier peut être ajouté après la livraison ?

C'est possible, mais ses supports seraient alors soudés sur site à travers le revêtement fini. Les supports soudés en usine sont sablés au degré Sa 2,5 et cuits entre 75 et 80 degrés C avec le reste de l'ossature.

Envoyez les deux plans d'étage avec la position de l'escalier et la classe de résistance au feu, et demandez une offre à prix fixe accompagnée du plan.
