Planification d'une base de vie en conteneurs : modules de 6058 mm et 6 à 10 semaines

Un module bureau de 20 ft et une unité sanitaire de 20 ft partagent la même emprise : 6058 mm de long, 2438 mm de large et 2800 mm de haut. Cette emprise commune permet d'aligner les unités paroi contre paroi et de faire grandir le camp sans le reconcevoir. L'essentiel du travail se fait hors site, dans l'atelier de production de Bánovce nad Bebravou, en Slovaquie. Chaque châssis en acier y est grenaillé au degré Sa 2,5, niveau auquel il ne subsiste que de faibles traces de calamine et de rouille. Il est ensuite peint, puis durci en four, de 75 à 80 °C, de sorte que le revêtement soit dur avant le passage de la grue et du camion.

Quelles unités selon l'effectif

L'effectif de l'équipe la plus nombreuse détermine la composition. Chaque personne a besoin d'un poste de travail, d'un point d'eau et d'un endroit sec pour ses outils, et chacun de ces besoins correspond à un module différent.

Les modules bureau accueillent les postes de travail. Leur hauteur libre intérieure est d'environ 2500 mm, ce qui donne une vraie pièce pour une journée de travail complète. Une puissance de refroidissement d'environ 2,6 kW par module est une référence réaliste. Dimensionnez donc l'alimentation électrique du site pour que toutes les cellules refroidissent en même temps. Pour une petite équipe, le module bureau avec WC et douche réunit le poste de travail et le point d'eau dans une seule unité. Les questions à trancher avant la commande sont listées dans le guide pour spécifier un conteneur bureau.

Les unités sanitaires accueillent WC, douches, buanderie et cuisine. Ce sont les unités équipées de tuyauterie, et elles fixent donc le plan d'implantation plus que toute autre.

Les conteneurs de stockage accueillent outillage, matériaux et stocks. Un conteneur de stockage de 20 ft supporte 13 800 kg sur plancher acier contre 10 490 kg sur plancher bois, de sorte que les stocks lourds appellent le plancher acier. Les modules bureau et sanitaires sont dimensionnés pour une charge de plancher de 200 kg/m2. Rayonnages d'archives et machines relèvent donc du stockage, pas du bureau.

Implantation des unités sur le terrain

Placez chaque unité selon ce à quoi elle se raccorde. Les unités sanitaires vont au plus près de l'évacuation et de la conduite d'eau, les bureaux au plus près de l'entrée du chantier, et les stockages là où un camion atteint les portes.

	Module bureau avec WC et douche	Bureau de chantier 20 ft	Unité sanitaire, agencement A	Conteneur de stockage 20 ft
Longueur extérieure	6058 mm	6055 mm	6058 mm	6058 mm
Largeur extérieure	2438 mm	2435 mm	2438 mm	2438 mm
Hauteur extérieure	2800 mm	2800 mm	2800 mm	2591 mm

Longueurs et largeurs concordent à quelques millimètres près, si bien qu'une rangée mixte repose sur une même trame et se lit comme un seul bâtiment. Le conteneur de stockage est plus bas, à 2591 mm, et la ligne de toiture descend donc d'un cran à la jonction avec la rangée.

Les portes déterminent le reste de l'implantation. Le bureau de chantier de 20 ft présente une ouverture de porte de 875 x 2000 mm : vérifiez donc les armoires à plans et les imprimantes avant leur livraison. Le conteneur de stockage de 20 ft s'ouvre sur 2318 x 2272 mm, de quoi passer un transpalette. Ses portes doivent donc faire face à un terrain dégagé, pas au module voisin. Peintures, carburant et bouteilles de gaz relèvent d'un stockage de matières dangereuses résistant au feu éloigné des bureaux. Pour un accès où la place manque, la gamme de bureaux de chantier en conteneur débute par une unité de 10 ft, longue de 2990 mm.

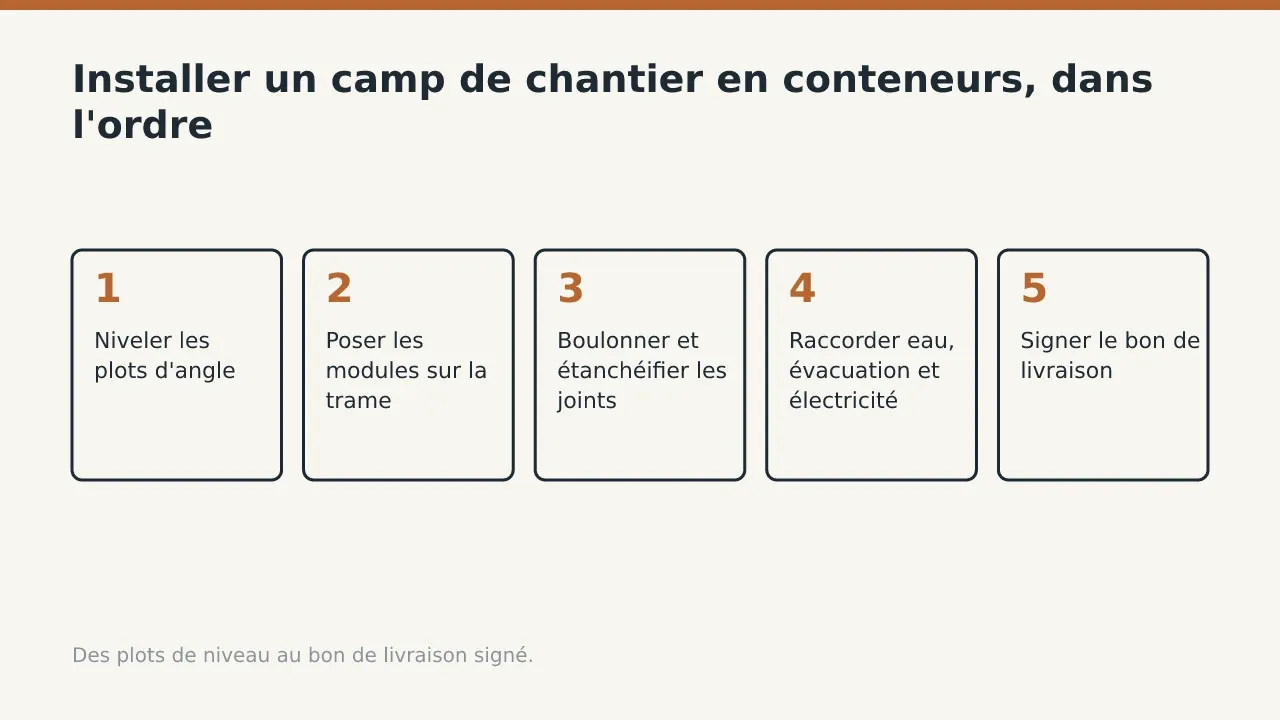

Installer le camp sur site, dans l'ordre

Le sol décide de la bonne tenue de tout ce qui repose dessus. Chaque module transmet sa charge par ses angles, d'où l'importance d'un appui ferme et de niveau sous chaque angle plutôt que d'une dalle sous tout le plancher.

1. Mettez de niveau les plots d'appui avant l'arrivée du camion. Le chef de chantier vérifie chaque plot d'après le plan d'implantation, car un module posé sur un plot irrégulier gauchit les cadres de porte.
2. Levez chaque module du camion par ses angles. Le grutier pose d'abord les unités sanitaires, puisque leurs évacuations fixent la position de tout le reste.
3. Boulonnez les modules contigus et étanchéifiez les joints. Le monteur ferme chaque joint de toiture et de paroi afin qu'une rangée d'unités partage une seule ligne d'étanchéité.
4. Raccordez l'eau, l'évacuation et l'électricité. Les unités sanitaires s'évacuent vers l'égout ou vers une fosse septique de 2 à 10+ m3, et le volume de la fosse règle la fréquence des passages du camion de vidange.
5. Parcourez chaque unité avec le bon de livraison. Le chef de chantier signe lorsque les portes ferment d'équerre, que les robinets coulent et que le chauffage démarre.

Pentes d'évacuation, alimentation en eau et dimensionnement des fosses sont détaillés dans raccordements et capacités des conteneurs sanitaires.

Étaler le camp ou empiler un second niveau

N'empilez que lorsque le terrain vient à manquer. Un second niveau économise de l'emprise, mais il ajoute un escalier, un palier et une séparation résistante au feu entre les niveaux.

Cette séparation est spécifiée en REI 30, classe de résistance au feu où un plancher conserve sa capacité portante, son intégrité et son isolation pendant la durée prescrite. Les parois non porteuses sont spécifiées en EI 30, soit le même essai sans la charge. Les deux sont réalisées sur demande.

Tanax a construit à partir de 22 conteneurs un hébergement de personnel sur deux niveaux pour une station de montagne d'Europe centrale. Le bloc est classé REI 30 et peint en RAL 7016, avec toiture et parois en PIR, chauffage électrique et 2,6 kW de climatisation par cellule. Chaque cellule chauffe et refroidit de façon autonome, si bien que les chambres vides n'appellent aucune charge de refroidissement. Pour un camp utilisé tout l'hiver, comparez l'isolation PIR et laine minérale avant de figer la composition des parois. Les détails des escaliers et pièces d'angle d'un bloc sur deux niveaux déterminent l'accès au niveau supérieur et sa fixation au sol.

Faire grandir le camp après la première phase

Dessinez l'extension dès le premier plan, car le camp grandira par le côté laissé libre. Gardez un grand côté de chaque rangée dégagé et arrêtez les réseaux là où un nouveau module pourra se raccorder.

Les unités du catalogue demandent 6 à 10 semaines à compter de la commande. Commandez la seconde phase le jour où le plan de recrutement est approuvé, et non le jour où la première phase se remplit. Une unité hors catalogue suit la filière du conteneur fabriqué selon vos plans et demande 10 à 16 semaines. Tanax a livré un projet d'export de 90 unités vers le Royaume Uni, et la croissance après la première rangée n'impose donc pas de changer de fournisseur.

Avant de demander une offre, notez trois éléments. Ce sont l'effectif de l'équipe la plus nombreuse, un croquis du terrain avec les accès camion et grue, et les réseaux d'égout, d'eau et d'électricité qui l'atteignent. Avec ces éléments, une étude technique renvoie un prix ferme et un délai, en général en 3 à 5 jours ouvrés.

Questions fréquentes

Quelle hauteur libre offre l'intérieur d'un module bureau ?

Environ 2500 mm de hauteur libre, dans un module de 2800 mm de hauteur totale.

Quel est le délai de livraison d'une base de vie en conteneurs ?

Les unités du catalogue demandent 6 à 10 semaines. Les unités fabriquées selon vos plans demandent 10 à 16 semaines.

Où ranger des stocks lourds, dans un module bureau ou ailleurs ?

Les modules bureau et sanitaires sont dimensionnés pour 200 kg/m2 de charge de plancher. Les stocks lourds relèvent d'un conteneur de stockage de 20 ft, qui supporte 13 800 kg sur plancher acier.

Que faire si aucun égout ne dessert le site ?

Les unités sanitaires s'évacuent vers une fosse septique, disponible de 2 à 10+ m3. Une fosse plus grande réduit le nombre de passages du camion de vidange.

En combien de temps arrive un devis ?

En général en 3 à 5 jours ouvrés pour les familles standard, avec un prix ferme et un délai. Un accord de confidentialité peut être signé sous 24 heures si le projet l'exige.

Envoyez l'effectif et un croquis du terrain par une demande d'offre, et un prix ferme avec son délai vous sont renvoyés.
