Commandement militaire
Modules de commandement, de contrôle et d'abri construits sous assurance qualité défense, livrés en ensembles interconnectés.
- système qualité AQAP 2110
- CARC RAL 6003
- −32 °C à +49 °C
- ensembles de 16 à 200+ modules
Modules déployables pour postes de commandement, salles de briefing, salles d'opérations et abris, construits sous un système d'assurance qualité défense et livrés en ensembles interconnectés, nivelés et mis en service plutôt qu'en caisses sur un camion. Tanax détient l'AQAP 2110, est un fournisseur de défense enregistré avec un code CAGE et détient une licence nationale de commerce de matériel de défense. L'ingénierie est la même que celle de la ligne hébergement ; l'assurance qualité, le revêtement et la documentation ne le sont pas.
Spécification
Qualité
- Système
- AQAP 2110 en parallèle d'ISO 9001, ISO 14001, EN ISO 3834-2
- Structure
- EN 1090-1 EXC2
- Statut fournisseur
- fournisseur de défense enregistré, code CAGE détenu, licence nationale de commerce de matériel de défense en vigueur
Module
- Extérieur
- 6,058 × 2,438 × 2,800 mm typique, compatible ISO 668
- Hauteur libre intérieure
- 2,500 mm
- Raccordement
- accolés par le grand côté ou bout à bout en une pièce continue
Revêtement
- Finition défense
- CARC, RAL 6003 vert olive mat
- Protection anticorrosion
- ≥ 160 µm de système anticorrosion sur les modules de camp
Environnement
- Température
- conçu pour un service de −32 °C à +49 °C, avec chauffage de l'ossature et des portes en dessous de +4 °C
- Météo
- 100 % HR à +35 °C, 2.0 g/m³ de poussière, 180 mm/m² de précipitations, rafales jusqu'à 31 m/s
Équipements
- Électricité
- 400/230 V 3 phases 50 Hz, connecteurs IP-67 selon EN 60309
- Chauffage et refroidissement
- convecteur électrique plus unité split inverter par cellule
- Éclairage
- quatre modes : normal, black-out 625-650 nm, automatique, secours 3 h
Manutention
- Levage
- pièces de coin ISO 1161 plus anneaux de levage soudés, passages de fourches
- Nivellement
- système de vérins à 4 points, pose sur plots de 500 × 500 mm, ≥ 50 mm au-dessus du sol
Logique d'ensemble
- Ensemble de camp

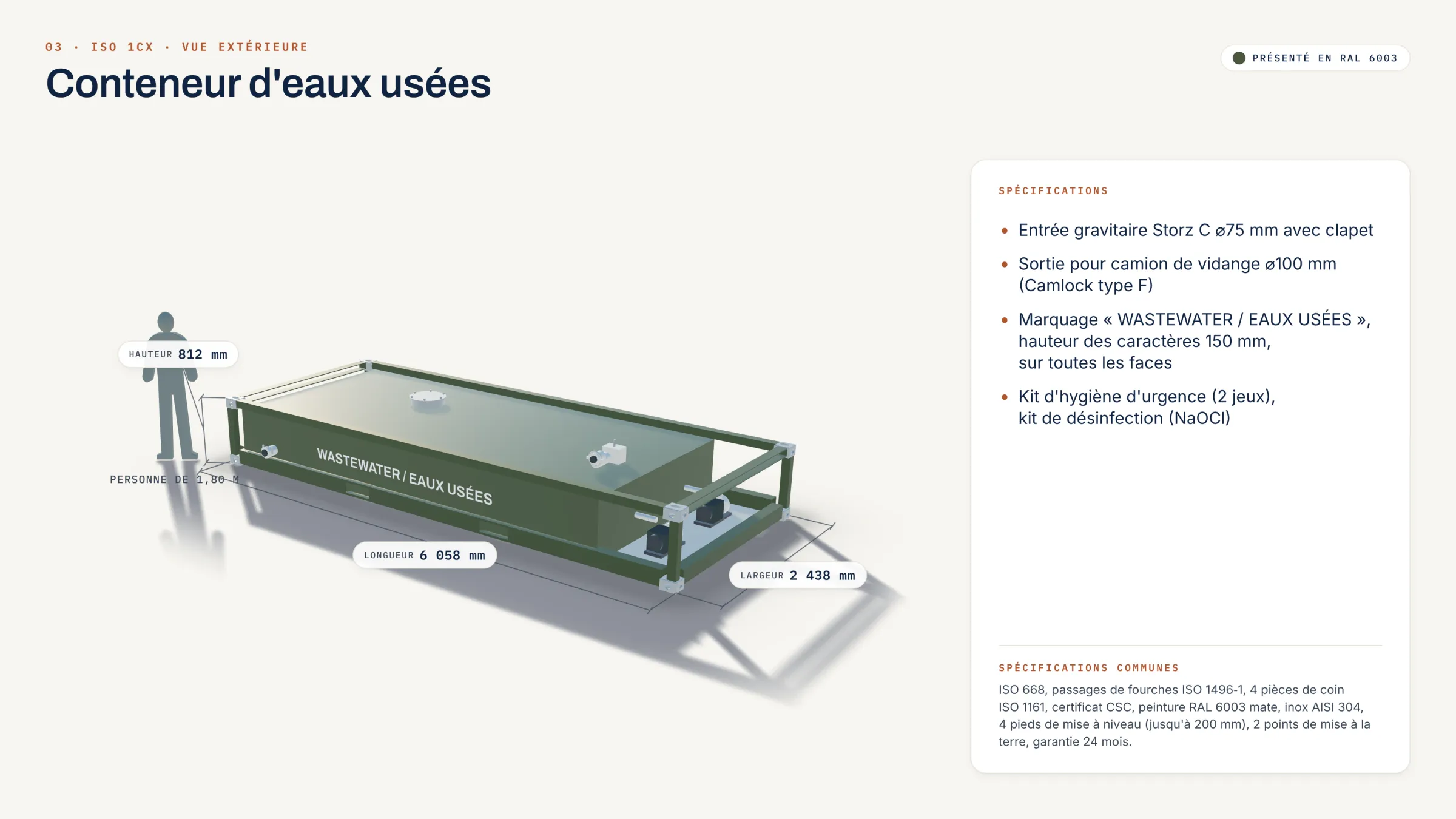

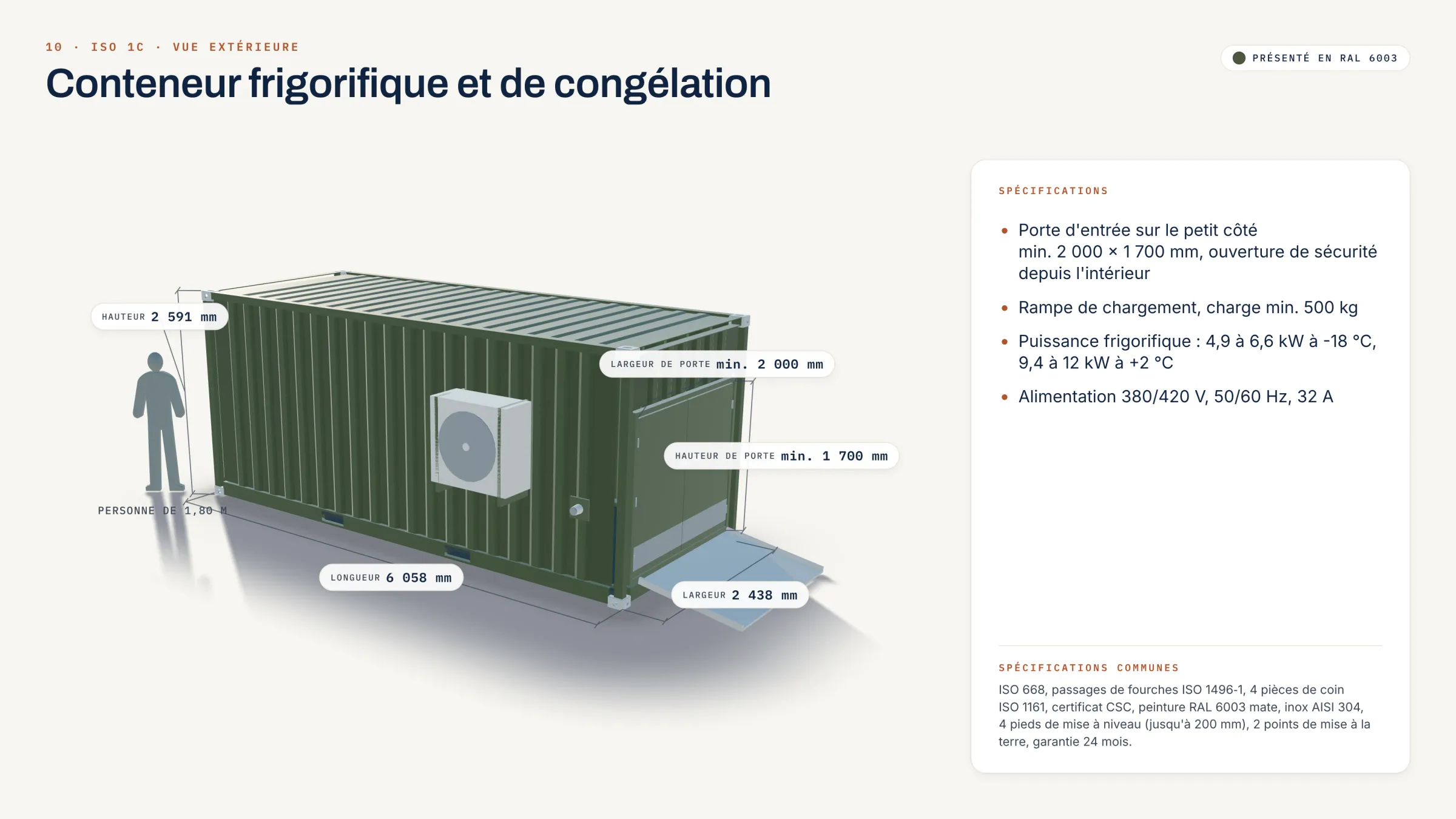

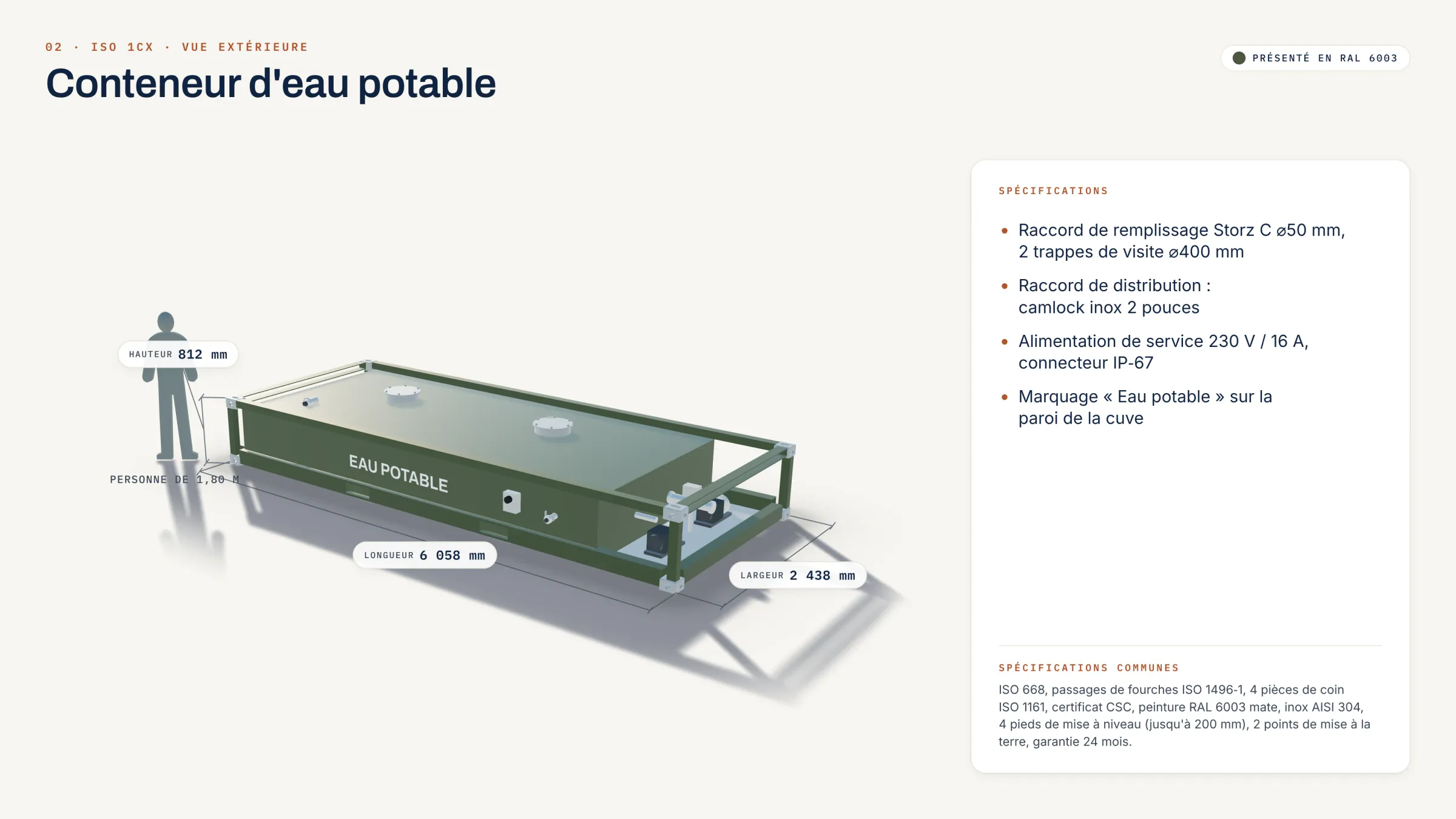

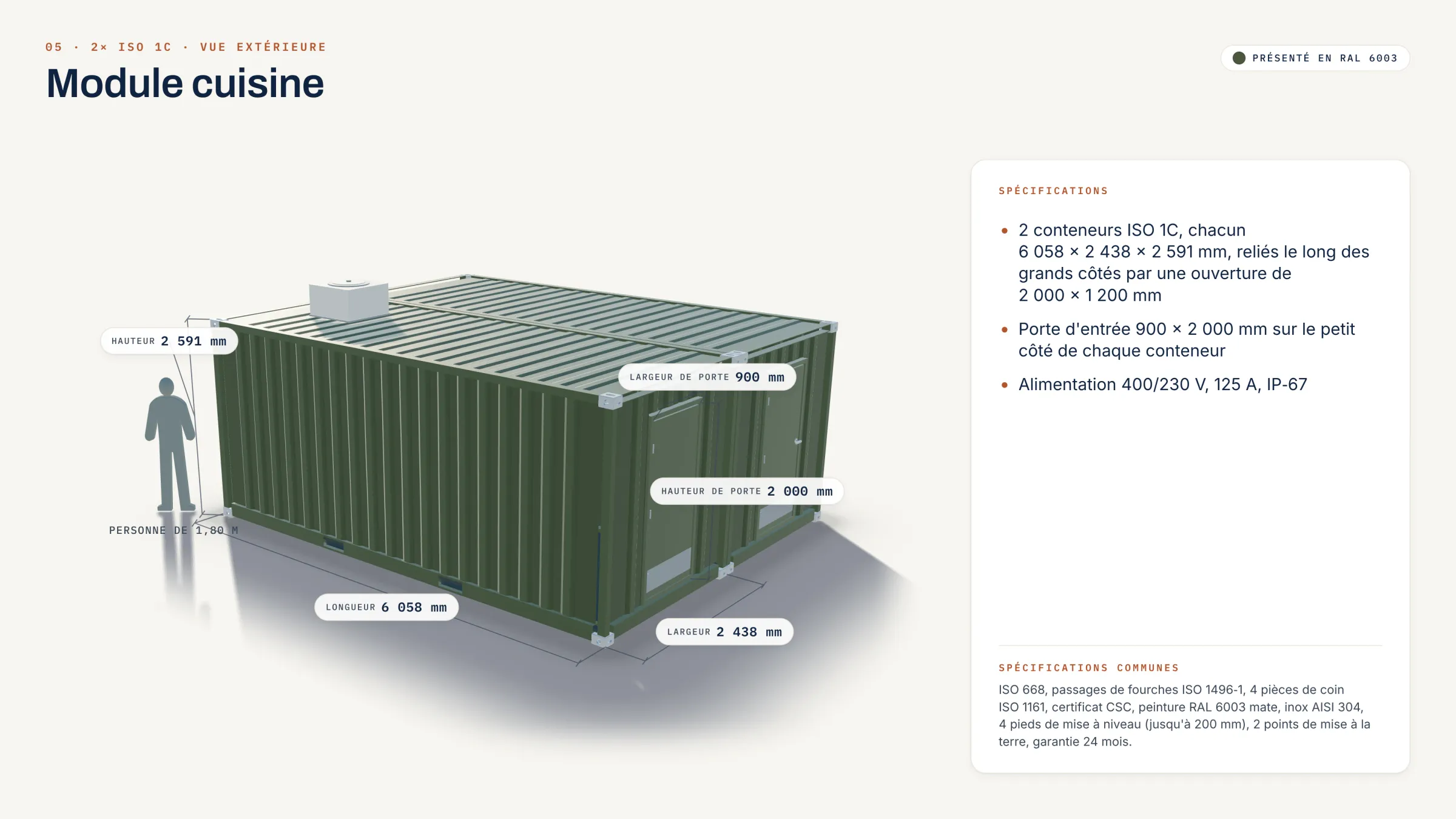

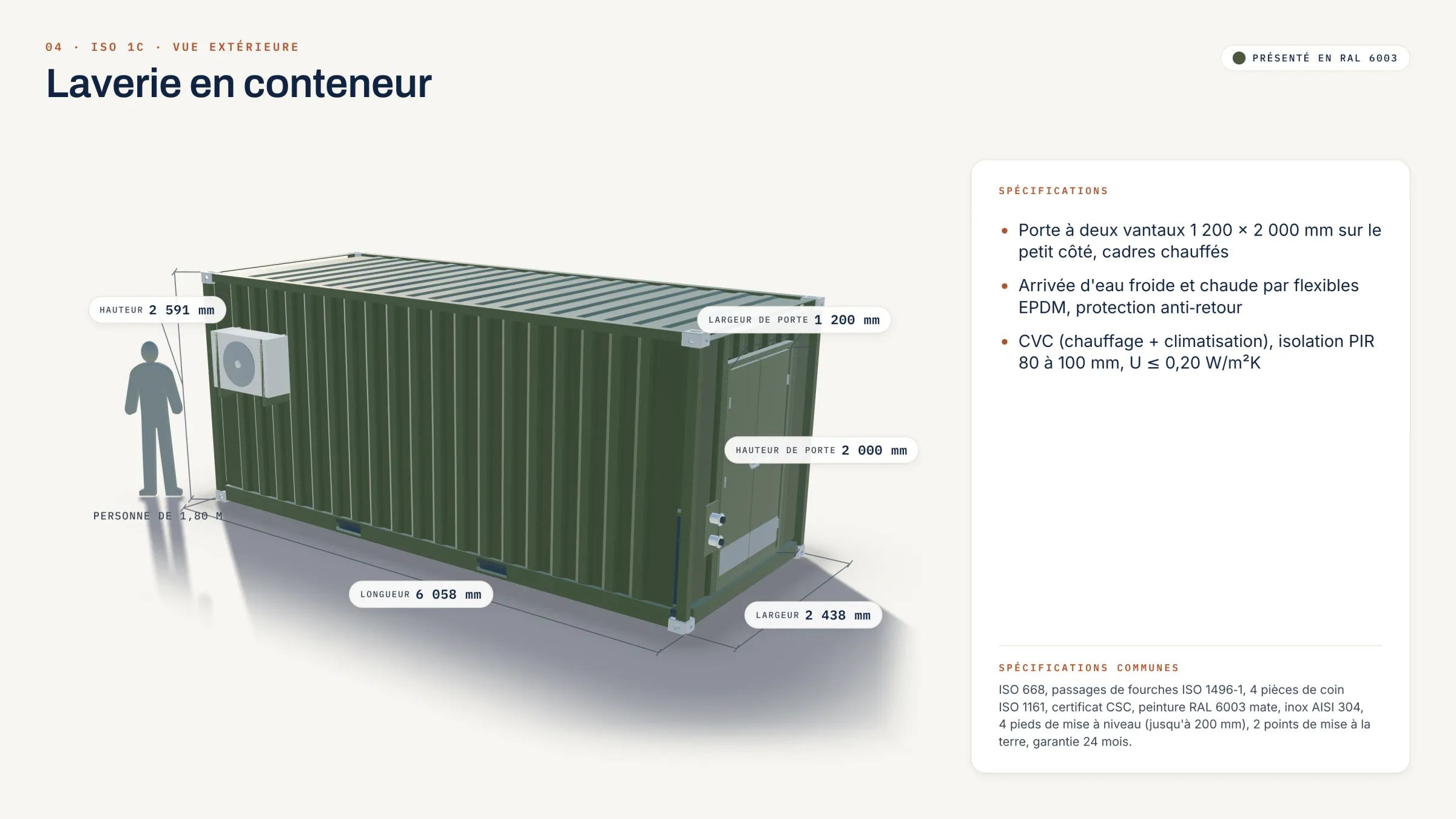

- hébergement, couloir, sanitaires, laverie, cuisine, chaîne du froid, eau, eaux usées, carburant, production, distribution, stockage
Spécification
Qualité
- Système
- AQAP 2110 en parallèle d'ISO 9001, ISO 14001, EN ISO 3834-2
- Structure
- EN 1090-1 EXC2
- Statut fournisseur
- fournisseur de défense enregistré, code CAGE détenu, licence nationale de commerce de matériel de défense en vigueur
Module
- Extérieur
- 6,058 × 2,438 × 2,800 mm typique, compatible ISO 668
- Hauteur libre intérieure
- 2,500 mm
- Raccordement
- accolés par le grand côté ou bout à bout en une pièce continue
Revêtement
- Finition défense
- CARC, RAL 6003 vert olive mat
- Protection anticorrosion
- ≥ 160 µm de système anticorrosion sur les modules de camp
Environnement
- Température
- conçu pour un service de −32 °C à +49 °C, avec chauffage de l'ossature et des portes en dessous de +4 °C
- Météo
- 100 % HR à +35 °C, 2.0 g/m³ de poussière, 180 mm/m² de précipitations, rafales jusqu'à 31 m/s
Équipements
- Électricité
- 400/230 V 3 phases 50 Hz, connecteurs IP-67 selon EN 60309
- Chauffage et refroidissement
- convecteur électrique plus unité split inverter par cellule
- Éclairage
- quatre modes : normal, black-out 625-650 nm, automatique, secours 3 h
Manutention
- Levage
- pièces de coin ISO 1161 plus anneaux de levage soudés, passages de fourches
- Nivellement
- système de vérins à 4 points, pose sur plots de 500 × 500 mm, ≥ 50 mm au-dessus du sol
Logique d'ensemble
- Ensemble de camp
- hébergement, couloir, sanitaires, laverie, cuisine, chaîne du froid, eau, eaux usées, carburant, production, distribution, stockage
Comment c'est construit
Les décisions derrière les chiffres
Sur l'EMI et le TEMPEST : Tanax ne dispose pas d'une capacité d'essai EMI ou TEMPEST et n'intègre pas l'électronique. Tanax construit l'abri, les réservations de blindage et les fixations, et travaille avec un partenaire électronique pour l'aménagement blindé et sa vérification. Telle est la position, énoncée clairement plutôt que suggérée comme une capacité interne.
L'éclairage black-out est un système à quatre modes, pas un interrupteur.
Blanc normal au niveau de la tâche, black-out dans la bande 625-650 nm, un mode automatique, et trois heures de secours sur batterie. Chaque module d'un ensemble de camp en est équipé, et c'est l'un des détails qui distinguent un module de défense d'une cabine de chantier.
Le revêtement est CARC, et l'épaisseur est mesurée.
RAL 6003 vert olive mat sur un système documenté, avec une épaisseur anticorrosion d'au moins 160 µm sur les modules de camp et une vérification selon ISO 2808. Le rapport de mesure accompagne l'unité.
Des ensembles, pas des unités.
Un camp arrive en ensemble : cellules d'hébergement, modules de couloir qui portent la voie d'accès protégée contre l'incendie, sanitaires hommes et femmes, laverie, une cuisine de deux conteneurs, un module réfrigéré avec son propre groupe électrogène, des conteneurs-citernes d'eau potable et d'eaux usées, un conteneur-citerne à carburant, des conteneurs groupes électrogènes et un conteneur de distribution électrique. Tanax livre l'ensemble, le raccorde, le nivelle, le met en service et remet les manuels SK et EN. Sur un accord-cadre, cela a signifié des ensembles de 40 conteneurs montés en une dizaine de jours ouvrés.
La documentation est la moitié du contrat.
Dossier de conception, dossier et analyse de soutien logistique intégré, plan de vérification et de validation, dossier de formation des formateurs, et un engagement sur les pièces de rechange et l'obsolescence mesuré en décennies plutôt qu'en mois. Les objectifs de disponibilité de conception visent une réparabilité sous huit heures. Tanax construit selon ce régime documentaire.
Configurations
Les variantes et où les trouver dans le catalogue
- Pas encore de photographie
Module de commandement / opérations
- 2,500 mm intérieur
- éclairage black-out
- gestion des câbles
- raccordable
Cellule d'hébergement
- convecteur + unité split
- 2 prises doubles
- fenêtre oscillo-battante U ≤ 1.1
- Pas encore de photographie

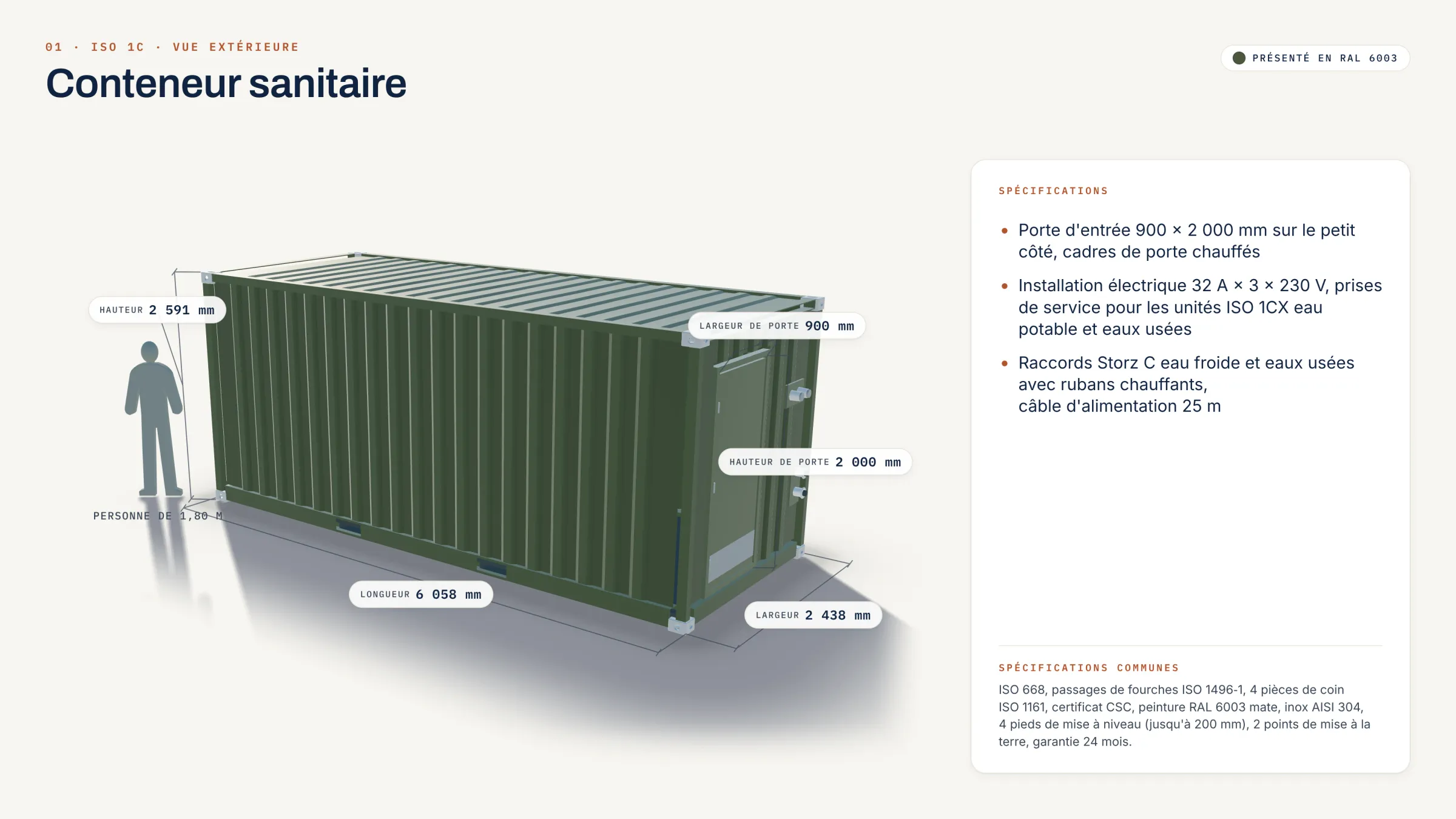

Module sanitaire, hommes / femmes
- construction inox, voir Sanitaires & Assainissement
- Pas encore de photographie

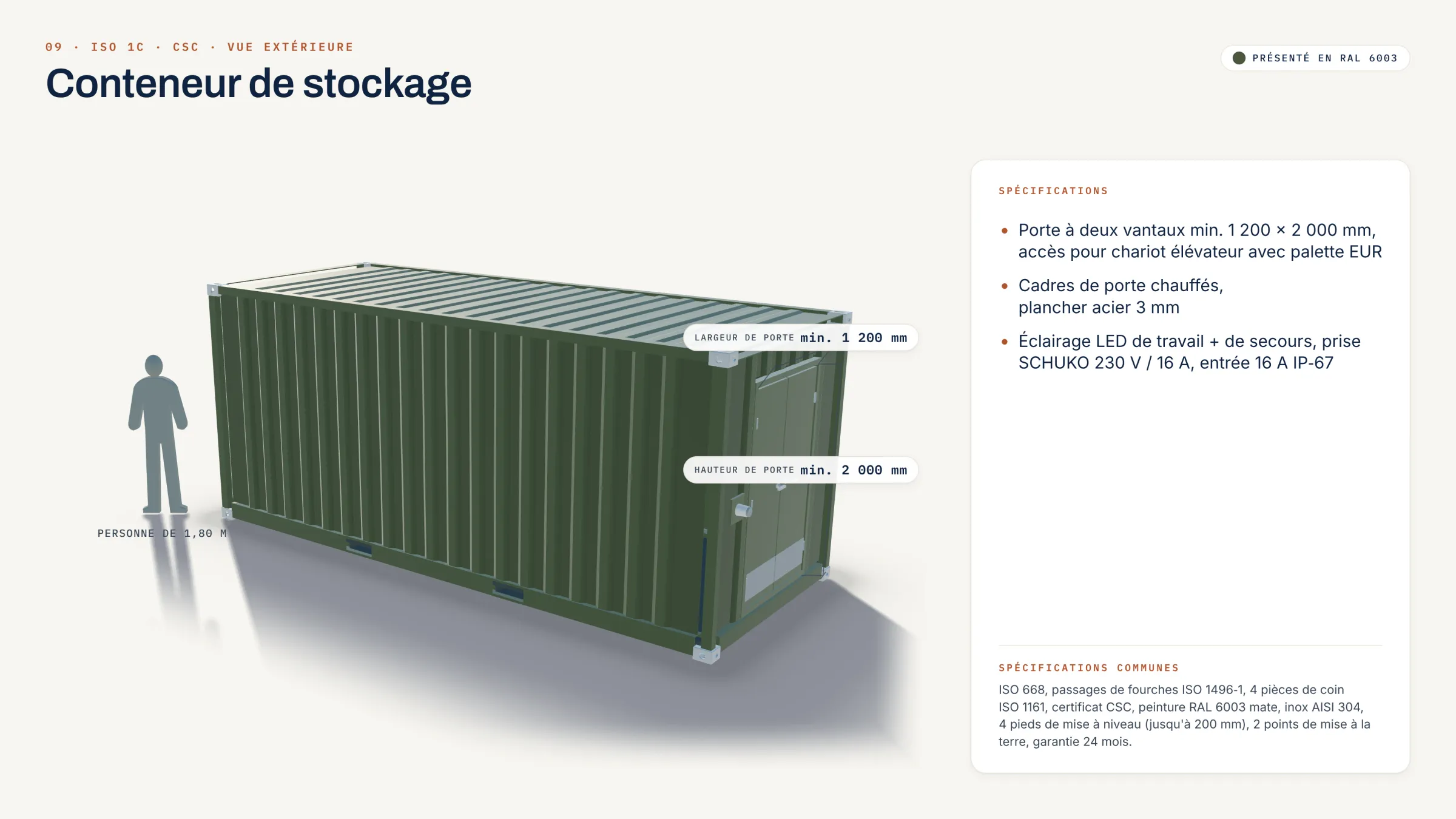

Module de stockage
- ISO 1C
- plancher acier
- double porte à largeur de chariot élévateur
- chauffage de l'ossature
Plan de conceptionPlan de conception Ensemble de camp
- 16 à 200+ modules livrés, raccordés et mis en service
Détail de construction
Ce que montrent les photographies de détail
Unité de climatisation murale et fenêtre dans un module
Verrou tournant twist-lock dans une pièce de coin
Pose d'un seuil de porte
Goulotte de câbles intérieure
Convecteur mural électrique à côté de la porte d'entrée
Couloir vers la porte d'extrémité, en construction
Intérieur de cellule avec fenêtre
Platine de fixation de l'ossature
Seuil de porte en aluminium
Cellule avec porte intérieure
Éclairage et fenêtre de cellule
Visualisations
Rendus et plans, signalés comme tels
VisualisationVisualisationModules médicaux de campagne
Normes
Ce selon quoi nous construisons et ce que nous délivrons
- AQAP 2110
- EN 1090-1 EXC2 / EN ISO 3834-2
- ISO 668:2020 Amd 1 / ISO 1161 / ISO 1496
- EN 60309
- EN 12464-1
- EN 50131-1
- ISO 2808
| Norme | Ce qu'elle couvre |
|---|---|
| AQAP 2110 | Assurance qualité pour la conception, le développement et la production |
| EN 1090-1 EXC2 / EN ISO 3834-2 | Exécution des structures en acier et soudage |
| ISO 668:2020 Amd 1 / ISO 1161 / ISO 1496 | Dimensions, pièces de coin, essais structurels |
| EN 60309 | Connecteurs industriels |
| EN 12464-1 | Niveaux d'éclairage |
| EN 50131-1 | Grade des systèmes d'alarme intrusion lorsque spécifié |
| ISO 2808 | Vérification de l'épaisseur de revêtement |
Documentation délivrée
Dossier de conception, rapport de revêtement et d'épaisseur, contrôle électrique, protocole d'essais fonctionnels, dossier de soutien logistique intégré, plan de vérification et de validation, supports de formation des formateurs, manuels d'utilisation et d'installation SK et EN, liste de pièces de rechange avec déclaration de disponibilité sur 20 ans.
Preuves
Des déploiements avec des chiffres
- 01
200+ modules livrés
Dans le cadre d'un accord-cadre pluriannuel de la classe €16 M pour un ministère de la défense d'Europe centrale, courant jusqu'en 2028 : modules d'hébergement, de couloir et sanitaires, plus appels de commande de stockage.
Lire l'étude de cas - 02
80 modules en une dizaine de jours ouvrés
Assemblés en deux ensembles interconnectés de 40 unités, avec grue, bras hiab, monteurs, nivellement optique et la séquence complète de réception.
Lire l'étude de cas - 03
160 modules en un trimestre
Livrés et réceptionnés sur deux sites de garnison, à des cadences passant de 15 à 20 camions par jour.
Lire l'étude de cas
Périmètre
Ce que le prix comprend, et ce qu'il ne comprend pas
Compris
- Modules
- Raccordement en ensembles
- Nivellement et pose sur plots préparés
- Mise en service
- Revêtement selon spécification CARC
- Dossier documentaire
- Formation
- Liste de pièces de rechange
Non compris
- Préparation du site, plateforme stabilisée, fondations
- Alimentation extérieure en réseaux
- Électronique, communications et équipements cryptographiques
- Vérification EMI/TEMPEST, qui relève d'un partenaire
- Escorte armée ou sécurité du site
Si nous n'avons pas déjà construit exactement ceci, nous vous le dirons et nous vous indiquerons ce que nous avons construit de plus proche. Deux programmes de prototypes dans cette usine ont été livrés à perte parce que personne ne l'avait dit assez tôt. Nous ne faisons plus cela, ni à vous ni à nous.
Délais de livraison
Par variante
| Variante | Délai de livraison |
|---|---|
| Module de commandement ou de stockage isolé | 8-12 semaines |
| Ensemble de 16 modules | 14-18 semaines |
| Ensemble de 40 modules | 18-24 semaines |
| Appel de commande sur accord-cadre d'après une conception établie | 60 jours sont atteignables et ont été contractualisés |
Modalités
Quatre façons d'acheter
Acheter une unité catalogue
Choisissez parmi 94 références publiées avec spécifications complètes, obtenez un prix, obtenez une date de livraison.
Modifier une unité catalogue
Partez d'une enveloppe standard et changez ce qui doit l'être. La voie la plus rapide vers une exigence non standard.
Construire selon votre cahier des charges
Vous apportez le cahier des charges ou les plans, nous les revoyons, nous construisons. Prototype et série chiffrés séparément.
Fabrication en sous-traitance
Vous êtes le titulaire, nous sommes l'atelier. Une capacité EN 1090-1 EXC2 avec l'assurance qualité AQAP 2110 derrière.
Processus
Du cahier des charges à la livraison en cinq étapes
- 01
Envoyez le cahier des charges.
Un plan, une annexe d'appel d'offres ou trois phrases. Ce que vous avez sous la main.
- 02
Revue, par écrit.
Nous vous indiquons ce qui manque ou se contredit avant que quiconque ne chiffre. 3-5 jours ouvrés.
- 03
Offre.
Par le bas : matière au coût d'achat, coopération, heures directes à un taux complet. 2-3 semaines pour une construction complexe.
- 04
Gel de la conception et construction.
Les modifications après le gel sont des avenants, chiffrés et convenus.
- 05
Essais, documentation, livraison.
Réception en usine lorsqu'elle est spécifiée, dossier documentaire complet, livraison et installation lorsqu'elles sont chiffrées.
FAQ
Les questions que posent les services achats
Détenez-vous une accréditation qualité défense ?
Oui. AQAP 2110 en parallèle d'ISO 9001, ISO 14001 et EN ISO 3834-2, avec EN 1090-1 EXC2 pour l'acier. Nous sommes un fournisseur de défense enregistré avec un code CAGE et détenons une licence nationale de commerce de matériel de défense.
Pouvez-vous livrer un camp complet ?
Oui. Hébergement, sanitaires, laverie, cuisine, chaîne du froid, eau, eaux usées, carburant, production et distribution électriques, plus stockage, livrés et raccordés en un système.
Faites-vous du blindage EMI ou TEMPEST ?
Nous construisons l'abri et les réservations de blindage. L'aménagement blindé vérifié est livré avec un partenaire électronique. Nous ne revendiquerons pas une capacité que nous ne testons pas en interne.
Qu'est-ce que le CARC RAL 6003 ?
La norme de revêtement vert olive mat résistant aux agents chimiques utilisée sur les équipements de défense. Nous l'appliquons et la mesurons selon ISO 2808.
À quelle vitesse pouvez-vous installer ?
Deux ensembles interconnectés de 40 modules en une dizaine de jours ouvrés, avec une grue, un bras hiab, des monteurs et une surface préparée.
Envoyez-nous le cahier des charges. Un plan, une annexe d'appel d'offres ou trois phrases.
Vous en recevrez une revue écrite sous une semaine, que vous achetiez quelque chose ou non.
