Lösungen · Familie
Büro & Wohnen
Isolierte Unterkunfts- und Büromodule, von der Einzeleinheit bis zum dreigeschossigen Gebäude.
- 6,058 × 2,438-2,990 mm
- 2,500 mm Innenhöhe
- PIR oder Mineralwolle
- stapelbar bis 3 Geschosse
Ein isoliertes Modul mit Stahlrahmen, gebaut, um darin zu wohnen oder zu arbeiten, mit seinen Nachbarn verbunden und gestapelt zu werden. Tanax baut sie als einzelne Baustellenbüros, als Unterkunftsblöcke mit 16 bis 40 Einheiten und als mehrgeschossige Gebäude auf einer statisch berechneten Stahlunterkonstruktion. Die Hülle ist ein Sandwichpaneel; alles dahinter, Heizung, Kühlung, Steckdosen, Sanitär, Korridoranschluss, wird je Projekt spezifiziert.
Spezifikation
Abmessungen
- Außenmaß, Standard
- 6,058 × 2,438 × 2,800 mm
- Außenmaß, breit
- 6,058 × 2,990 × 2,800 mm
- Lichte Innenhöhe
- 2,500 mm
- Atypische Längen
- bis ~8,500 mm auf Anfrage
Hülle
- Wandpaneel
- PIR 60-100 mm, oder Mineralwolle, wo Baustoffklasse A1 gefordert ist
- Dachpaneel
- bis 140 mm
- Bodendämmung
- 100 mm
- Rahmenstahl
- EN 1090-1 EXC2, geschweißt nach EN ISO 3834-2
Belastung
- Bodenlast, Bemessung
- 300 kg/m²
- Dachlast, Bemessung
- 150 kg/m²
- Modulmasse
- ~3.5 t je Einheit, ~112 t für ein Gebäude mit 33 Einheiten
Gebäudetechnik
- Heizung
- elektrischer Wandkonvektor, typischerweise 1 je Raum
- Kühlung
- Wand-Split-Gerät, typischerweise 2.6 kW je Zelle
- Steckdosen
- 2 Doppelsteckdosen je Zelle als Standard, nach oben spezifizierbar
- Fenster
- 1,800 × 1,200 Dreh-Kipp, U ≤ 1.1 W/m²K
Brandschutz
- Erreichbare Klassen
- EI 30, REI 30, nichtbrennbare Bauart DP1
Oberfläche
- Rahmen / Paneel
- Rahmen RAL 5010 mit Paneelen RAL 7035 ist die übliche Kombination
Spezifikation
Abmessungen
- Außenmaß, Standard
- 6,058 × 2,438 × 2,800 mm
- Außenmaß, breit
- 6,058 × 2,990 × 2,800 mm
- Lichte Innenhöhe
- 2,500 mm
- Atypische Längen
- bis ~8,500 mm auf Anfrage
Hülle
- Wandpaneel
- PIR 60-100 mm, oder Mineralwolle, wo Baustoffklasse A1 gefordert ist
- Dachpaneel
- bis 140 mm
- Bodendämmung
- 100 mm
- Rahmenstahl
- EN 1090-1 EXC2, geschweißt nach EN ISO 3834-2
Belastung
- Bodenlast, Bemessung
- 300 kg/m²
- Dachlast, Bemessung
- 150 kg/m²
- Modulmasse
- ~3.5 t je Einheit, ~112 t für ein Gebäude mit 33 Einheiten
Gebäudetechnik
- Heizung
- elektrischer Wandkonvektor, typischerweise 1 je Raum
- Kühlung
- Wand-Split-Gerät, typischerweise 2.6 kW je Zelle
- Steckdosen
- 2 Doppelsteckdosen je Zelle als Standard, nach oben spezifizierbar
- Fenster
- 1,800 × 1,200 Dreh-Kipp, U ≤ 1.1 W/m²K
Brandschutz
- Erreichbare Klassen
- EI 30, REI 30, nichtbrennbare Bauart DP1
Oberfläche
- Rahmen / Paneel
- Rahmen RAL 5010 mit Paneelen RAL 7035 ist die übliche Kombination
So wird gebaut
Die Entscheidungen hinter den Zahlen
Eine Einheit, eine Basis oder ein Gebäude.
Ein einzelnes Modul ist ein Baustellenbüro. Sechzehn Module, über Korridoreinheiten verbunden, ergeben eine autarke Unterkunftsbasis mit Sanitär und Speisenzubereitung. Über dreißig Module auf einer Stahlunterkonstruktion ergeben ein dreigeschossiges Gebäude mit innenliegender zweiläufiger Treppe. Das Engineering ändert sich bei jedem Schritt; das Modul nicht.
PIR oder Mineralwolle ist eine Brandschutzentscheidung, keine Kostenentscheidung.
PIR liefert den besseren Wärmedämmwert je Millimeter und ist der Standard. REI 30 erreicht es nicht. Wo die Brandschutzbehörde REI 30 verlangt oder der Planer DP1 mit allen Materialien in Euroklasse A1 oder A2-s1,d0 fordert, wechselt der Aufbau zu Mineralwolle-Sandwichpaneelen an Wänden und Decke, und die Dachspanplatte wird durch Zementbauplatte ersetzt. Das wurde ausgeführt und zertifiziert, und es ist die häufigste späte Änderung bei einem Unterkunftsprojekt. Sprechen Sie es am ersten Tag an.
Korridore sind eine Brandschutzvorgabe, keine Layoutpräferenz.
Wo der Zugangsweg jeder Einheit brandgeschützt sein muss, ist eine offene Außengalerie im Obergeschoss nicht zulässig. Die Antwort ist eine innenliegende zweiläufige Treppe in einem eigenen Treppenmodul, und sie kostet ein Modul aus der Stückzahl.
Die Unterkonstruktion ist meist die größere Engineering-Aufgabe.
Einen dreigeschossigen Block auf eine bestehende Struktur zu setzen bedeutet einen Stahltragrahmen, der für reale Lasten ausgelegt ist: Boden 300 kg/m², Dach 150 kg/m², plus Eigengewicht der Module. Tanax konstruiert, fertigt und montiert diesen Rahmen nach EN 1090-1 EXC2. Bei einem alpinen Gebäude mit 33 Modulen war der Rahmen allein ein sechsstelliges Paket.
Konfigurationen
Varianten und wo Sie sie im Katalog finden
- Noch keine Fotografie
VisualisierungVisualisierung - Noch keine Fotografie
Breitmodul, 2,990 mm
- zusätzliche 550 mm Innenbreite
- kein ISO-Maß, Straßengenehmigung erforderlich
Baudetail
Was die Detailfotografie zeigt

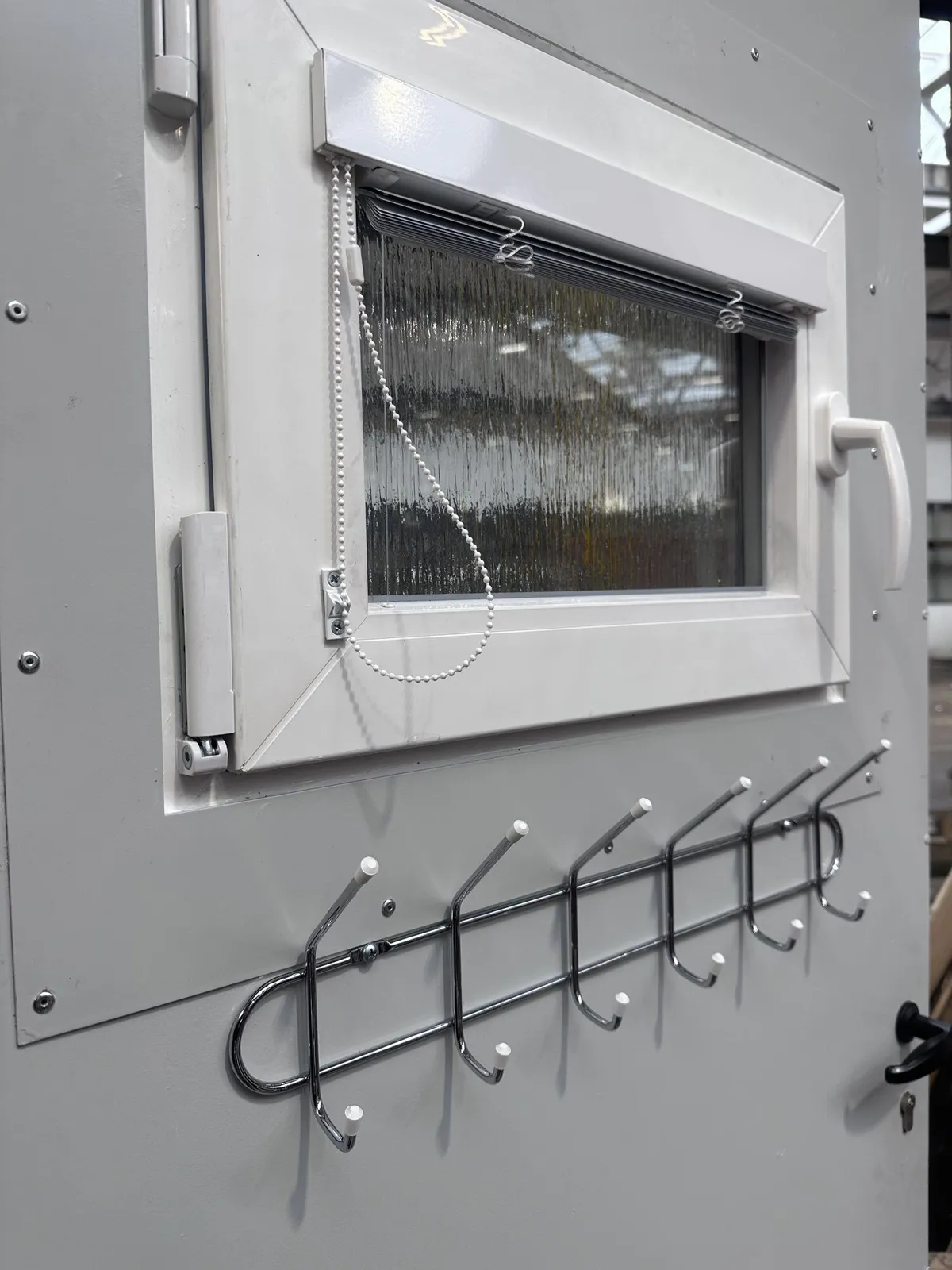

Innenausbaudetail, Garderobenleiste

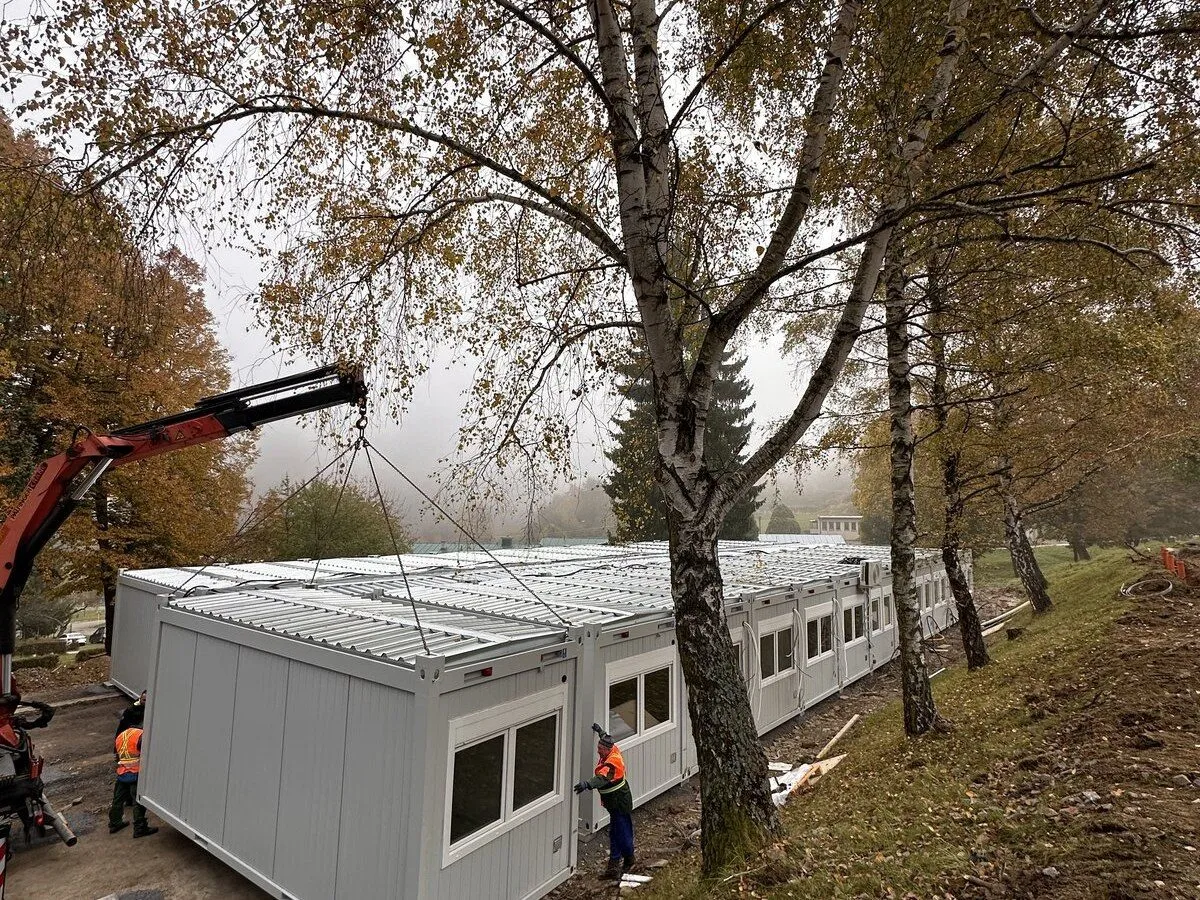

Modul wird per Kran in Position gesetzt

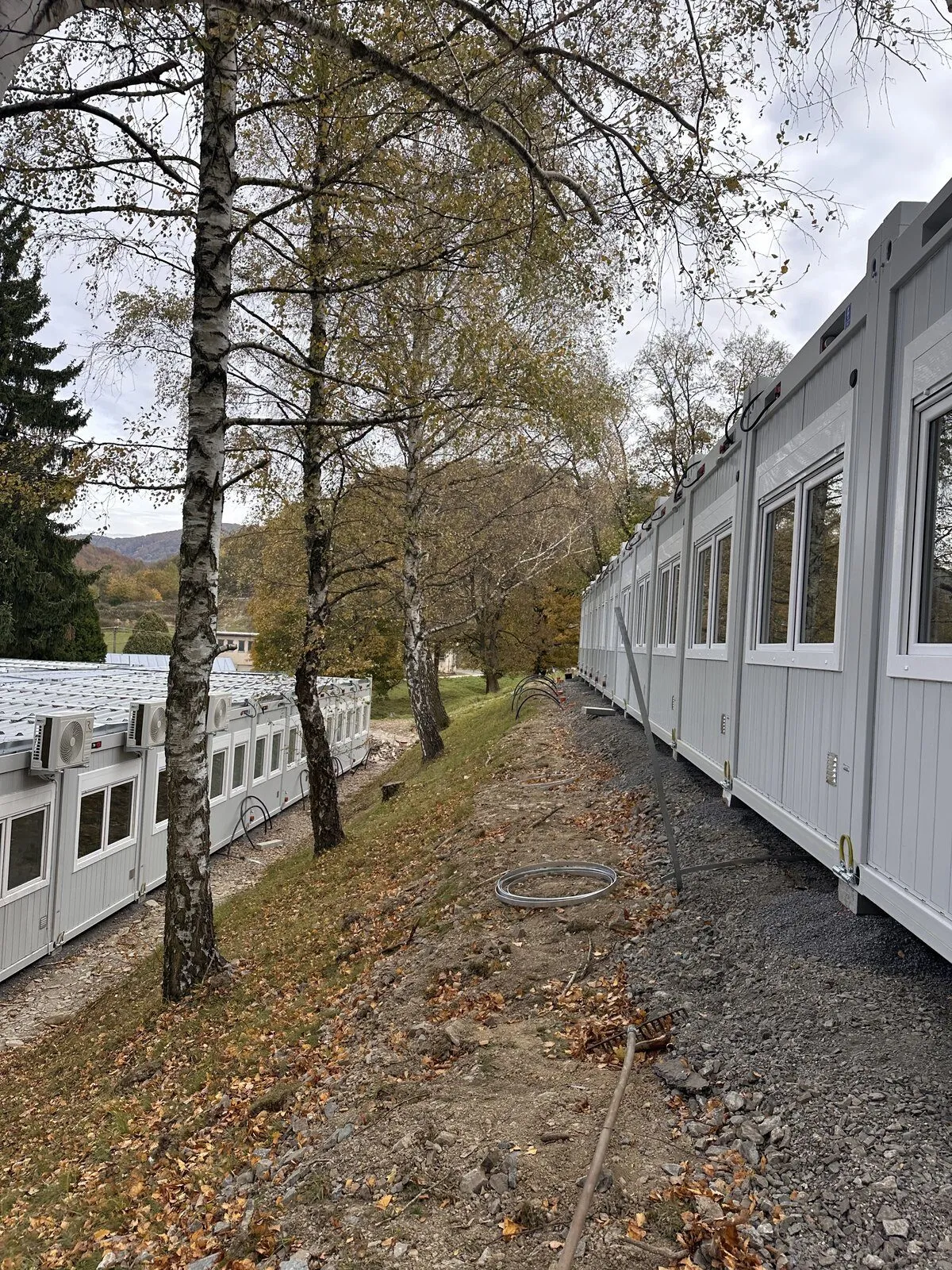

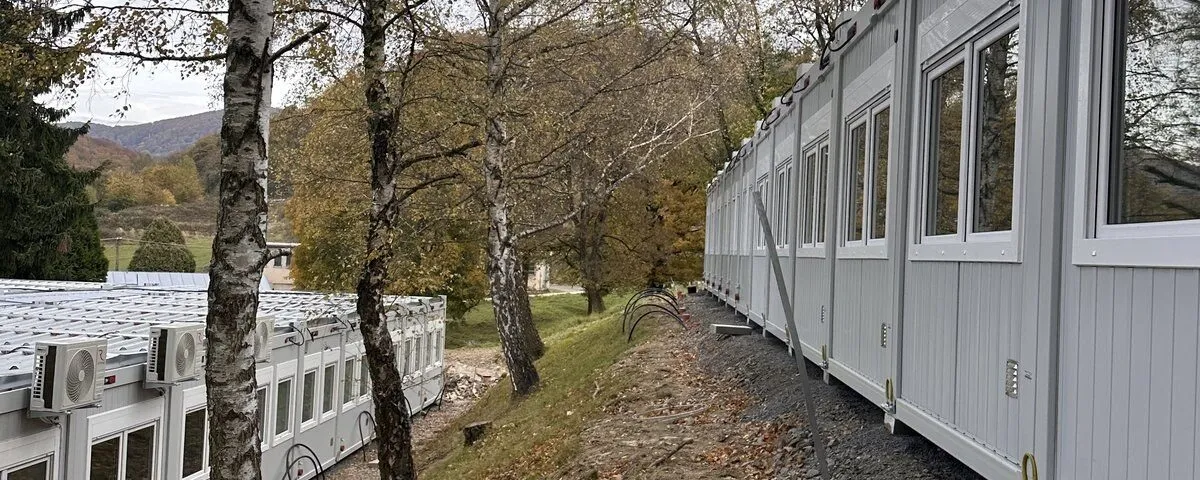

Reihe verbundener Unterkunftsmodule

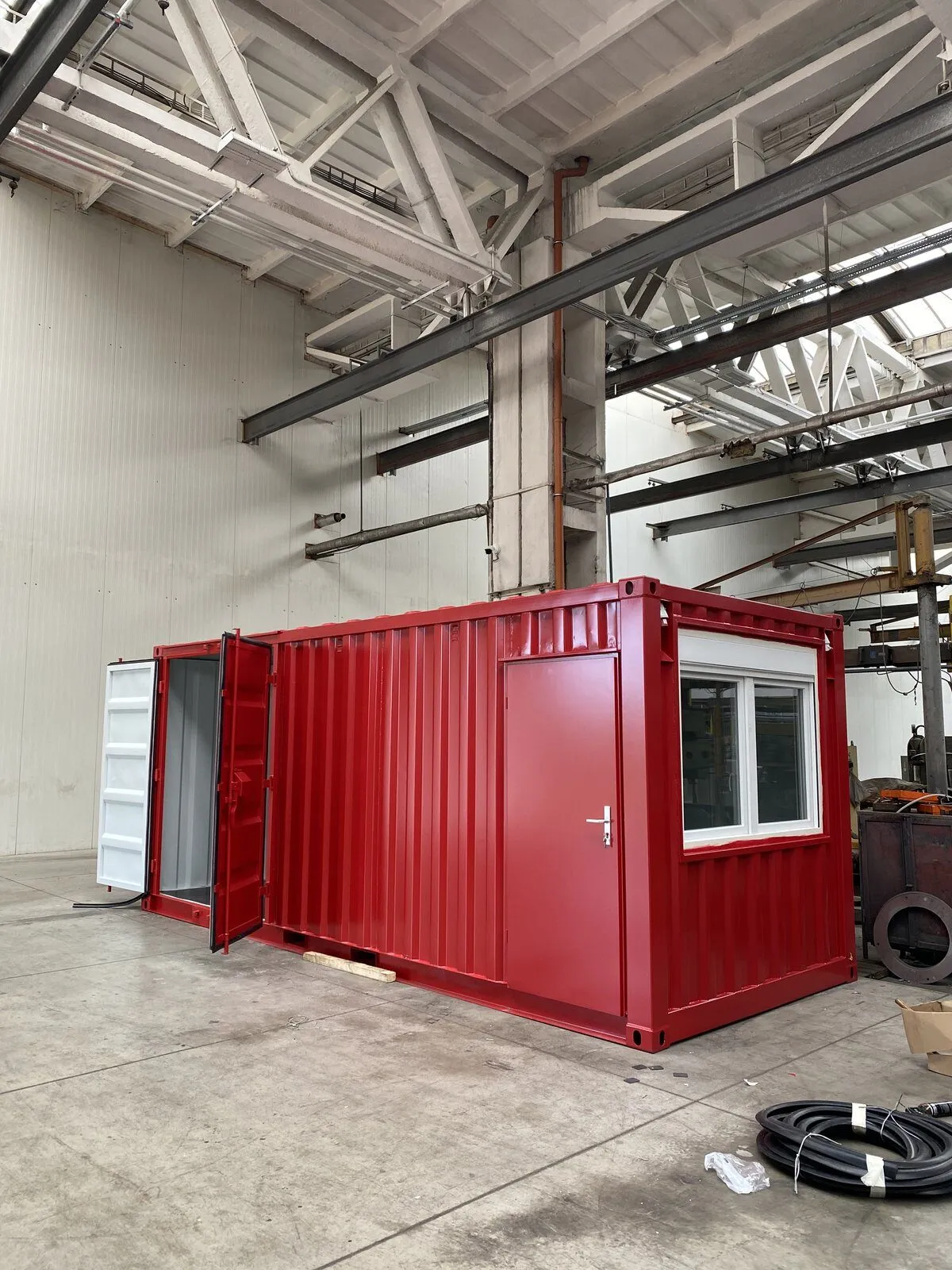

Fenster- und Personentür-Baugruppe

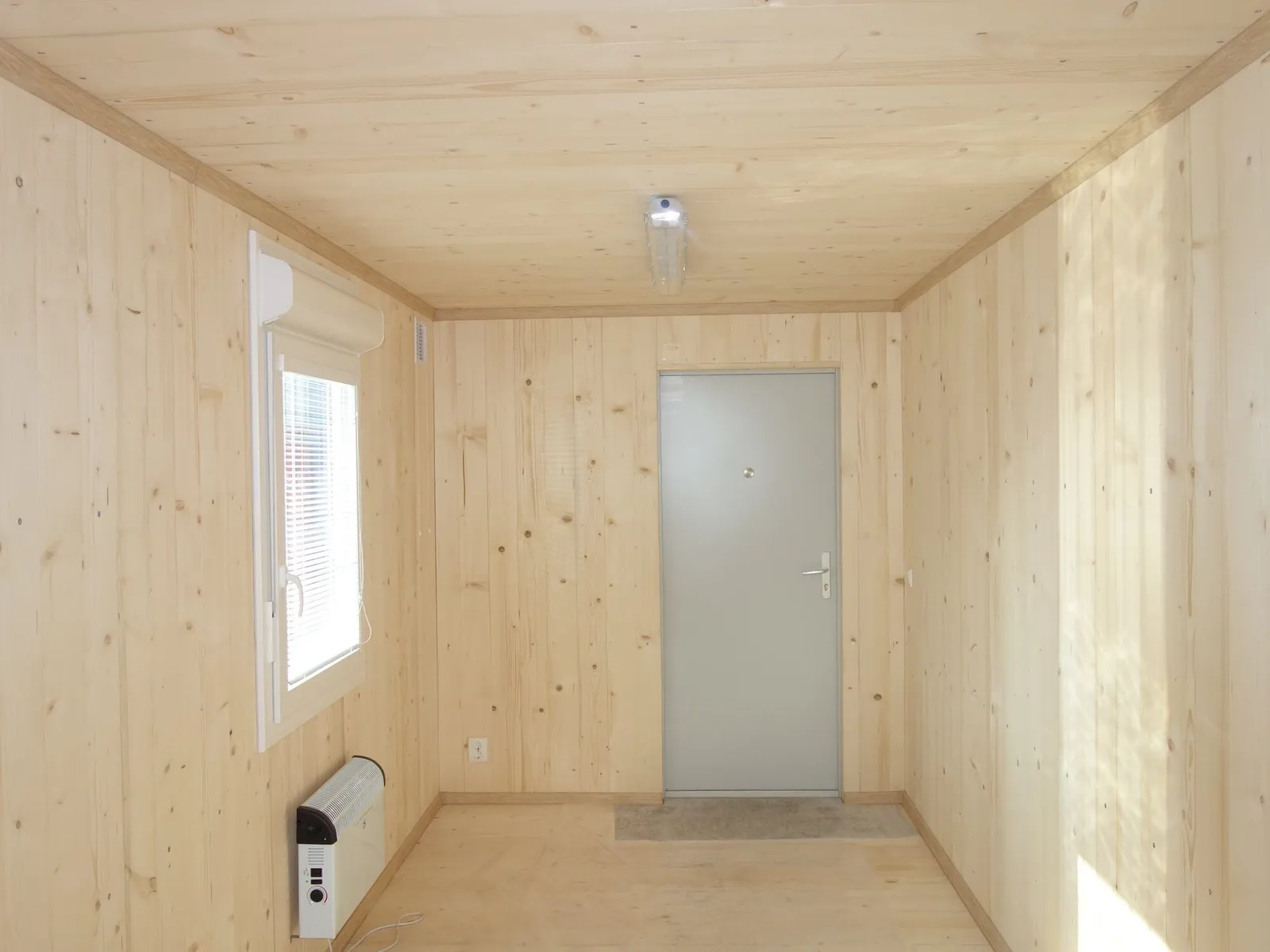

Verkleideter Innenraum mit fertigem Boden
Stahlunterkonstruktion eines mehrgeschossigen Blocks

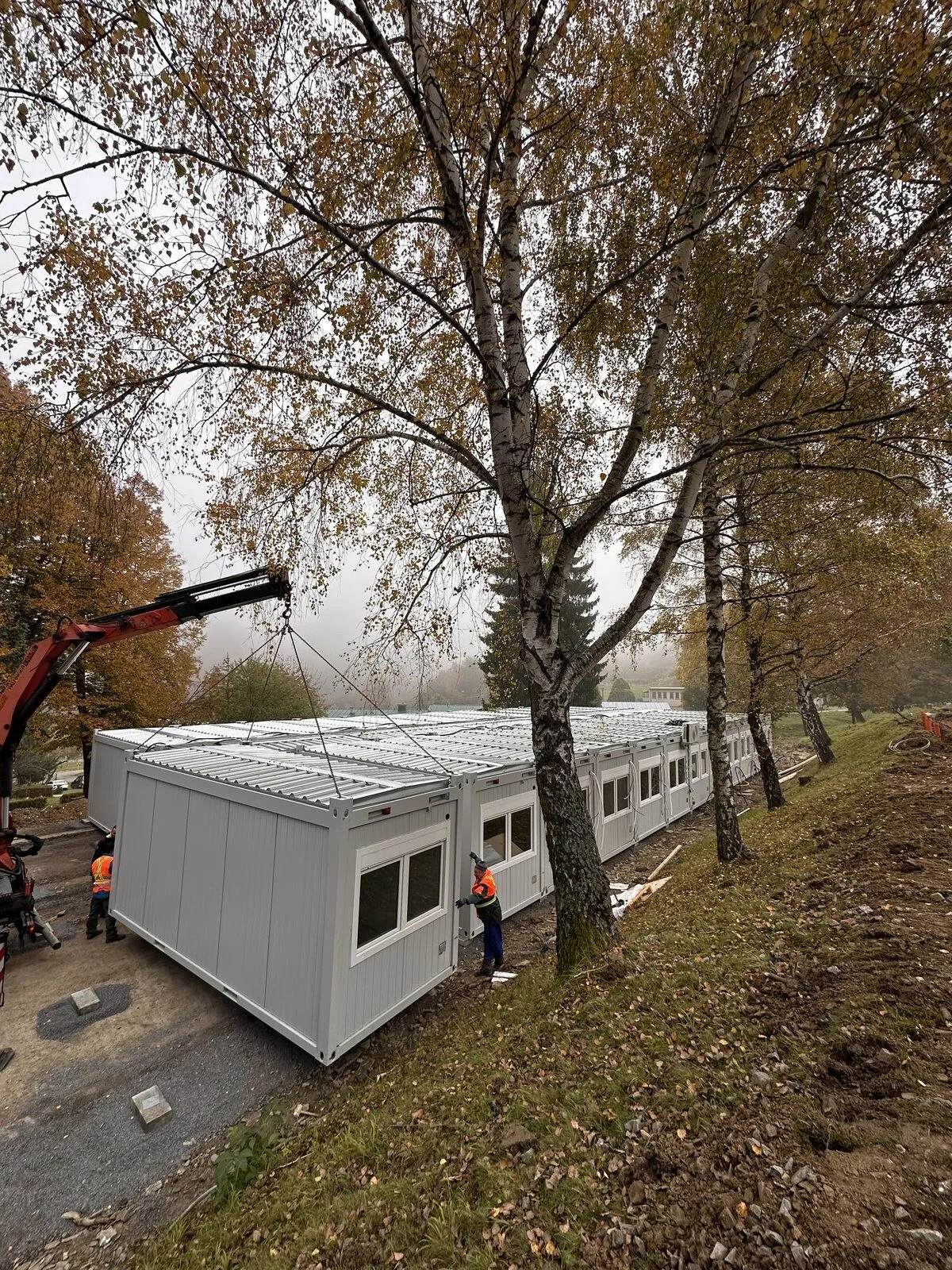

Kranmontage vor Ort

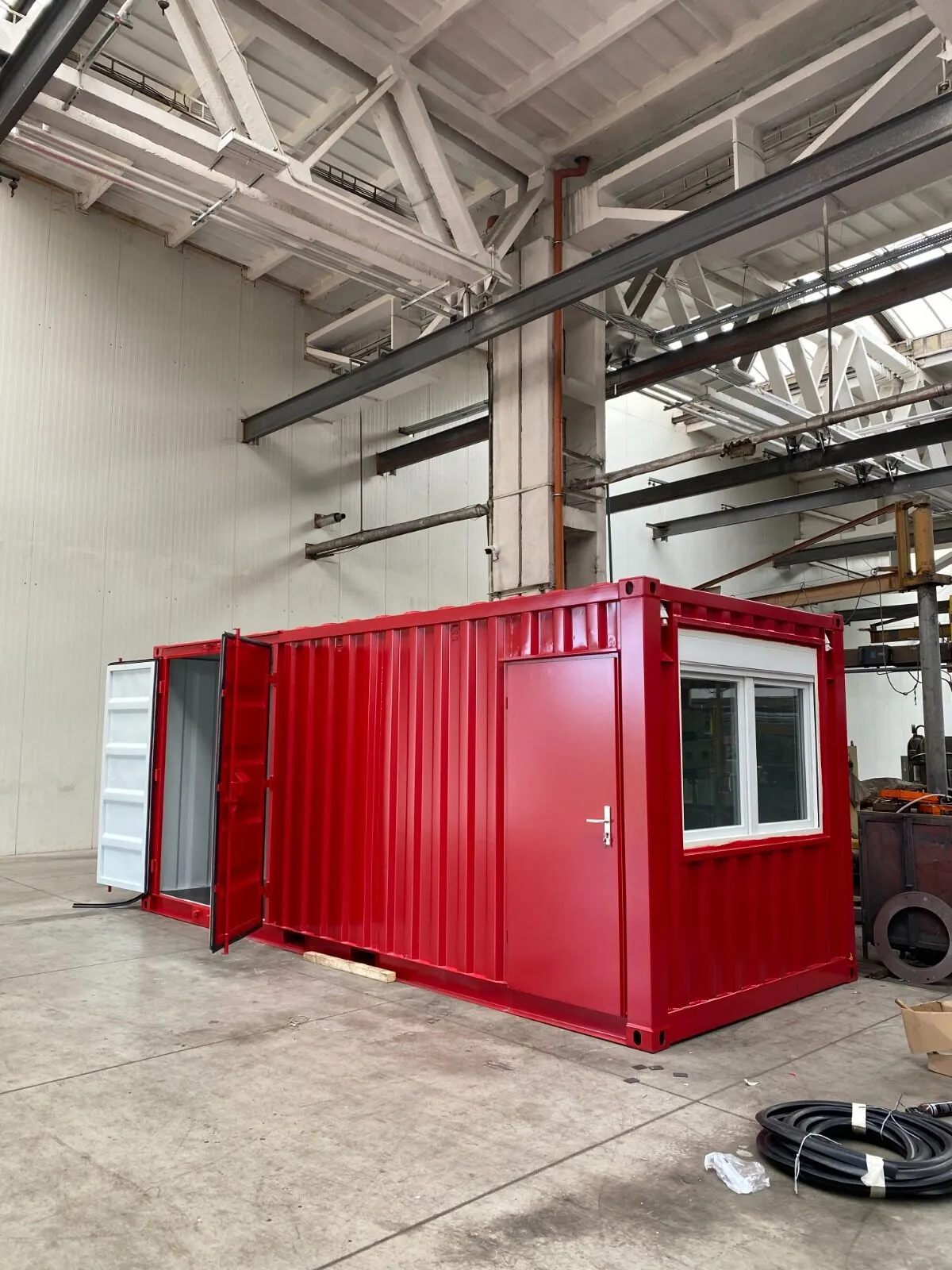

Büromodul vor der Werkstatt

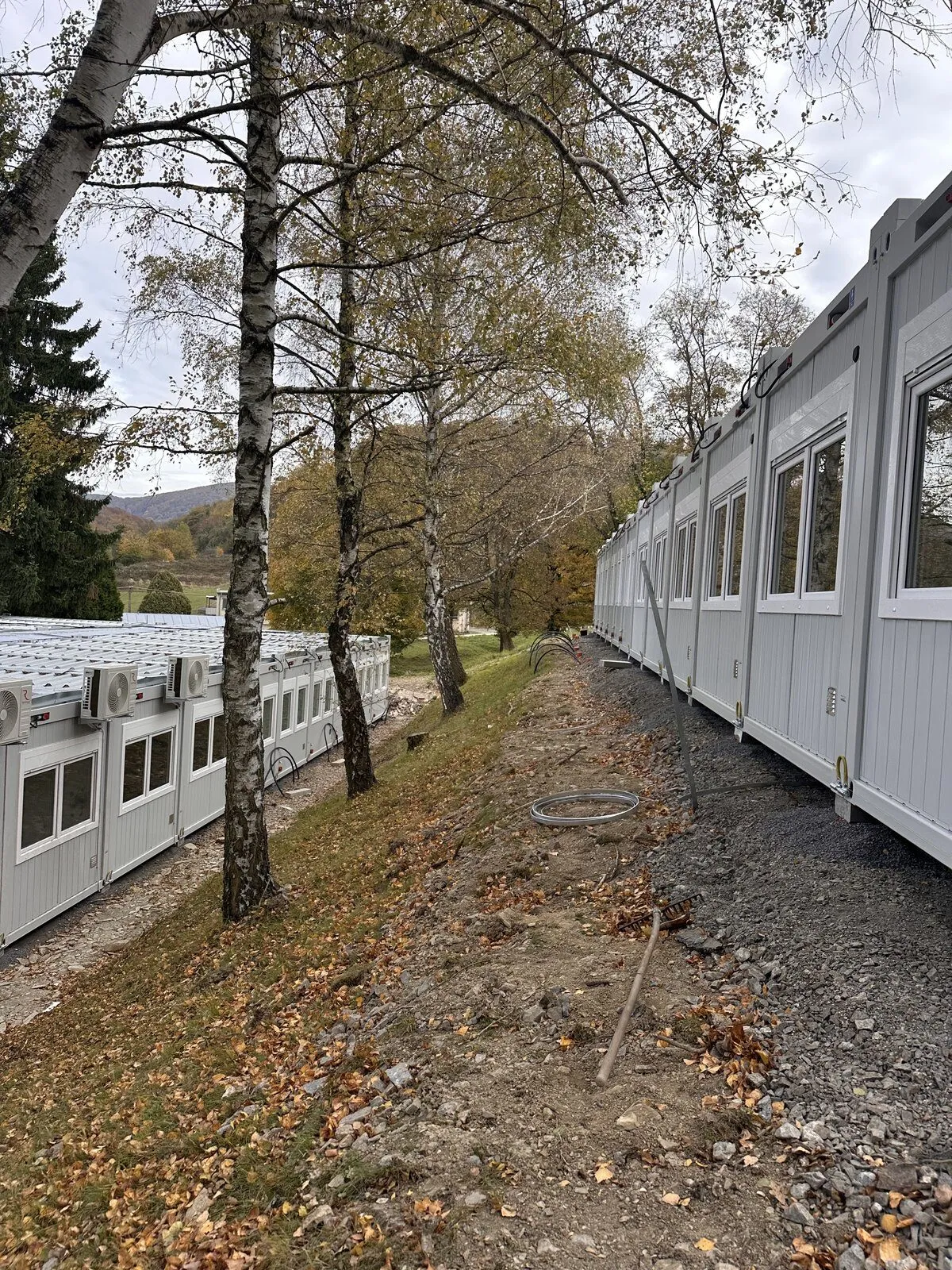

Verbundene Module, zweite Reihe

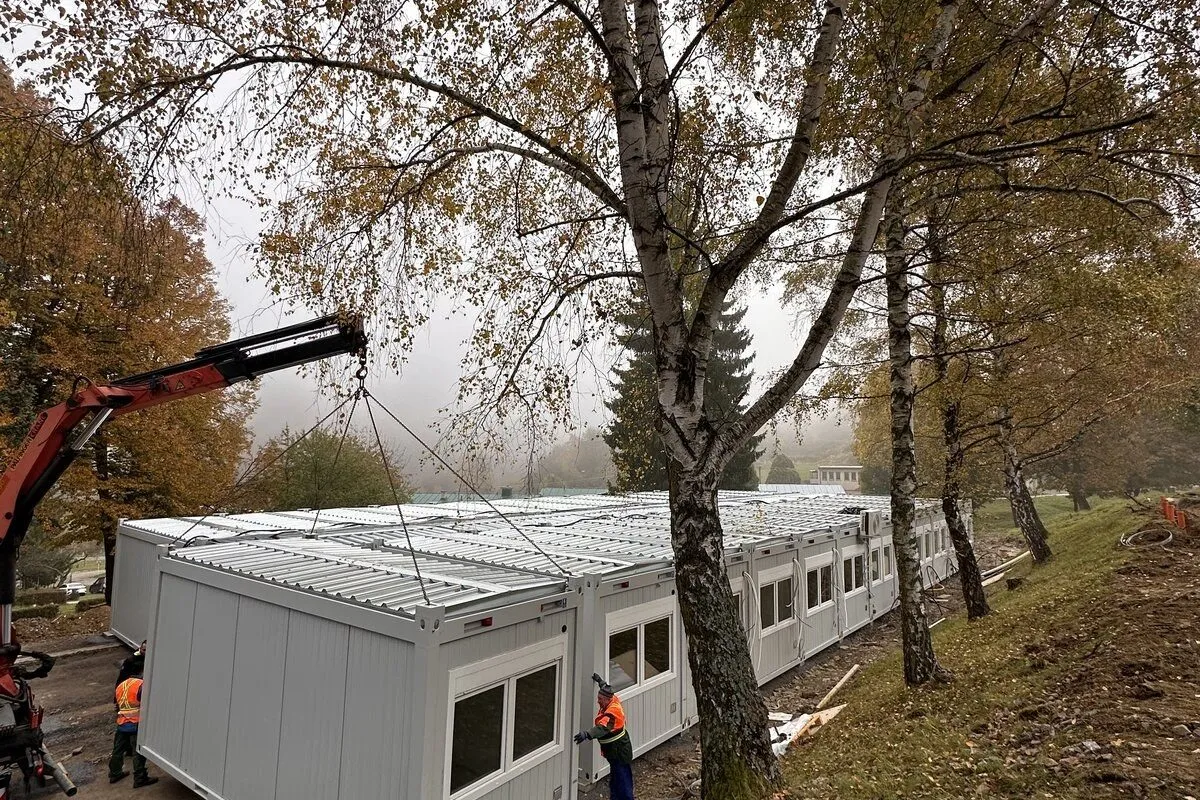

Modul auf sein Fundament gehoben
Visualisierungen
Renderings und Zeichnungen, als solche gekennzeichnet

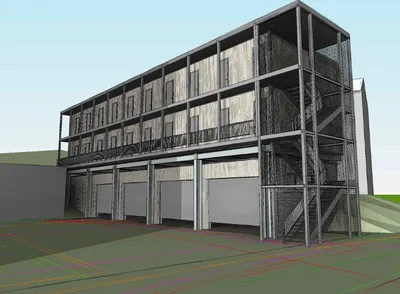

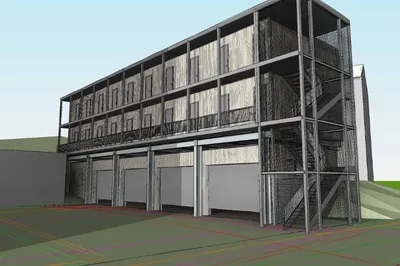

VisualisierungVisualisierungModulgebäude-Konzept
Normen
Wonach wir bauen und was wir ausstellen
- EN 1090-1, EXC2
- EN ISO 3834-2
- EN 13501-1
- EN 12464-1
- HD 60364
- EN ISO 8501-1 / ISO 12944
| Norm | Geltungsbereich |
|---|---|
| EN 1090-1, EXC2 | Ausführung von Stahltragwerken und CE-Kennzeichnung |
| EN ISO 3834-2 | Qualitätsanforderungen für das Schweißen |
| EN 13501-1 | Brandverhalten, Euroklasse A1 / A2-s1,d0 |
| EN 12464-1 | Beleuchtungsstärken in Innenräumen |
| HD 60364 | Niederspannungs-Elektroinstallation |
| EN ISO 8501-1 / ISO 12944 | Oberflächenvorbereitung und Beständigkeit der Beschichtung |
Ausgestellte Dokumentation
CE-Leistungserklärung für das Stahltragwerk, Feuerwiderstandszertifikate für den spezifizierten Aufbau, Lastangaben für den Planer, Elektroprüfbericht, As-built-Layout, Montageanleitung in SK und EN.
Nachweis
Referenzen mit einer Zahl dahinter
- 01
200+ Module
Geliefert unter einem mehrjährigen Rahmenvertrag für ein mitteleuropäisches Verteidigungsministerium: Unterkunftszellen, Korridoreinheiten sowie Sanitärblöcke für Männer und Frauen, montiert als verbundene Sets.
Fallstudie lesen - 02
33 Module über drei Geschosse
Auf einem Stahlrahmen über einer bestehenden Struktur, für den Betreiber eines alpinen Skiresorts. Die Brandschutzanforderung stieg während der Planung von REI 30 auf eine vollständig nichtbrennbare DP1-Bauart; der Aufbau wurde geändert und zertifiziert.
- 03
6 × 3 m
Die Nicht-ISO-Grundfläche, die eine Infrastrukturdienstleistungsgruppe aus dem Vereinigten Königreich kaufte, als Breitmodul-Alternative zu geringeren Kosten für dieselbe Nutzfunktion angeboten.
Leistungsumfang
Was der Preis enthält und was nicht
Enthalten
- Modul, Dämmung und Innenverkleidung
- Elektrik bis zur Modulgrenze
- Heiz- und Kühlgeräte
- Fenster und Türen
- Außenbeschichtung
- Verbindungssatz zwischen den Modulen
- Lastangaben und Brandschutzzertifikate
- Montageanleitung
Nicht enthalten
- Fundamente, befestigte Flächen und Baustellenvorbereitung
- Externe Medienanschlüsse bis zum Modul
- Möbel
- IT und Telefonie
- Ausführungsplanung des Gebäudes als Ganzes
- Baugenehmigungen und Bauüberwachung
Wenn wir genau das noch nicht gebaut haben, sagen wir es Ihnen und nennen Ihnen das, was wir gebaut haben und dem am nächsten kommt. Zwei Prototypenprogramme in diesem Werk wurden unter den Kosten geliefert, weil das niemand früh genug gesagt hat. Das tun wir nicht mehr, weder Ihnen noch uns gegenüber.
Lieferzeiten
Nach Variante
| Variante | Lieferzeit |
|---|---|
| Einzelnes Baustellenbüro oder Pförtnerhaus | 4-6 Wochen |
| Unterkunftszelle, Wiederholspezifikation | 6-10 Wochen |
| Basis aus 16 Modulen, komplett | 12-16 Wochen |
| Mehrgeschossiges Gebäude mit Stahlunterkonstruktion | 20-30 Wochen einschließlich Ausführungsplanung |
Zusammenarbeit
Vier Wege zum Kauf
Eine Katalogeinheit kaufen
Wählen Sie aus 94 veröffentlichten SKUs mit vollständigen Spezifikationen, erhalten Sie einen Preis, erhalten Sie einen Liefertermin.
Eine Katalogeinheit anpassen
Beginnen Sie mit einer Standardhülle und ändern Sie, was geändert werden muss. Der schnellste Weg zu einer Anforderung außerhalb des Standards.
Nach Ihrer Spezifikation bauen
Sie bringen die Spezifikation oder die Zeichnungen, wir prüfen sie, wir bauen. Prototyp und Serie werden getrennt bepreist.
Fertigung als Unterauftrag
Sie sind der Hauptauftragnehmer, wir sind die Halle. Kapazität nach EN 1090-1 EXC2 mit AQAP-2110-Qualitätssicherung dahinter.
Ablauf
Von der Spezifikation zur Lieferung in fünf Schritten
- 01
Senden Sie die Spezifikation.
Eine Zeichnung, eine Ausschreibungsanlage oder drei Sätze. Was immer Sie haben.
- 02
Prüfung, schriftlich.
Wir sagen Ihnen, was fehlt oder widersprüchlich ist, bevor irgendjemand anbietet. 3-5 Arbeitstage.
- 03
Angebot.
Bottom-up: Material zum Einkaufspreis, Fremdleistungen, direkte Stunden zum Vollkostensatz. 2-3 Wochen für einen komplexen Bau.
- 04
Design-Freeze und Bau.
Änderungen nach dem Freeze sind Nachträge, bepreist und vereinbart.
- 05
Prüfen, dokumentieren, liefern.
Werksabnahme, wo spezifiziert, vollständiges Dokumentationspaket, Lieferung und Montage, wo angeboten.
FAQ
Fragen, die der Einkauf stellt
Können diese gestapelt werden?
Ja, standardmäßig bis zu drei Geschossen. Darüber hinaus oder auf einer bestehenden Struktur sitzt das Modul auf einem statisch berechneten Stahlrahmen, den wir konstruieren und fertigen.
PIR oder Mineralwolle?
PIR, sofern kein Feuerwiderstand spezifiziert ist. PIR erreicht kein REI 30. Wenn Ihr Brandschutzkonzept REI 30 oder DP1 verlangt, planen Sie Mineralwolle von Anfang an ein.
Wie hoch ist die tatsächliche Innenhöhe?
2,500 mm bei einem Modul mit 2,800 mm Außenhöhe. Das ist die Zahl, die Ihr Planer braucht.
Wie schwer ist ein Modul?
Etwa 3.5 Tonnen fertig. Ein Set aus 33 Modulen wiegt etwa 112 Tonnen auf der Unterkonstruktion.
Können Sie ein längeres Modul bauen?
Ja, bis etwa 8,500 mm. Ab diesem Punkt ist es kein ISO-Maß mehr, was Straßentransport und Stapelung beeinflusst.
Montieren Sie auch?
Ja, einschließlich Krankoordination und Verbindung zu Sets. Fundamente und Erdarbeiten gehören nicht zu unserem Leistungsumfang.
Senden Sie uns die Spezifikation. Eine Zeichnung, eine Ausschreibungsanlage oder drei Sätze.
Sie erhalten innerhalb einer Woche eine schriftliche Prüfung, ob Sie etwas kaufen oder nicht.
