Militärische Führung
Führungs-, Leit- und Unterkunftsmodule nach Qualitätssicherung für den Verteidigungsbereich, geliefert als verbundene Sets.
- AQAP-2110-Qualitätssystem
- CARC RAL 6003
- −32 °C bis +49 °C
- Sets von 16 bis 200+ Modulen
Verlegbare Module für Gefechtsstände, Besprechungsräume, Einsatzräume und Unterkunft, gebaut unter einem Qualitätssicherungssystem für den Verteidigungsbereich und geliefert als verbundene, nivellierte, in Betrieb genommene Sets statt als Boxen auf einem Lkw. Tanax hält AQAP 2110, ist registrierter Verteidigungslieferant mit CAGE-Code und besitzt eine nationale Lizenz für den Verteidigungsgüterhandel. Das Engineering ist dasselbe wie bei der Unterkunftslinie; Qualitätssicherung, Beschichtung und Dokumentation sind es nicht.
Spezifikation
Qualität
- System
- AQAP 2110 neben ISO 9001, ISO 14001, EN ISO 3834-2
- Struktur
- EN 1090-1 EXC2
- Lieferantenstatus
- registrierter Verteidigungslieferant, CAGE-Code vorhanden, nationale Lizenz für den Verteidigungsgüterhandel in Kraft
Modul
- Außenmaß
- 6,058 × 2,438 × 2,800 mm typisch, ISO-668-kompatibel
- Lichte Innenhöhe
- 2,500 mm
- Verbindung
- längsseitig oder stirnseitig zu einem durchgehenden Raum verbunden
Beschichtung
- Verteidigungsoberfläche
- CARC, RAL 6003 olivgrün matt
- Korrosionsschutz
- ≥ 160 µm Korrosionsschutzaufbau bei Feldlagermodulen
Umgebung
- Temperatur
- ausgelegt für Betrieb von −32 °C bis +49 °C, mit Rahmen- und Türheizung unter +4 °C
- Wetter
- 100 % rel. Feuchte bei +35 °C, 2.0 g/m³ Staub, 180 mm/m² Niederschlag, Böen bis 31 m/s
Gebäudetechnik
- Strom
- 400/230 V 3-phasig 50 Hz, IP-67-Steckvorrichtungen nach EN 60309
- Heizung und Kühlung
- elektrischer Konvektor plus Inverter-Split-Gerät je Zelle
- Beleuchtung
- vier Modi: normal, Blackout 625-650 nm, automatisch, 3 h Notbeleuchtung
Handling
- Heben
- Eckbeschläge ISO 1161 plus geschweißte Hebeösen, Gabelstaplertaschen
- Nivellierung
- 4-Punkt-Stützsystem, Aufstellung auf Platten 500 × 500 mm, ≥ 50 mm über Gelände
Set-Logik
- Feldlager-Set
- Unterkunft, Korridor, Sanitär, Wäscherei, Küche, Kühlkette, Wasser, Abwasser, Kraftstoff, Stromerzeugung, Verteilung, Lager
Spezifikation
Qualität
- System
- AQAP 2110 neben ISO 9001, ISO 14001, EN ISO 3834-2
- Struktur
- EN 1090-1 EXC2
- Lieferantenstatus
- registrierter Verteidigungslieferant, CAGE-Code vorhanden, nationale Lizenz für den Verteidigungsgüterhandel in Kraft
Modul
- Außenmaß
- 6,058 × 2,438 × 2,800 mm typisch, ISO-668-kompatibel
- Lichte Innenhöhe
- 2,500 mm
- Verbindung
- längsseitig oder stirnseitig zu einem durchgehenden Raum verbunden
Beschichtung
- Verteidigungsoberfläche
- CARC, RAL 6003 olivgrün matt
- Korrosionsschutz
- ≥ 160 µm Korrosionsschutzaufbau bei Feldlagermodulen
Umgebung
- Temperatur
- ausgelegt für Betrieb von −32 °C bis +49 °C, mit Rahmen- und Türheizung unter +4 °C
- Wetter
- 100 % rel. Feuchte bei +35 °C, 2.0 g/m³ Staub, 180 mm/m² Niederschlag, Böen bis 31 m/s
Gebäudetechnik
- Strom
- 400/230 V 3-phasig 50 Hz, IP-67-Steckvorrichtungen nach EN 60309
- Heizung und Kühlung
- elektrischer Konvektor plus Inverter-Split-Gerät je Zelle
- Beleuchtung
- vier Modi: normal, Blackout 625-650 nm, automatisch, 3 h Notbeleuchtung
Handling
- Heben
- Eckbeschläge ISO 1161 plus geschweißte Hebeösen, Gabelstaplertaschen
- Nivellierung
- 4-Punkt-Stützsystem, Aufstellung auf Platten 500 × 500 mm, ≥ 50 mm über Gelände
Set-Logik
- Feldlager-Set
- Unterkunft, Korridor, Sanitär, Wäscherei, Küche, Kühlkette, Wasser, Abwasser, Kraftstoff, Stromerzeugung, Verteilung, Lager
So wird gebaut
Die Entscheidungen hinter den Zahlen
Zu EMI und TEMPEST: Tanax verfügt über keine EMI- oder TEMPEST-Prüfkapazität und integriert die Elektronik nicht. Tanax baut den Shelter, die Abschirmungsvorrüstungen und die Montage und arbeitet für den abgeschirmten Ausbau und dessen Verifikation mit einem Elektronikpartner zusammen. Das ist die Position, klar ausgesprochen statt als hausinterne Fähigkeit angedeutet.
Blackout-Beleuchtung ist ein System mit vier Modi, kein Schalter.
Normales Weißlicht auf Arbeitsniveau, Blackout im Band 625-650 nm, ein Automatikmodus und drei Stunden Batterie-Notbeleuchtung. Jedes Modul in einem Feldlager-Set trägt es, und es ist eines der Details, die ein Verteidigungsmodul von einer Baustellenkabine unterscheiden.
Die Beschichtung ist CARC, und die Schichtdicke wird gemessen.
RAL 6003 olivgrün matt über einem dokumentierten Aufbau, mit einer Korrosionsschutzdicke von mindestens 160 µm bei Feldlagermodulen und Prüfung nach ISO 2808. Der Messbericht geht mit der Einheit.
Sets, nicht Einheiten.
Ein Feldlager kommt als Set: Unterkunftszellen, Korridormodule, die den brandgeschützten Zugangsweg tragen, Sanitär für Männer und Frauen, Wäscherei, eine Zwei-Container-Küche, ein Kühlmodul mit eigenem Generator, Trinkwasser- und Abwassertankcontainer, ein Kraftstofftankcontainer, Generatorcontainer und ein Stromverteilungscontainer. Tanax liefert das Set, verbindet es, nivelliert es, nimmt es in Betrieb und übergibt Handbücher in SK und EN. Bei einem Rahmenvertrag hieß das: Sets aus 40 Containern standen in etwa zehn Arbeitstagen.
Dokumentation ist die halbe Vertragsleistung.
Designpaket, Integrated-Logistic-Support-Paket und -Analyse, Verifikations- und Validierungsplan, Train-the-Trainer-Paket und eine Ersatzteil- und Obsoleszenzzusage, die in Jahrzehnten statt in Monaten gemessen wird. Die Verfügbarkeitsauslegung zielt auf Instandsetzbarkeit innerhalb von acht Stunden. Tanax baut nach diesem Dokumentationsregime.
Konfigurationen
Varianten und wo Sie sie im Katalog finden
- Noch keine Fotografie
- Noch keine Fotografie
- Noch keine Fotografie

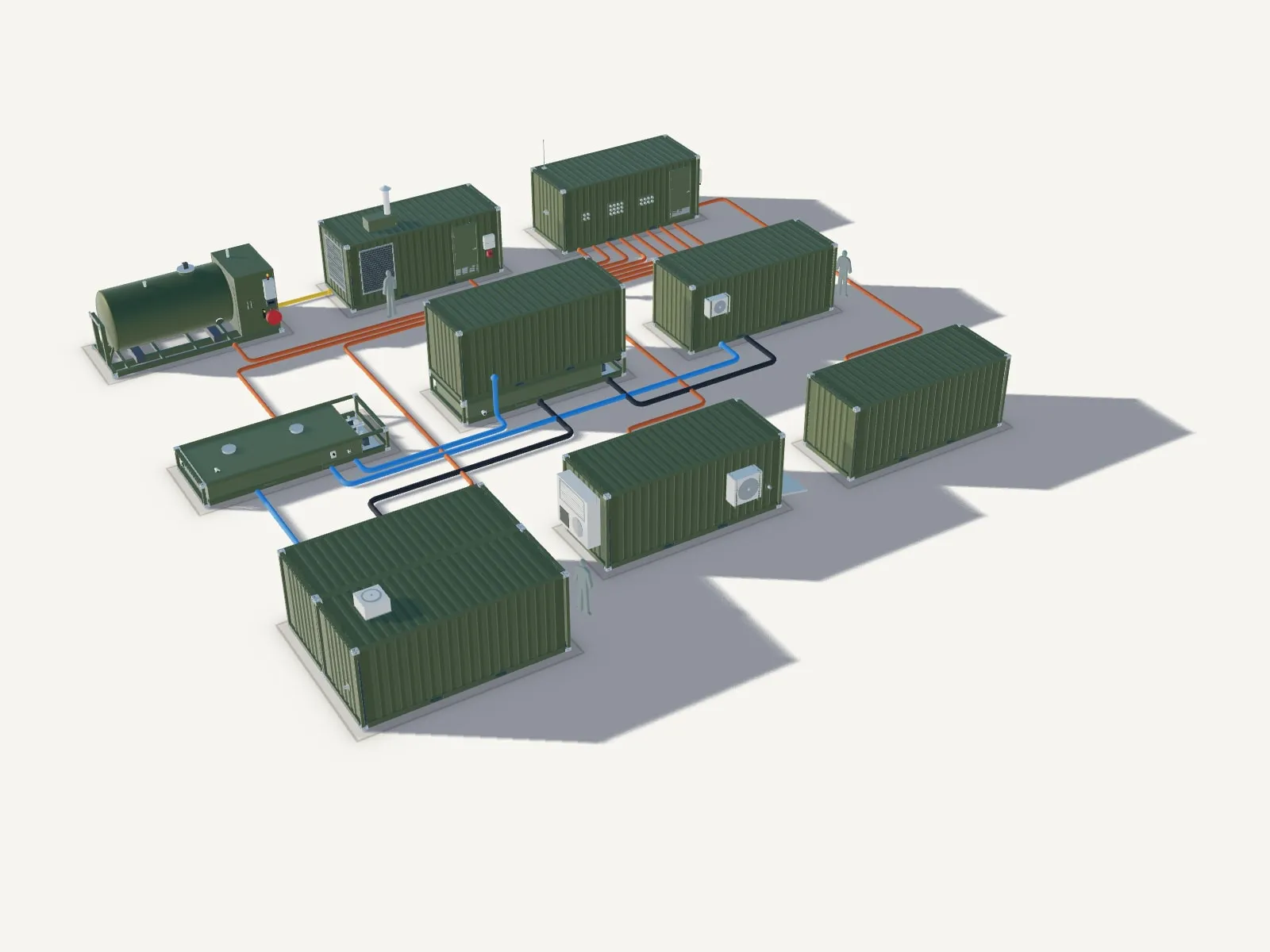

KonstruktionszeichnungKonstruktionszeichnung Feldlager-Set
- 16 bis 200+ Module, geliefert, verbunden und in Betrieb genommen
Baudetail
Was die Detailfotografie zeigt
Wandklimagerät und Fenster in einem Modul

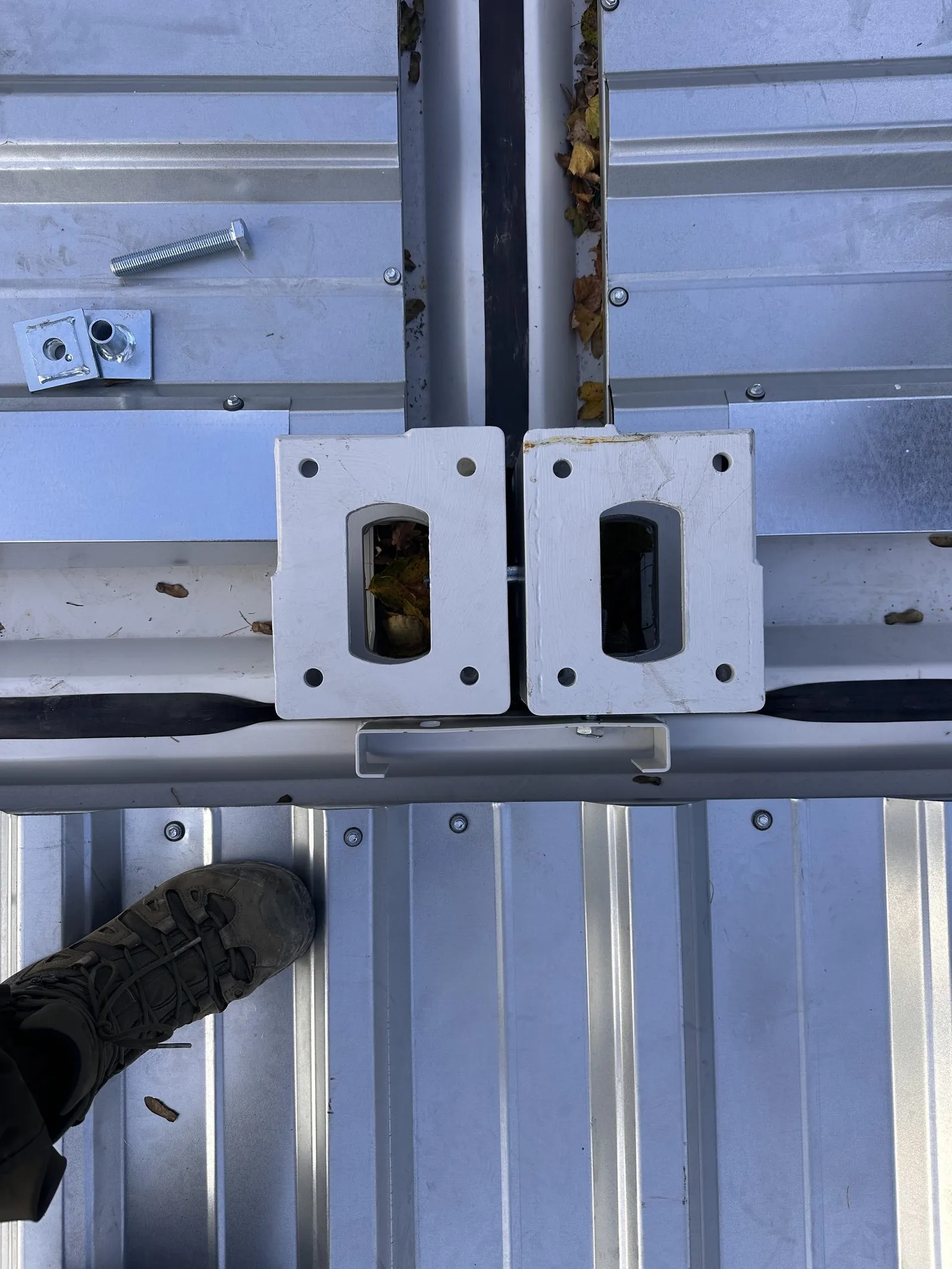

Twistlock-Beschlag in einem Eckbeschlag

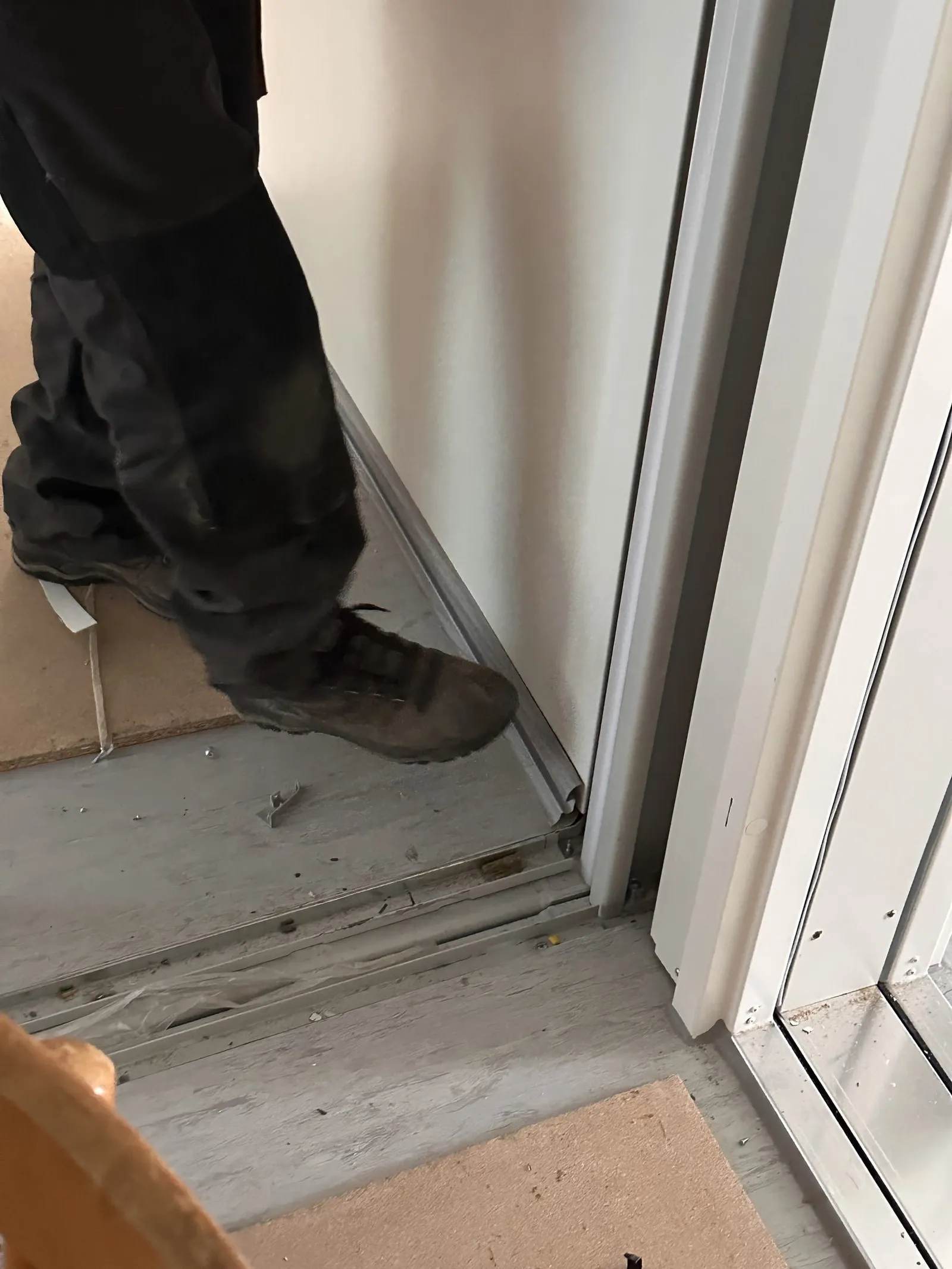

Montage einer Türschwelle
Interner Kabelkanal
Elektrischer Wandkonvektor neben der Eingangstür

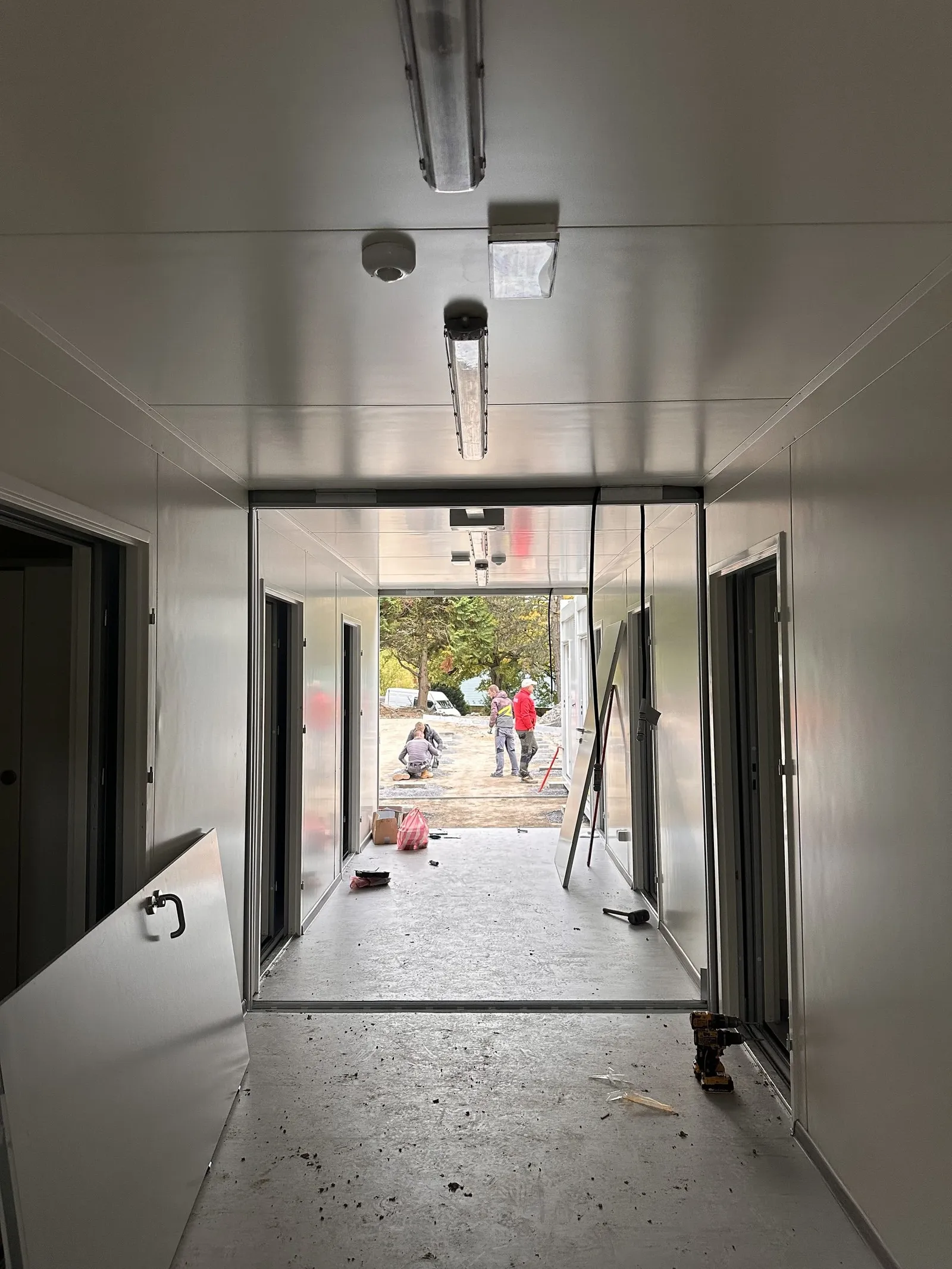

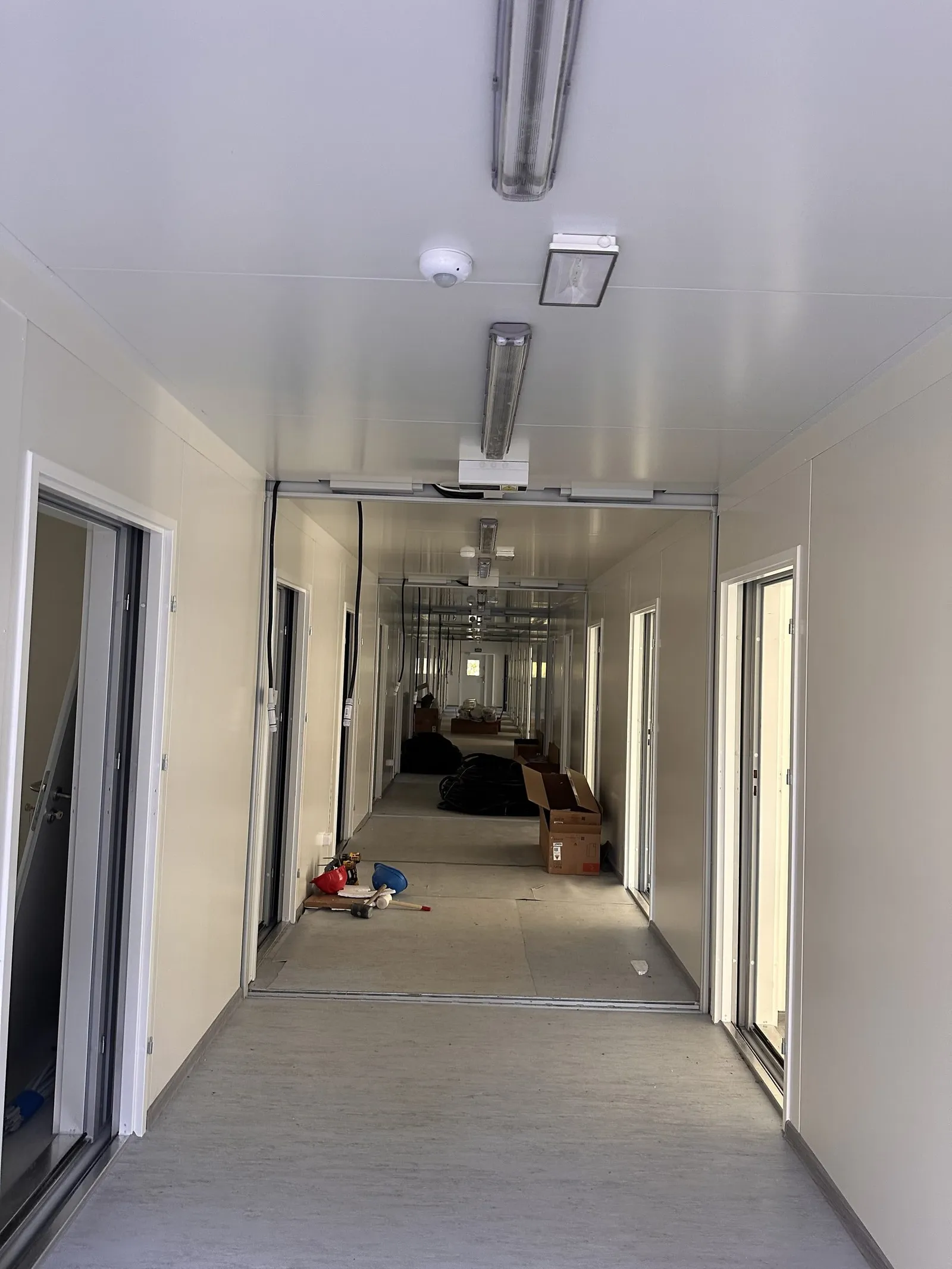

Korridor zur Stirntür, im Bau
Zelleninnenraum mit Fenster

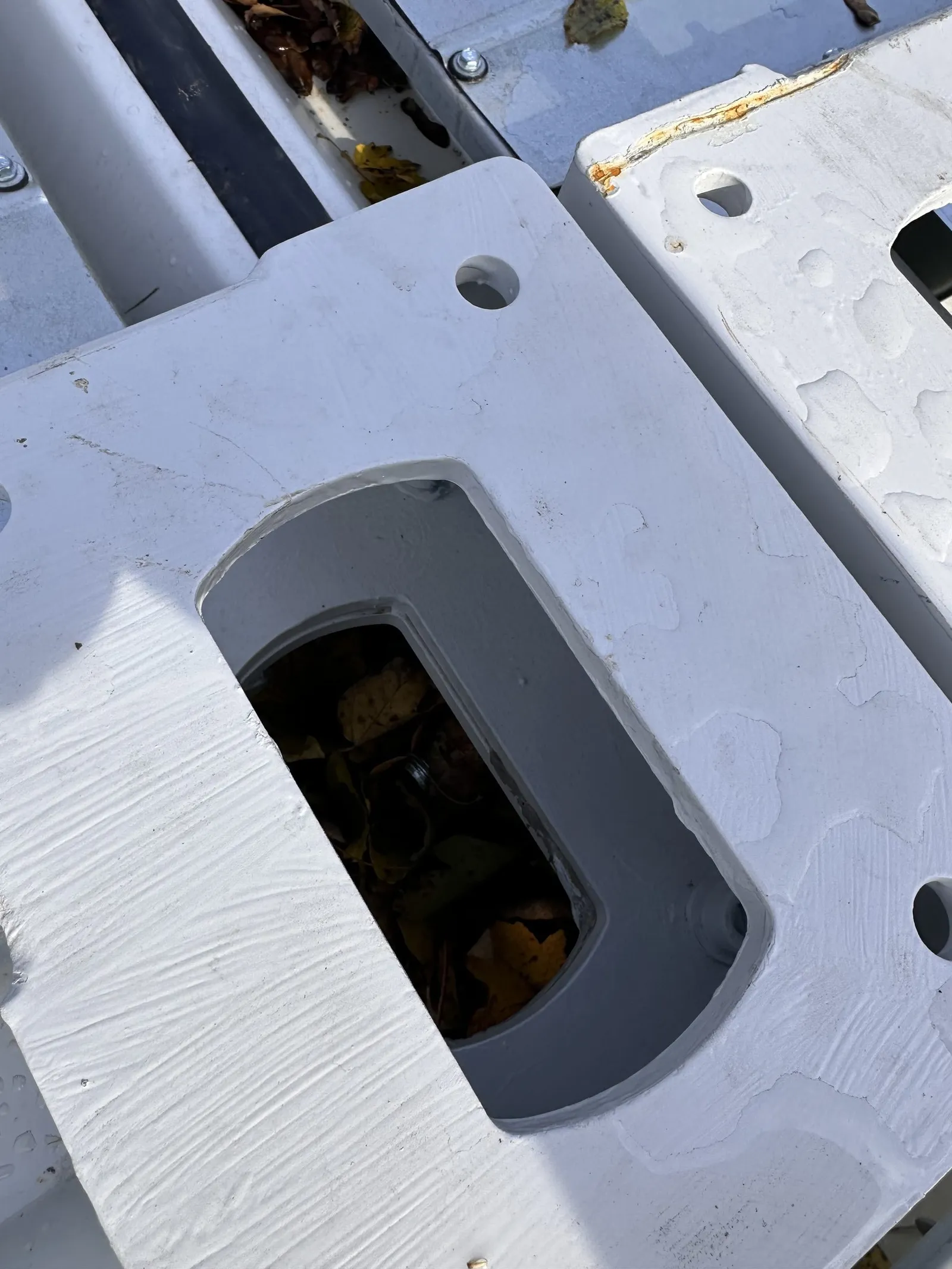

Rahmenmontageplatte

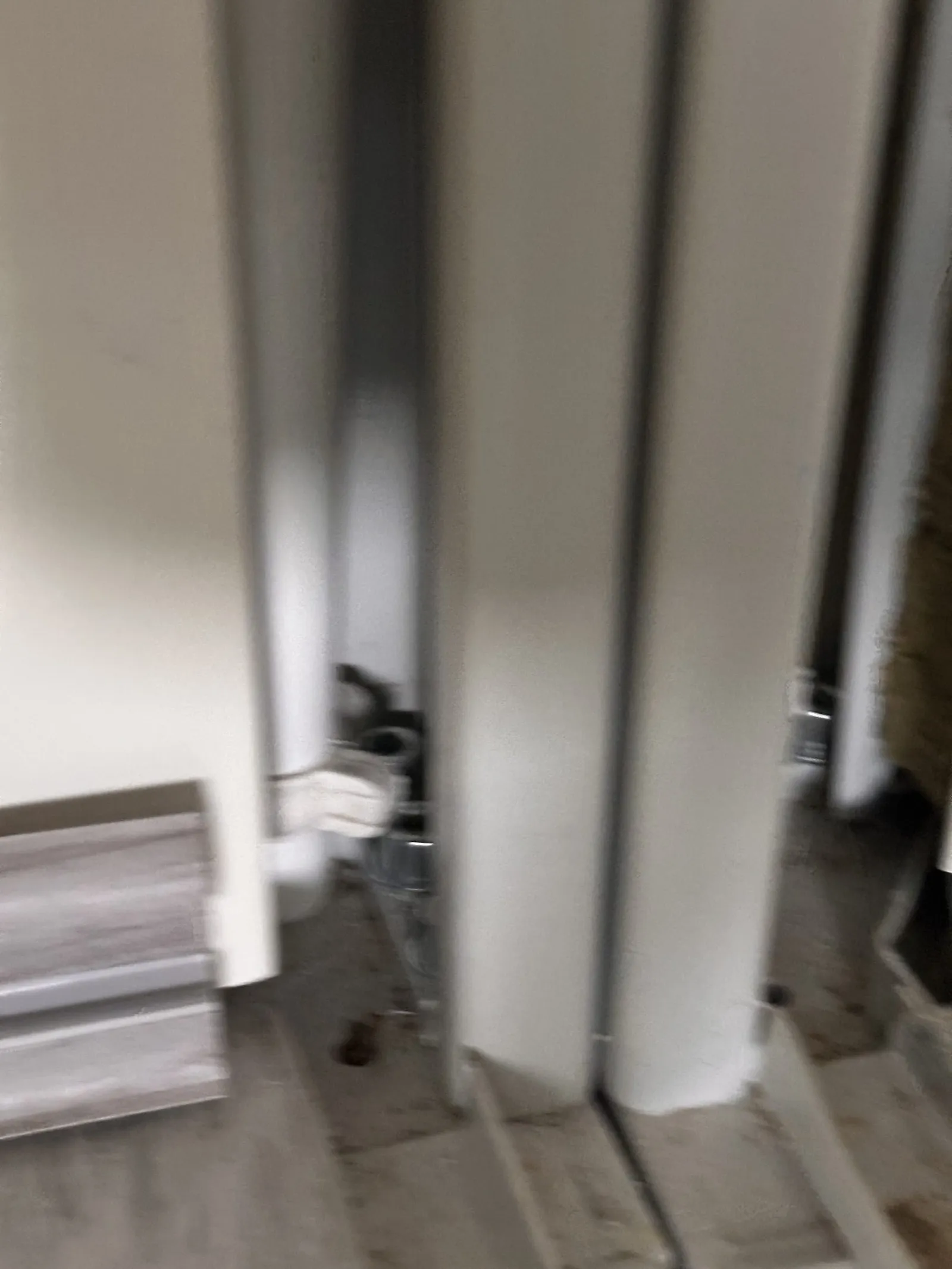

Aluminium-Türschwelle
Zelle mit Innentür
Zellenbeleuchtung und Fenster

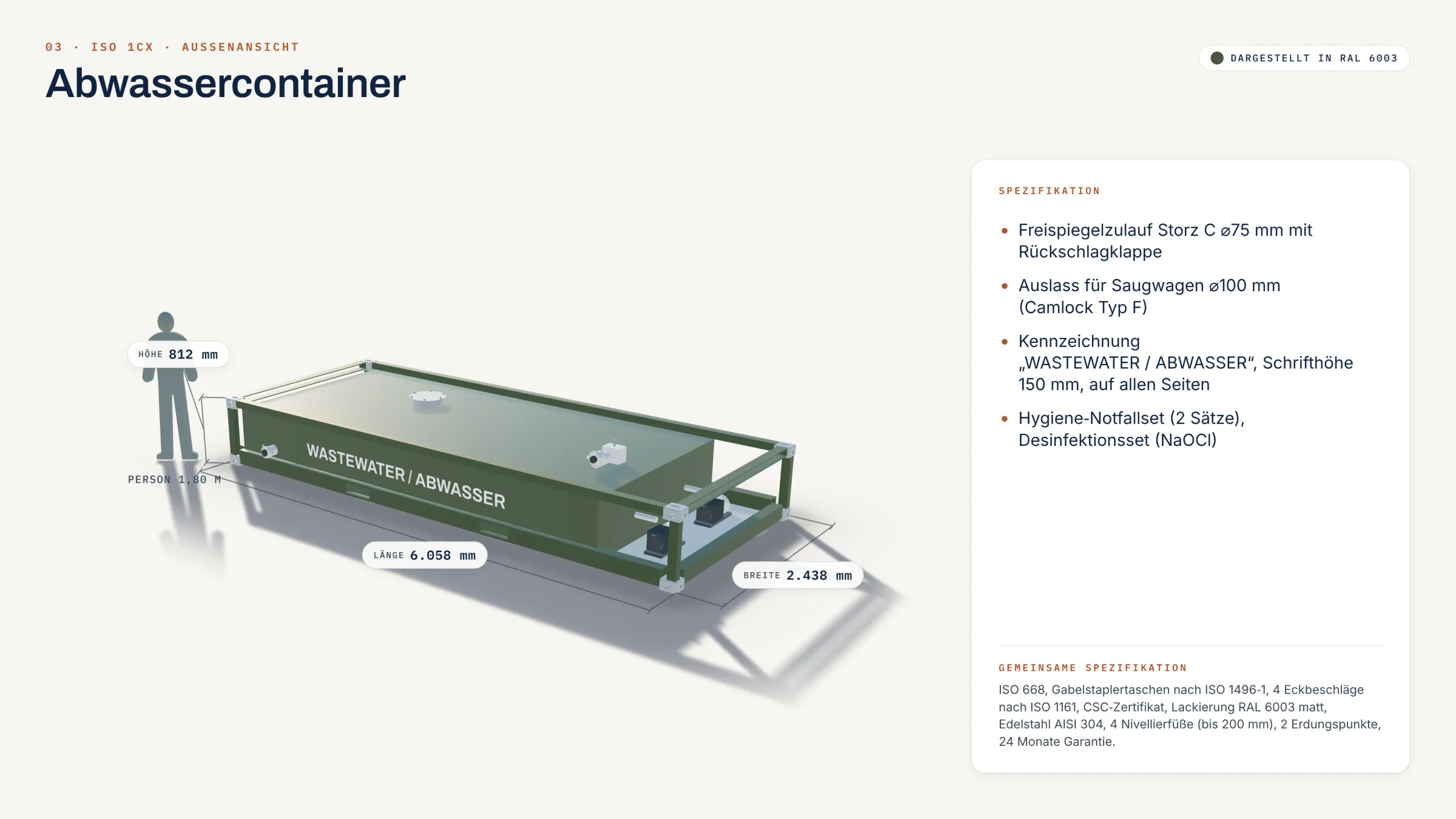

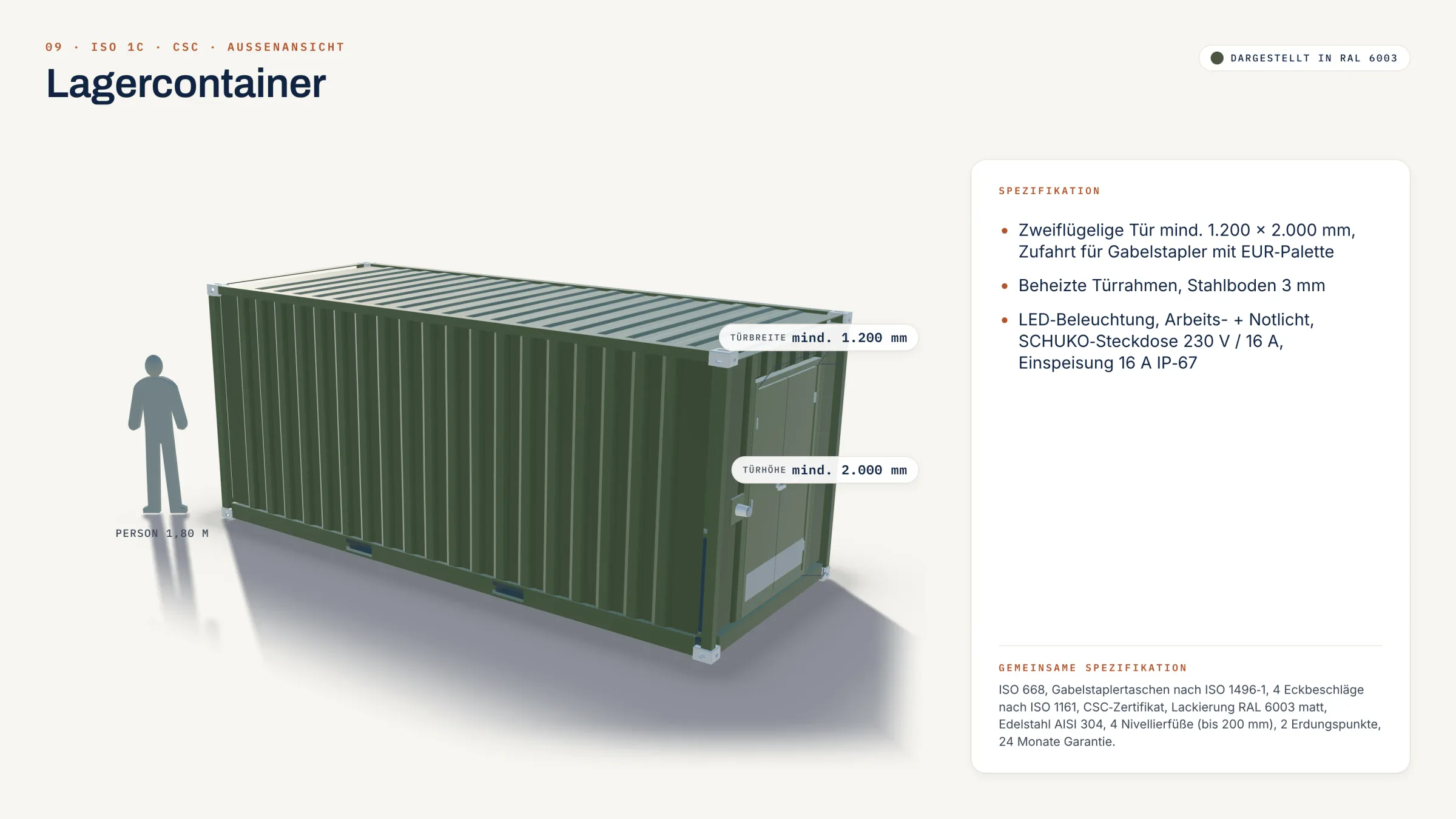

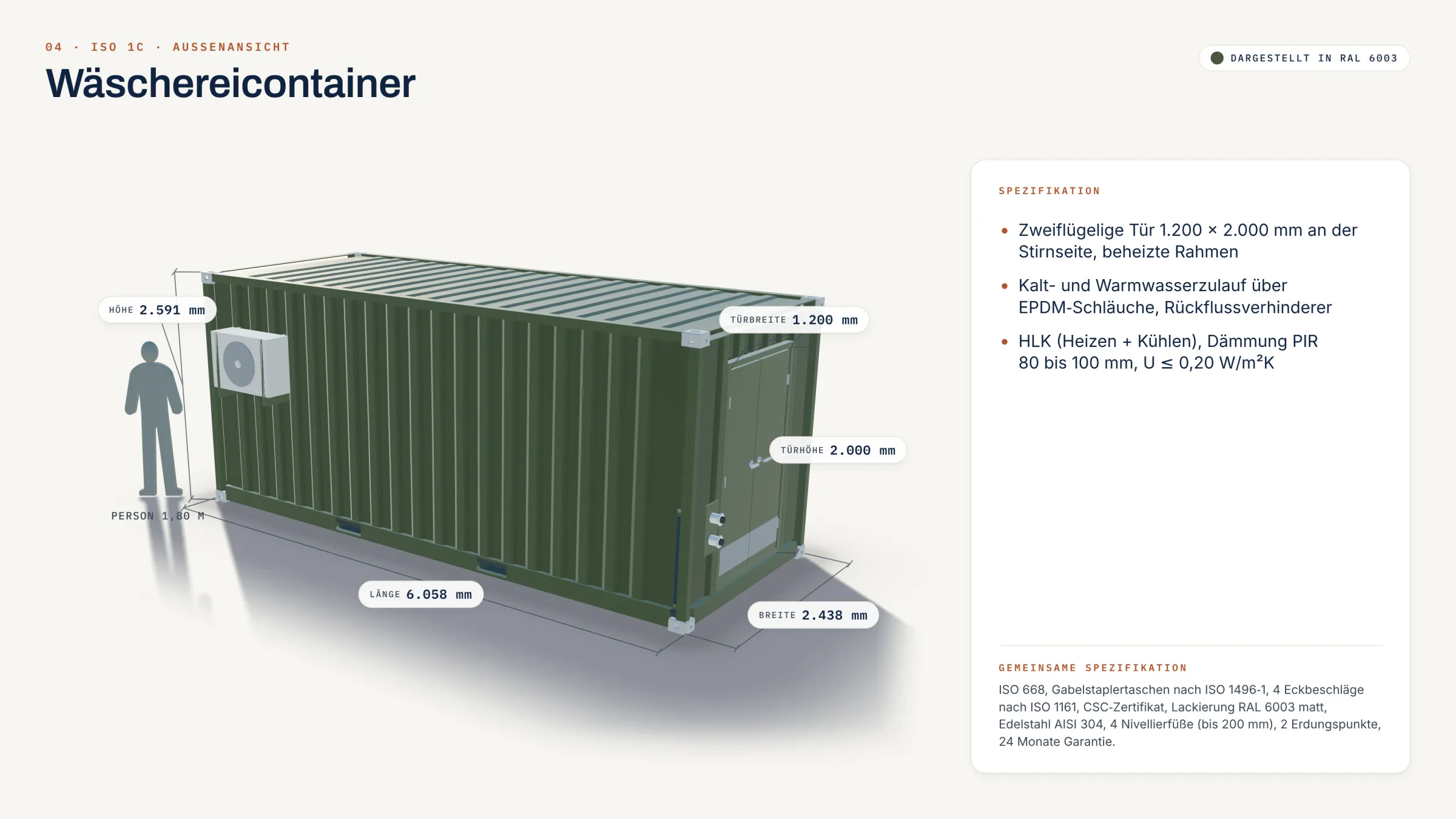

Visualisierungen

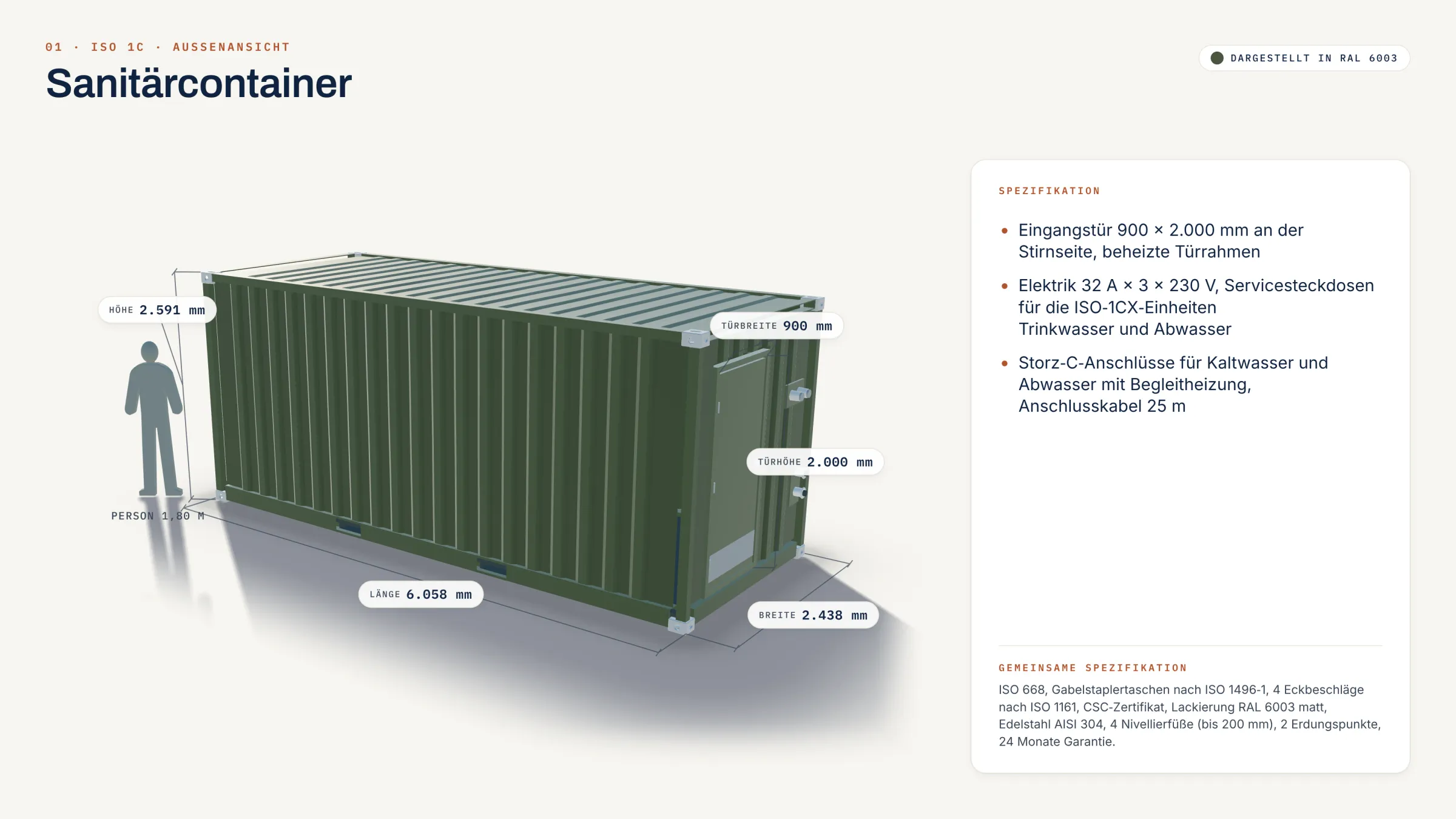

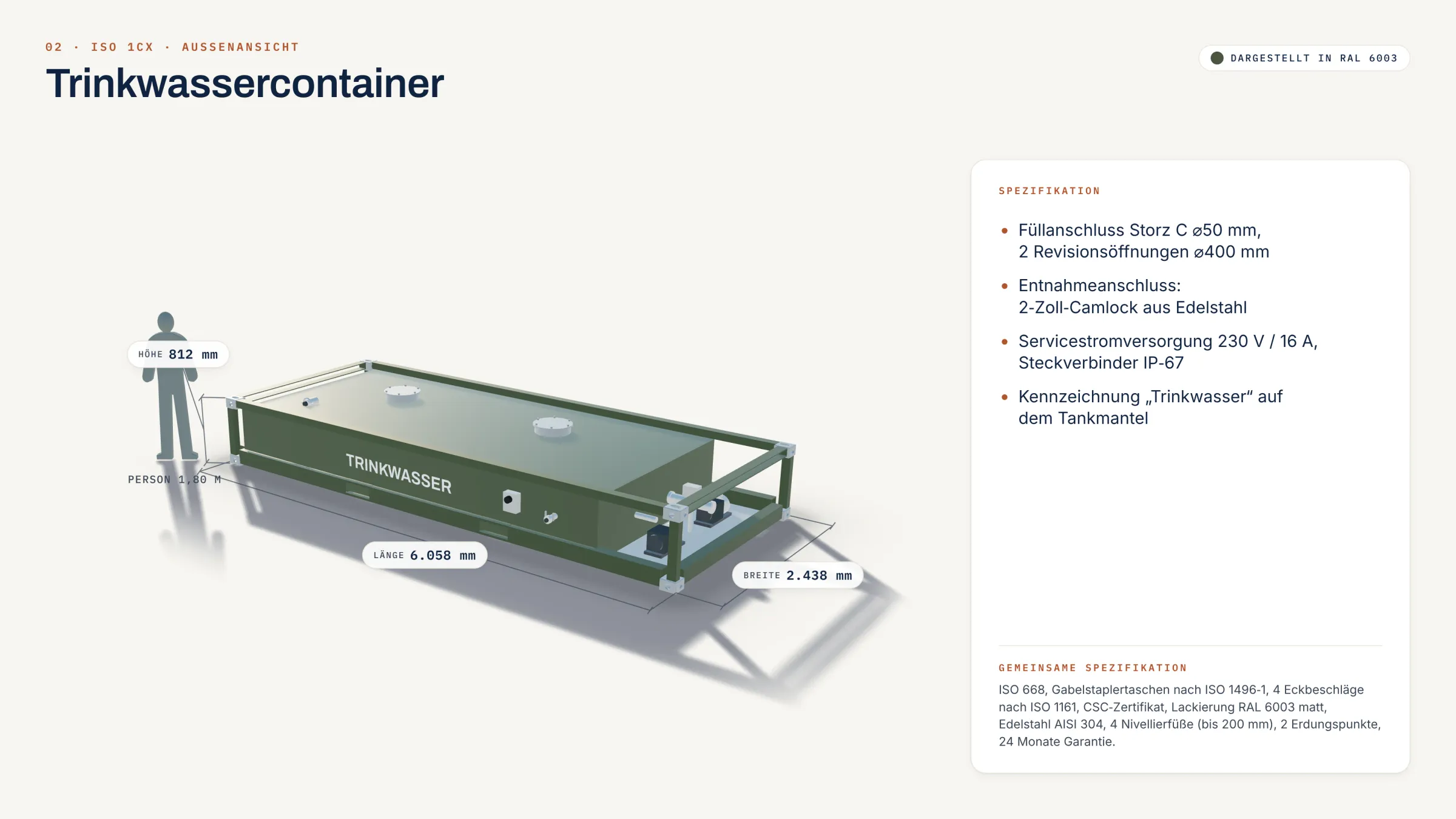

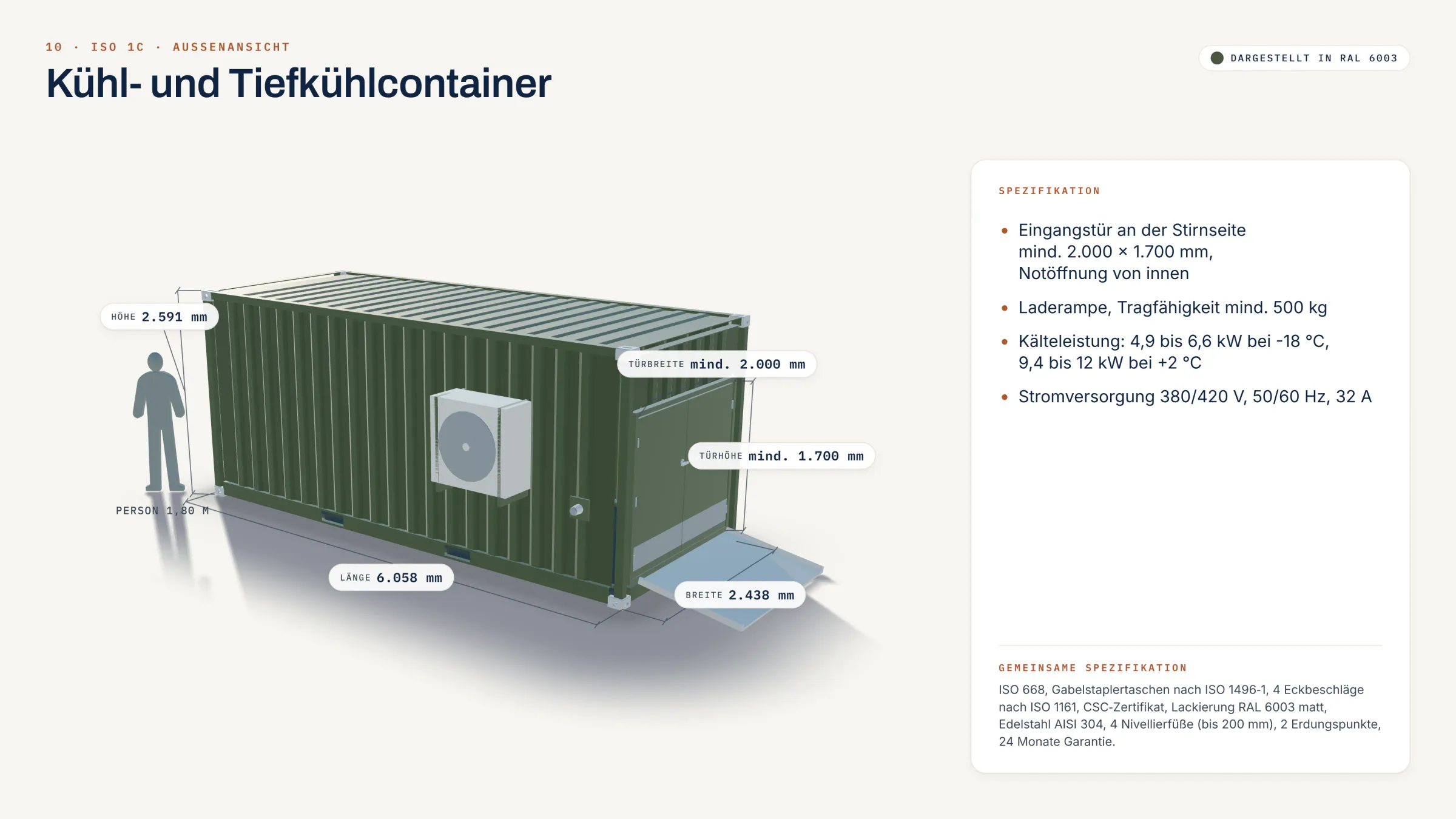

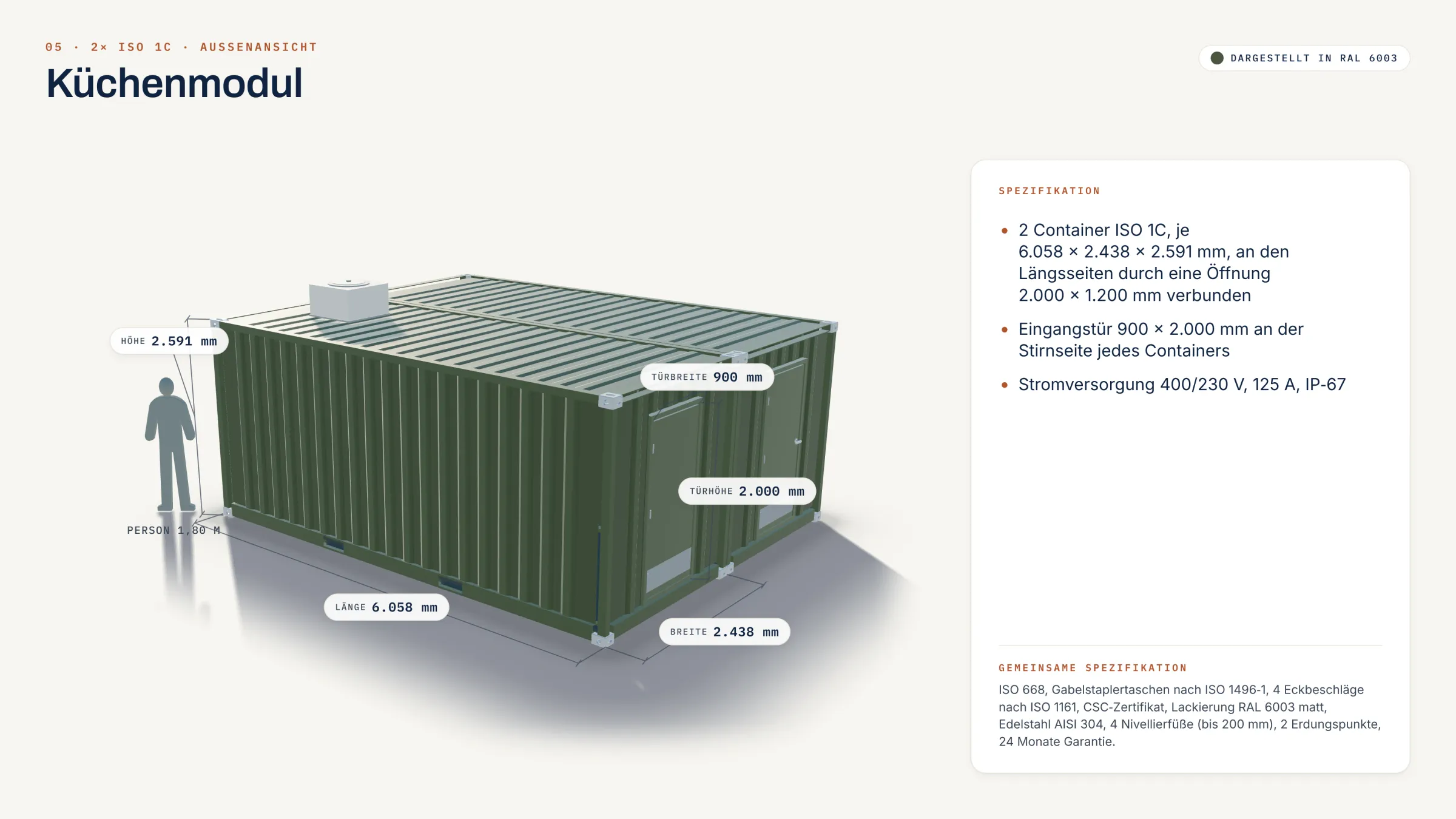

Renderings und Zeichnungen, als solche gekennzeichnet
VisualisierungVisualisierungFeldsanitätsmodule
Normen
Wonach wir bauen und was wir ausstellen
- AQAP 2110
- EN 1090-1 EXC2 / EN ISO 3834-2
- ISO 668:2020 Amd 1 / ISO 1161 / ISO 1496
- EN 60309
- EN 12464-1
- EN 50131-1
- ISO 2808
| Norm | Geltungsbereich |
|---|---|
| AQAP 2110 | Qualitätssicherung für Entwicklung, Konstruktion und Produktion |
| EN 1090-1 EXC2 / EN ISO 3834-2 | Stahlausführung und Schweißen |
| ISO 668:2020 Amd 1 / ISO 1161 / ISO 1496 | Abmessungen, Eckbeschläge, Strukturprüfung |
| EN 60309 | Industriesteckvorrichtungen |
| EN 12464-1 | Beleuchtungsstärken |
| EN 50131-1 | Einstufung von Einbruchmeldeanlagen, wo spezifiziert |
| ISO 2808 | Prüfung der Schichtdicke |
Ausgestellte Dokumentation
Designpaket, Beschichtungs- und Schichtdickenbericht, Elektroprüfung, Funktionsprüfprotokoll, Integrated-Logistic-Support-Paket, Verifikations- und Validierungsplan, Train-the-Trainer-Material, Betriebs- und Montageanleitungen in SK und EN, Ersatzteilliste mit Verfügbarkeitserklärung über 20 Jahre.
Nachweis
Referenzen mit einer Zahl dahinter
- 01
200+ Module geliefert
Unter einem mehrjährigen Rahmenvertrag der €16-M-Klasse für ein mitteleuropäisches Verteidigungsministerium, laufend bis 2028: Unterkunfts-, Korridor- und Sanitärmodule sowie Lagerabrufe.
Fallstudie lesen - 02
80 Module in etwa zehn Arbeitstagen
Montiert zu zwei verbundenen Sets aus je 40 Einheiten, mit Kran, Ladekran, Montagetrupp, optischer Nivellierung und der vollständigen Abnahmesequenz.
Fallstudie lesen - 03
160 Module in einem Quartal
Geliefert und abgenommen an zwei Garnisonsstandorten, bei Raten, die von 15 auf 20 Lkw pro Tag stiegen.
Fallstudie lesen
Leistungsumfang
Was der Preis enthält und was nicht
Enthalten
- Module
- Verbindung zu Sets
- Nivellierung und Aufstellung auf vorbereiteten Platten
- Inbetriebnahme
- Beschichtung nach CARC-Spezifikation
- Dokumentationspaket
- Schulung
- Ersatzteilliste
Nicht enthalten
- Baustellenvorbereitung, befestigte Flächen, Fundamente
- Externe Medienversorgung
- Elektronik, Kommunikations- und Kryptoausrüstung
- EMI/TEMPEST-Verifikation, die Partnerleistung ist
- Bewaffnete Eskorte oder Objektschutz
Wenn wir genau das noch nicht gebaut haben, sagen wir es Ihnen und nennen Ihnen das, was wir gebaut haben und dem am nächsten kommt. Zwei Prototypenprogramme in diesem Werk wurden unter den Kosten geliefert, weil das niemand früh genug gesagt hat. Das tun wir nicht mehr, weder Ihnen noch uns gegenüber.
Lieferzeiten
Nach Variante
| Variante | Lieferzeit |
|---|---|
| Einzelnes Führungs- oder Lagermodul | 8-12 Wochen |
| Set aus 16 Modulen | 14-18 Wochen |
| Set aus 40 Modulen | 18-24 Wochen |
| Rahmenvertragsabruf gegen ein etabliertes Design | 60 Tage sind erreichbar und wurden vertraglich vereinbart |
Zusammenarbeit
Vier Wege zum Kauf
Eine Katalogeinheit kaufen
Wählen Sie aus 94 veröffentlichten SKUs mit vollständigen Spezifikationen, erhalten Sie einen Preis, erhalten Sie einen Liefertermin.
Eine Katalogeinheit anpassen
Beginnen Sie mit einer Standardhülle und ändern Sie, was geändert werden muss. Der schnellste Weg zu einer Anforderung außerhalb des Standards.
Nach Ihrer Spezifikation bauen
Sie bringen die Spezifikation oder die Zeichnungen, wir prüfen sie, wir bauen. Prototyp und Serie werden getrennt bepreist.
Fertigung als Unterauftrag
Sie sind der Hauptauftragnehmer, wir sind die Halle. Kapazität nach EN 1090-1 EXC2 mit AQAP-2110-Qualitätssicherung dahinter.
Ablauf
Von der Spezifikation zur Lieferung in fünf Schritten
- 01
Senden Sie die Spezifikation.
Eine Zeichnung, eine Ausschreibungsanlage oder drei Sätze. Was immer Sie haben.
- 02
Prüfung, schriftlich.
Wir sagen Ihnen, was fehlt oder widersprüchlich ist, bevor irgendjemand anbietet. 3-5 Arbeitstage.
- 03
Angebot.
Bottom-up: Material zum Einkaufspreis, Fremdleistungen, direkte Stunden zum Vollkostensatz. 2-3 Wochen für einen komplexen Bau.
- 04
Design-Freeze und Bau.
Änderungen nach dem Freeze sind Nachträge, bepreist und vereinbart.
- 05
Prüfen, dokumentieren, liefern.
Werksabnahme, wo spezifiziert, vollständiges Dokumentationspaket, Lieferung und Montage, wo angeboten.
FAQ
Fragen, die der Einkauf stellt
Verfügen Sie über eine Qualitätsakkreditierung für den Verteidigungsbereich?
Ja. AQAP 2110 neben ISO 9001, ISO 14001 und EN ISO 3834-2, mit EN 1090-1 EXC2 für den Stahl. Wir sind registrierter Verteidigungslieferant mit CAGE-Code und besitzen eine nationale Lizenz für den Verteidigungsgüterhandel.
Können Sie ein ganzes Feldlager liefern?
Ja. Unterkunft, Sanitär, Wäscherei, Küche, Kühlkette, Wasser, Abwasser, Kraftstoff, Stromerzeugung und Stromverteilung sowie Lager, geliefert und verbunden als System.
Machen Sie EMI- oder TEMPEST-Abschirmung?
Wir bauen den Shelter und die Abschirmungsvorrüstungen. Der verifizierte abgeschirmte Ausbau wird mit einem Elektronikpartner geliefert. Wir behaupten keine Fähigkeit, die wir nicht im Haus prüfen.
Was ist CARC RAL 6003?
Der matte olivgrüne Standard für chemikalienbeständige Beschichtung (Chemical Agent Resistant Coating) auf Verteidigungsausrüstung. Wir tragen ihn auf und messen ihn nach ISO 2808.
Wie schnell können Sie montieren?
Zwei verbundene Sets aus je 40 Modulen in etwa zehn Arbeitstagen, mit Kran, Ladekran, Montagetrupp und vorbereiteter Fläche.
Senden Sie uns die Spezifikation. Eine Zeichnung, eine Ausschreibungsanlage oder drei Sätze.
Sie erhalten innerhalb einer Woche eine schriftliche Prüfung, ob Sie etwas kaufen oder nicht.
