Lösungen · Familie
Generator & Verteilung
Containerisierte Stromerzeugung, Verteilung und Kraftstoff: ein elektrisches System im Feldlagermaßstab in ISO-Rahmen.
- 4 × 250 kW = 1 MW
- ≤ 65 dB(A) in 7 m
- 37 Abgänge je PDU
- 24-25 m³ Kraftstoff
Strom für einen verlegten Standort, gebaut als ISO-Container, damit er so reist wie alles andere. Schallgedämmte Generatormodule, ein Stromverteilungscontainer, der sie synchronisiert und die Last managt, Unterverteilungseinheiten hinaus zu den Verbrauchern und ein doppelwandiger Multi-Fuel-Tankcontainer, der sie am Laufen hält. Tanax baut die Gehäuse, integriert die Anlagentechnik und liefert das System mit seiner Dokumentation.
Spezifikation

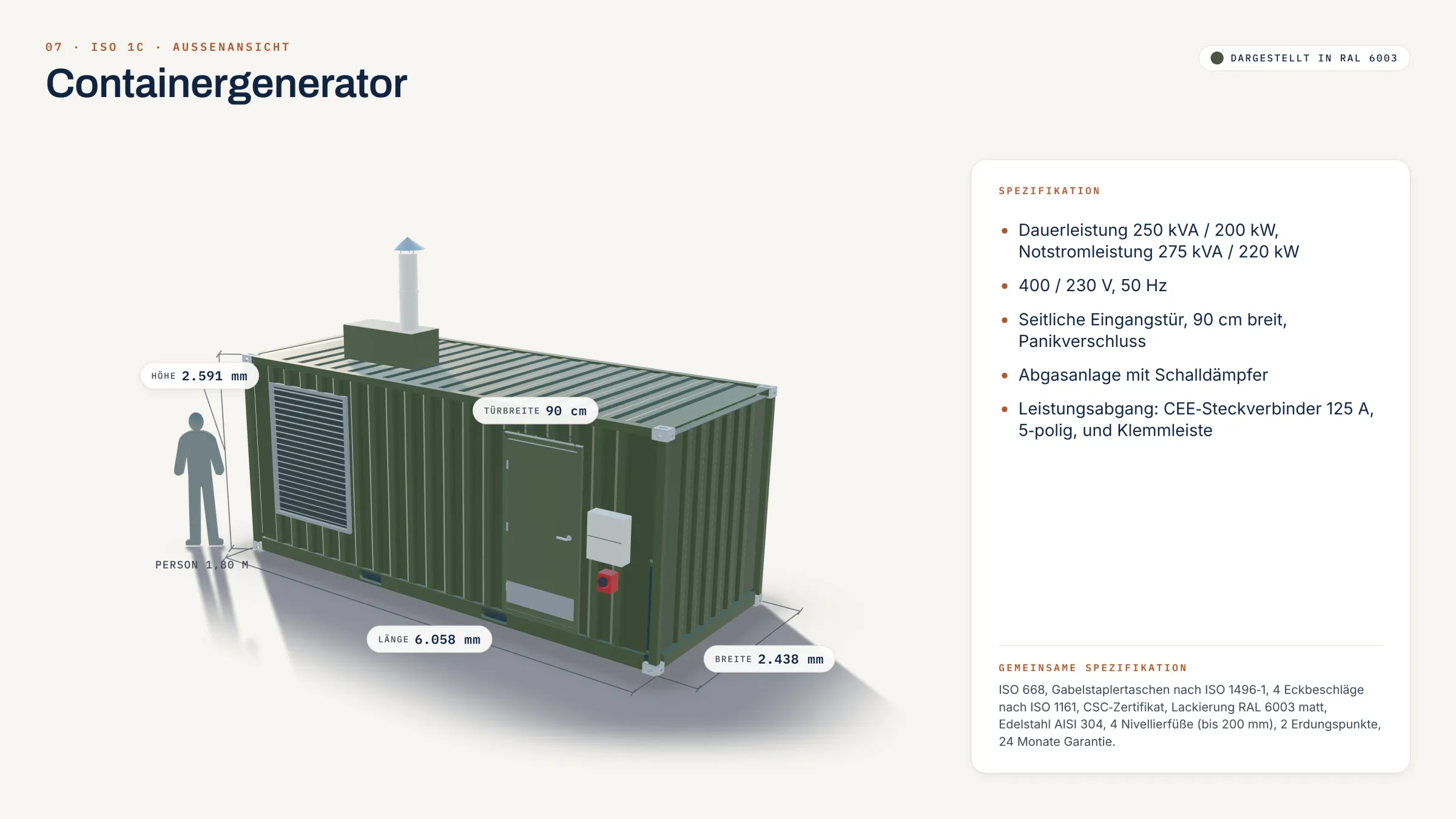

Generatormodul
- Leistung
- 250 kW je Einheit, 4 Einheiten = 1,000 kW installiert
- Motor
- Diesel, 4-Takt, mit Turbolader und Ladeluftkühlung, 1,500 U/min
- Kraftstoff
- Multi-Fuel: handelsüblicher Diesel plus F-54 / F-63 / F-65
- Drehstromgenerator
- Klasse H (180 °C), IP-22, Dauerbetrieb S1, AVR Klasse G2 mit Permanentmagneten
- Geräusch
- ≤ 65 dB(A) in 7 m bei 100 % Last
- Akustische Ausführung
- 100 mm Mineralwolle, Schallabsorptionsgrad α > 0.9, Super-Silent-Abgasschalldämpfer
- Kaltstart
- −30 °C mit Motorvorwärmung innerhalb von 30 Minuten
- Parallelbetrieb
- 1 bis 4 Einheiten, Lastverteilung über CAN-Bus
- Abgänge
- 20 Steckvorrichtungen: 3 × 125 A, 3 × 63 A, 10 × 32 A, 2 × Schuko, 2 × CEE 7/3
- Leergewicht
- max. 4,500 kg, Gesamtgewicht 16,000 kg
- Überwachung
- robustes Notebook je Einheit, MIL-STD-810H, IP-65
- Alarme
- UHF-Fernalarm, 1 Sender + 2 Empfänger, 1 km Reichweite; Einbruchmeldeanlage EN 50131-1 Grad 2, Umweltklasse III

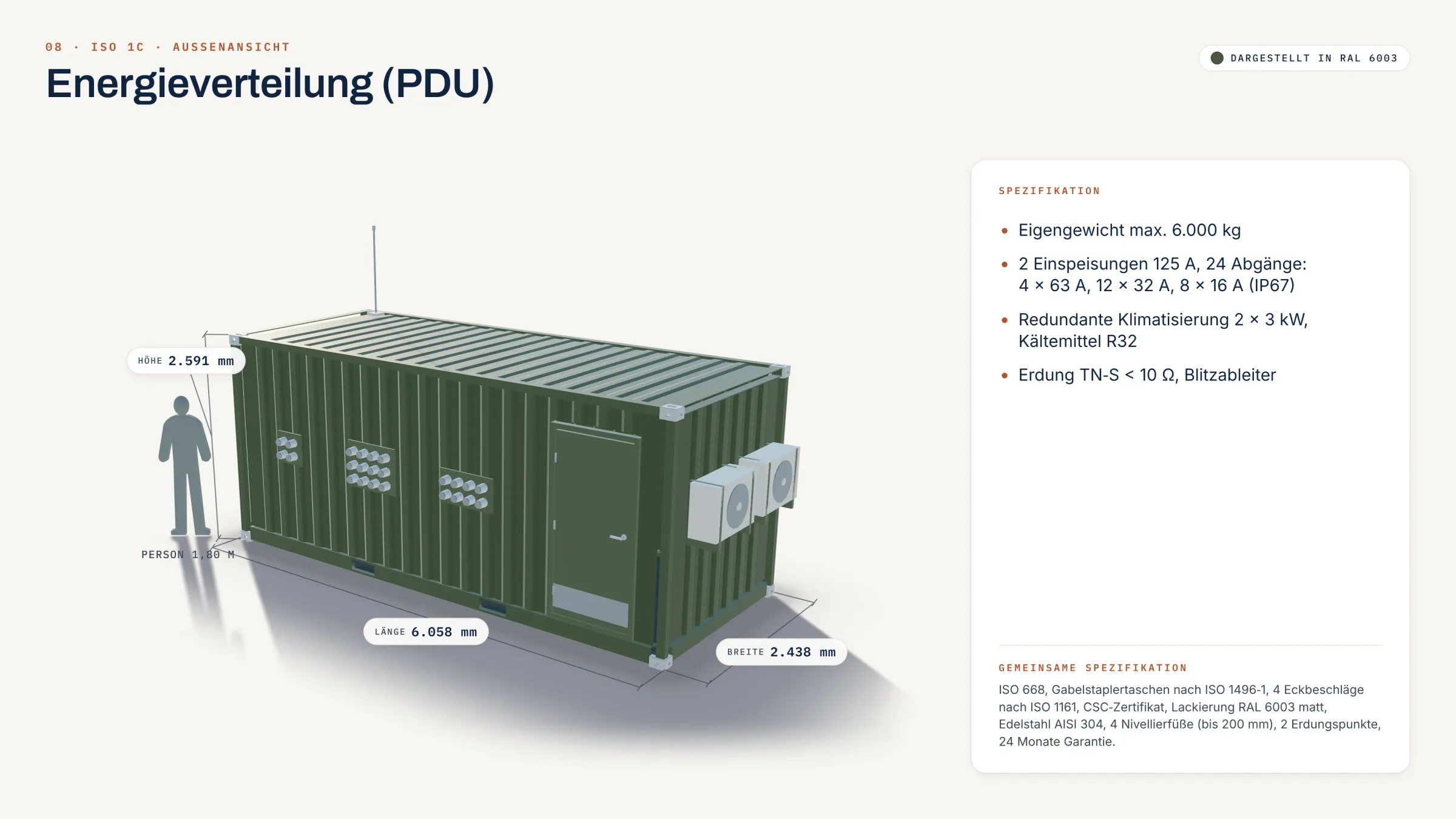

PDU-Container
- Abgänge
- 5 × 125 A, 10 × 63 A, 10 × 32 A, 10 × 16 A, 2 × Schuko = 37
- Quellen
- bis zu 4 Generatoren plus eine Netzeinspeisung
- Schutz
- FI-Schutzschalter Typ B in jedem Stromkreis, Leitungsschutzschalter je Stromkreis, Überspannungsschutz Typ 1+2
- Steuerung
- SPS-Lastmanagement, Lastabwurf nach Priorität, HMI ≥ 10", Datenlogger ≥ 1 Jahr
- Innenraum
- ESD-Boden, nichtbrennbare Verkleidung, Klimatisierung und 25 kW Heizung
- Reservekapazität
- min. 20 % Reserve-Steckvorrichtungen jedes Typs im Container mitgeführt
SDU
- Schutzart
- IP-65 verzinkt, betriebsfähig bei 0.3 m Überflutung, palettiert für den Transport
- Mengenlogik
- typischerweise 20 Einheiten, zwei Typen, über ein Feldlager verteilt

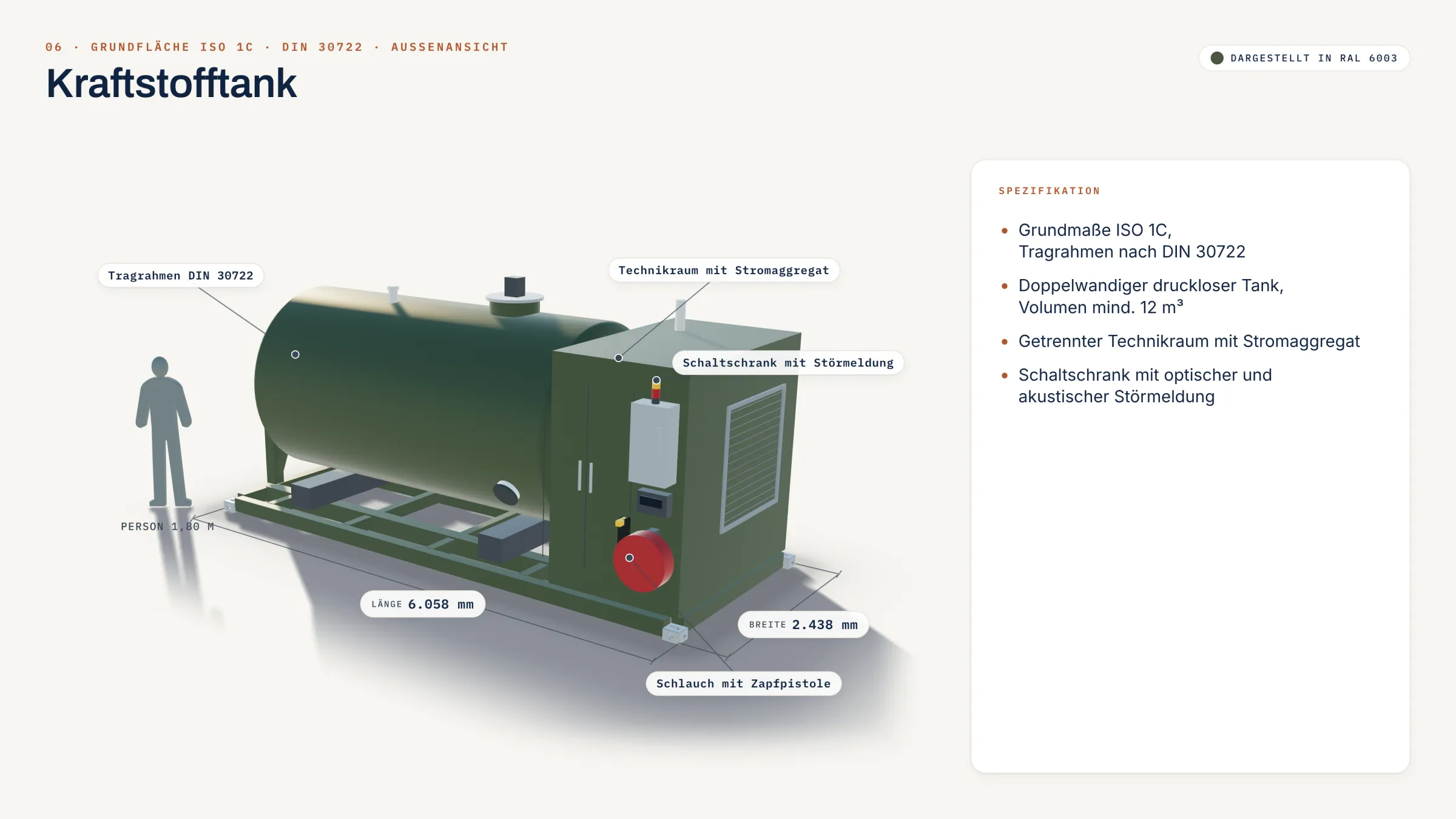

Kraftstoffcontainer
- Fassungsvermögen
- 24-25 m³
- Rahmen
- voller ISO 1C nach ISO 1496-3:2019, Leergewicht max. 4,000 kg, Gesamtgewicht max. 31,000 kg
- Tank
- doppelwandig, Edelstahl ASTM A240 316/316L mit Leckageüberwachung im Zwischenraum
- Kraftstoff
- Multi-Fuel F-54 / F-63 / F-65
- Pumpe
- dieselbetrieben, 25 m³/h bei 1 m Förderhöhe, 4 m Saughöhe, IP-67, ATEX
- Verteilung
- 4 unabhängige Abgänge, einer je Generatorcontainer
- Zugang
- Laufsteg, Leiter, 3 Querlaufstege mit klappbaren Geländern
- Klassifizierung
- UN-Tankcode T4 für ortsbewegliche Tanks, ADR Klasse 3
Spezifikation
Generatormodul
- Leistung
- 250 kW je Einheit, 4 Einheiten = 1,000 kW installiert
- Motor
- Diesel, 4-Takt, mit Turbolader und Ladeluftkühlung, 1,500 U/min
- Kraftstoff
- Multi-Fuel: handelsüblicher Diesel plus F-54 / F-63 / F-65
- Drehstromgenerator
- Klasse H (180 °C), IP-22, Dauerbetrieb S1, AVR Klasse G2 mit Permanentmagneten
- Geräusch
- ≤ 65 dB(A) in 7 m bei 100 % Last
- Akustische Ausführung
- 100 mm Mineralwolle, Schallabsorptionsgrad α > 0.9, Super-Silent-Abgasschalldämpfer
- Kaltstart
- −30 °C mit Motorvorwärmung innerhalb von 30 Minuten
- Parallelbetrieb
- 1 bis 4 Einheiten, Lastverteilung über CAN-Bus
- Abgänge
- 20 Steckvorrichtungen: 3 × 125 A, 3 × 63 A, 10 × 32 A, 2 × Schuko, 2 × CEE 7/3
- Leergewicht
- max. 4,500 kg, Gesamtgewicht 16,000 kg
- Überwachung
- robustes Notebook je Einheit, MIL-STD-810H, IP-65
- Alarme
- UHF-Fernalarm, 1 Sender + 2 Empfänger, 1 km Reichweite; Einbruchmeldeanlage EN 50131-1 Grad 2, Umweltklasse III
PDU-Container
- Abgänge
- 5 × 125 A, 10 × 63 A, 10 × 32 A, 10 × 16 A, 2 × Schuko = 37
- Quellen
- bis zu 4 Generatoren plus eine Netzeinspeisung
- Schutz
- FI-Schutzschalter Typ B in jedem Stromkreis, Leitungsschutzschalter je Stromkreis, Überspannungsschutz Typ 1+2
- Steuerung
- SPS-Lastmanagement, Lastabwurf nach Priorität, HMI ≥ 10", Datenlogger ≥ 1 Jahr
- Innenraum
- ESD-Boden, nichtbrennbare Verkleidung, Klimatisierung und 25 kW Heizung
- Reservekapazität
- min. 20 % Reserve-Steckvorrichtungen jedes Typs im Container mitgeführt
SDU
- Schutzart
- IP-65 verzinkt, betriebsfähig bei 0.3 m Überflutung, palettiert für den Transport
- Mengenlogik
- typischerweise 20 Einheiten, zwei Typen, über ein Feldlager verteilt
Kraftstoffcontainer
- Fassungsvermögen
- 24-25 m³
- Rahmen
- voller ISO 1C nach ISO 1496-3:2019, Leergewicht max. 4,000 kg, Gesamtgewicht max. 31,000 kg
- Tank
- doppelwandig, Edelstahl ASTM A240 316/316L mit Leckageüberwachung im Zwischenraum
- Kraftstoff
- Multi-Fuel F-54 / F-63 / F-65
- Pumpe
- dieselbetrieben, 25 m³/h bei 1 m Förderhöhe, 4 m Saughöhe, IP-67, ATEX
- Verteilung
- 4 unabhängige Abgänge, einer je Generatorcontainer
- Zugang
- Laufsteg, Leiter, 3 Querlaufstege mit klappbaren Geländern
- Klassifizierung
- UN-Tankcode T4 für ortsbewegliche Tanks, ADR Klasse 3
So wird gebaut
Die Entscheidungen hinter den Zahlen
Diese Container wurden vollständig spezifiziert und bepreist, aber noch nicht gebaut. Diese Seite trägt ihr Gewicht über die Zahlen und die Tabellen; die Fotografien zeigen die Elektro- und Versorgungsdetails von Modulen aus anderen Tanax-Linien.
Der Geräuschpegel wird in 7 m gemessen, und das ist der schwierige Teil.
≤ 65 dB(A) in 7 Metern bei Volllast ist ein anderes Problem als die 75 dB(A) in 1 Meter, die Generator-Datenblätter üblicherweise angeben. Um dorthin zu kommen, braucht es 100 mm Mineralwolle mit einem Absorptionsgrad über 0.9, Labyrinth-Zuluft und -Abluft mit Schalldämpfern und einen Super-Silent-Abgasschalldämpfer, in einer ISO-1C-Hülle, die leer trotzdem unter 4,500 kg wiegen muss.
Vier Generatoren verhalten sich wie eine Maschine.
Lastverteilung über CAN-Bus, automatische Synchronisierung, Netzausfallautomatik und Fernüberwachung über Ethernet, SNMP und Modbus. Jede Einheit wird mit einem robusten Notebook nach MIL-STD-810H, IP-65, geliefert. Die PDU nimmt bis zu vier Generatoreinspeisungen plus eine Netzeinspeisung auf und schaltet automatisch zwischen ihnen um.
Lastabwurf ist eine Spezifikation, kein Feature.
Die SPS der PDU führt eine Prioritätentabelle und wirft bei Überlast automatisch Stromkreise ab, mit kWh-Zählung je Stromkreis und mindestens einem Jahr protokollierter Daten, exportierbar über USB. Jeder Stromkreis erhält einen FI-Schutzschalter Typ B, weil Wechselrichter und Batterieladegeräte Geräte vom Typ AC unzuverlässig machen.
Kraftstoff ist doppelwandig und dieselgepumpt, aus gutem Grund.
Ein Vakuum- oder Inertgas-Zwischenraum mit Leckagealarm und eine dieselbetriebene ATEX-Pumpe statt einer elektrischen mit 12/24 V, weil die Pumpe funktionieren muss, wenn es keinen Lagerstrom gibt, und das ist genau der Moment, in dem die Generatoren betankt werden müssen. Vier getrennte Abgänge versorgen vier Generatorcontainer ohne Umbau am Verteiler.
Konfigurationen
Varianten und wo Sie sie im Katalog finden
- Noch keine Fotografie
- Noch keine Fotografie
- Noch keine Fotografie
Unterverteilungseinheit (SDU)
- IP-65
- bis 0.3 m Überflutung
- palettiert
- zwei Typen
- Noch keine Fotografie
- Noch keine Fotografie
Kabel- und Zubehörsatz
- Sätze H07RN-F 125 A / 63 A / 32 A / 16 A
- Kabeltrommel, Durchführungen, Erdung, Blitzschutz
Baudetail
Was die Detailfotografie zeigt
Kabelabzweigdose an der Decke
Interner Kabelkanalverlauf
Elektroinstallation im Inneren eines Moduls
Externes Versorgungspaneel mit Ventilen und Kupplungen
Eingelassene Außenarmatur
Ventil- und Kupplungsdetail
Kupplungsreihe auf der Versorgungsseite
Normen
Wonach wir bauen und was wir ausstellen
- EN 61439-1 / -2
- EN 60947-2
- EN 61008 / EN 61009
- EN 60309
- EN 50131-1
- ISO 1496-3:2019
- ADR 2023 Klasse 3 / UN T4
- STANAG 7090 / 4605 / 3756
- EN 1866-1
| Norm | Geltungsbereich |
|---|---|
| EN 61439-1 / -2 | Niederspannungs-Schaltgerätekombinationen |
| EN 60947-2 | Leistungsschalter |
| EN 61008 / EN 61009 | Fehlerstrom-Schutzeinrichtungen, Typ B |
| EN 60309 | Industriesteckvorrichtungen, IP-67 |
| EN 50131-1 | Einbruchmeldeanlagen, Grad 2, Umweltklasse III |
| ISO 1496-3:2019 | Strukturelle Anforderungen an Tankcontainer |
| ADR 2023 Klasse 3 / UN T4 | Beförderung von Kraftstoff als Gefahrgut |
| STANAG 7090 / 4605 / 3756 | Multi-Fuel-Kompatibilität, Kraftstoffsysteme, Schlauchkupplungen |
| EN 1866-1 | Fahrbare Feuerlöscher |
Ausgestellte Dokumentation
Elektroschaltpläne und As-built, Werksprüfprotokoll einschließlich Geräuschmessung in 7 m, Lastmanagement-Konfiguration, Tankzertifizierung und Dichtheitsprüfprotokoll, ADR-Dokumentation, Ersatzteilliste, Betriebsanleitungen in SK und EN, Train-the-Trainer-Paket.
Nachweis
Referenzen mit einer Zahl dahinter
- 01
1 MW installierte Erzeugung
Spezifiziert als vier Multi-Fuel-Container mit je 250 kW und Parallelbetrieb über CAN-Bus, für ein verlegbares Feldlager.
Fallstudie lesen - 02
37 Abgangsstromkreise je PDU
Mit Zählung je Stromkreis, prioritätsgesteuertem Lastabwurf und einem Jahr Datenaufzeichnung, zur Versorgung von 20 Unterverteilungseinheiten im gesamten Feldlager.
Fallstudie lesen - 03
24-25 m³ doppelwandige Multi-Fuel-Lagerung
In einem ISO-1C-Rahmen, mit vier Abgängen, einem je Generatorcontainer, und einer Dieselpumpe, die auch bei stromlosem Lager funktioniert.
Fallstudie lesen
Leistungsumfang
Was der Preis enthält und was nicht
Enthalten
- Gehäuse
- Akustische Ausführung
- Integration des Stromerzeugers
- Steuerung und Überwachung
- Abgangsverteilung
- Kraftstoffsystem
- Brandschutz
- Kabel und Zubehör
- Werksprüfung einschließlich Geräuschmessung
- Dokumentation und Schulung
Nicht enthalten
- Erdungselektroden vor Ort über die gelieferten Sätze hinaus
- Bauleistungen vor Ort
- Kraftstoff
- Dauerhafter Netzanschluss
- Bedienpersonal
Wenn wir genau das noch nicht gebaut haben, sagen wir es Ihnen und nennen Ihnen das, was wir gebaut haben und dem am nächsten kommt. Zwei Prototypenprogramme in diesem Werk wurden unter den Kosten geliefert, weil das niemand früh genug gesagt hat. Das tun wir nicht mehr, weder Ihnen noch uns gegenüber.
Lieferzeiten
Nach Variante
| Variante | Lieferzeit |
|---|---|
| PDU-Container | 16-20 Wochen |
| Generatorcontainer 250 kW | 20-26 Wochen, bestimmt durch den Stromerzeuger |
| Kraftstofftankcontainer | 18-24 Wochen einschließlich Zertifizierung |
| SDU-Einheiten | 8-12 Wochen |
Zusammenarbeit
Vier Wege zum Kauf
Eine Katalogeinheit kaufen
Wählen Sie aus 94 veröffentlichten SKUs mit vollständigen Spezifikationen, erhalten Sie einen Preis, erhalten Sie einen Liefertermin.
Eine Katalogeinheit anpassen
Beginnen Sie mit einer Standardhülle und ändern Sie, was geändert werden muss. Der schnellste Weg zu einer Anforderung außerhalb des Standards.
Nach Ihrer Spezifikation bauen
Sie bringen die Spezifikation oder die Zeichnungen, wir prüfen sie, wir bauen. Prototyp und Serie werden getrennt bepreist.
Fertigung als Unterauftrag
Sie sind der Hauptauftragnehmer, wir sind die Halle. Kapazität nach EN 1090-1 EXC2 mit AQAP-2110-Qualitätssicherung dahinter.
Ablauf
Von der Spezifikation zur Lieferung in fünf Schritten
- 01
Senden Sie die Spezifikation.
Eine Zeichnung, eine Ausschreibungsanlage oder drei Sätze. Was immer Sie haben.
- 02
Prüfung, schriftlich.
Wir sagen Ihnen, was fehlt oder widersprüchlich ist, bevor irgendjemand anbietet. 3-5 Arbeitstage.
- 03
Angebot.
Bottom-up: Material zum Einkaufspreis, Fremdleistungen, direkte Stunden zum Vollkostensatz. 2-3 Wochen für einen komplexen Bau.
- 04
Design-Freeze und Bau.
Änderungen nach dem Freeze sind Nachträge, bepreist und vereinbart.
- 05
Prüfen, dokumentieren, liefern.
Werksabnahme, wo spezifiziert, vollständiges Dokumentationspaket, Lieferung und Montage, wo angeboten.
FAQ
Fragen, die der Einkauf stellt
Bauen Sie den Generator oder integrieren Sie ihn?
Wir bauen den Container, die Akustik, das Kraftstoffsystem, die Steuerung und die Verteilung und integrieren einen Stromerzeuger eines etablierten Herstellers. Das hält Ersatzteile zwanzig Jahre lang verfügbar.
Können vier Einheiten parallel laufen?
Ja, 1 bis 4 Einheiten mit Lastverteilung über CAN-Bus, synchronisiert über die PDU, mit Netzausfallautomatik.
Warum FI-Schutzschalter Typ B?
Weil Wechselrichter, Ladegeräte und elektronische Verbraucher Gleichfehlerströme erzeugen, die Geräte vom Typ AC und Typ A blind machen.
Wie wird der Geräuschwert verifiziert?
Gemessen in 7 m bei 100 % Last während der Werksprüfung, und die Messung steht im Prüfprotokoll.
Welche Kraftstoffe?
Handelsüblicher Diesel plus Multi-Fuel-Kompatibilität mit F-54, F-63 und F-65, mit entsprechend ausgelegtem Kraftstoffsystem.
Senden Sie uns die Spezifikation. Eine Zeichnung, eine Ausschreibungsanlage oder drei Sätze.
Sie erhalten innerhalb einer Woche eine schriftliche Prüfung, ob Sie etwas kaufen oder nicht.
