Lösungen · Familie
Sonderanfertigungen
Einzelstücke, Prototypen und Dinge, die noch keinen Produktcode haben.
- EXC2-Stahl
- jedes RAL, Feuerverzinkung
- Prototyp in 10-14 Wochen
- wir prüfen zuerst Ihr CAD
Bringen Sie eine Zeichnung, eine Fotografie oder einen Satz, der ein Problem beschreibt. Tanax hat Laserschneiden bis 20 mm, eine 400-t-Abkantpresse mit 6 m Tisch, Roboter- und Handschweißen unter EN ISO 3834-2, Großteilbearbeitung, Strahlen auf Sa 2.5 und eine 7.9 m lange Lackierkabine unter einem Dach, sodass ein Einzelstück nicht zu einer Kette von Unterlieferanten wird. Hier haben die Brandübungscontainer, das Waffenlager, die ausfahrbare Übertragungseinheit und die Kioske alle angefangen.
Spezifikation
Schneiden
- Laser
- Tisch 2,000 × 4,000 mm, 3.2 kW, bis 20 mm
- Plasma
- 3-15 mm, Tisch 4,000 × 1,500 mm
- Tafelschere
- bis 25 mm × 3,150 mm
Umformen
- Abkantpresse
- 400 t, Tisch 6,050 mm, Hub 365 mm
- Biegen
- manuell bis 6 mm × 2,000 mm; CNC bis 20 mm × 4,000 mm
Schweißen
- Roboter
- 2 × 6-Achs auf 14 m Fahrbahn, plus eine weitere 6-Achs-Zelle
- Manuell
- MIG/MAG-Arbeitsplätze, EN ISO 3834-2, EN 1090-1 EXC2
Bearbeitung
- Horizontal-Bohrwerk
- 6,200 × 3,000 × 1,600 mm, Tisch bis 16,000 kg, Spindel Ø160 mm
- Zweite Maschine
- 3,500 × 2,500 × 1,600 mm, Tisch bis 12,000 kg, Ø130 mm
- Drehen
- Ø550 mm über Bett, 1,590 mm Spitzenweite
Oberfläche
- Strahlen
- Kammer 8,000 × 5,000 × 3,000 mm, Sa 2.5, schienengebunden zur Lackierung
- Lackierkabine
- 7,900 × 5,000 × 4,890 mm, Trocknung 75-80 °C
- Beschichtungen
- jedes RAL, CARC, Feuerverzinkung, hitzebeständig bis +800 °C, ISO 12944 bis C5-M
Messtechnik
- 3D
- 6-Achs-Messarm
Konstruktion
- Im Haus
- Konstrukteur für Containerprojekte, Vorrichtungs- und Spannmittelkonstruktion, Fertigbarkeitsprüfung
Spezifikation
Schneiden
- Laser
- Tisch 2,000 × 4,000 mm, 3.2 kW, bis 20 mm
- Plasma
- 3-15 mm, Tisch 4,000 × 1,500 mm
- Tafelschere
- bis 25 mm × 3,150 mm
Umformen
- Abkantpresse
- 400 t, Tisch 6,050 mm, Hub 365 mm
- Biegen
- manuell bis 6 mm × 2,000 mm; CNC bis 20 mm × 4,000 mm
Schweißen
- Roboter
- 2 × 6-Achs auf 14 m Fahrbahn, plus eine weitere 6-Achs-Zelle
- Manuell
- MIG/MAG-Arbeitsplätze, EN ISO 3834-2, EN 1090-1 EXC2
Bearbeitung
- Horizontal-Bohrwerk
- 6,200 × 3,000 × 1,600 mm, Tisch bis 16,000 kg, Spindel Ø160 mm
- Zweite Maschine
- 3,500 × 2,500 × 1,600 mm, Tisch bis 12,000 kg, Ø130 mm
- Drehen
- Ø550 mm über Bett, 1,590 mm Spitzenweite
Oberfläche
- Strahlen
- Kammer 8,000 × 5,000 × 3,000 mm, Sa 2.5, schienengebunden zur Lackierung
- Lackierkabine
- 7,900 × 5,000 × 4,890 mm, Trocknung 75-80 °C
- Beschichtungen
- jedes RAL, CARC, Feuerverzinkung, hitzebeständig bis +800 °C, ISO 12944 bis C5-M
Messtechnik
- 3D
- 6-Achs-Messarm
Konstruktion
- Im Haus
- Konstrukteur für Containerprojekte, Vorrichtungs- und Spannmittelkonstruktion, Fertigbarkeitsprüfung
So wird gebaut
Die Entscheidungen hinter den Zahlen
Die Zeichnungsprüfung ist die erste Lieferung.
Bei Prototypenarbeit ist der wiederkehrende Kostentreiber nicht der Stahl, sondern unvollständiges Kunden-CAD: fehlende Informationen, Zeichnungen mit widersprüchlichen Maßen, Prozesse, die sich wie gezeichnet nicht ausführen lassen. Tanax prüft das Paket jetzt vor dem Schneiden und stellt eine schriftliche Liste der Widersprüche aus. Es ist eine Woche, die einen Monat spart, und sie ist enthalten.
Prototyp und Serie sind unterschiedliche Zahlen, und wir zeigen Ihnen beide.
Ein Erstmuster trägt die Vorrichtungen, die Programmierung, die Probeschweißungen und die Nacharbeit. Eine Serieneinheit nicht. Tanax bietet beides an, damit der Einkäufer sieht, was die Menge tatsächlich kauft, statt einen Prototyppreis anzubieten und zu hoffen.
Manches lässt sich nicht nach Zeichnung garantieren, und wir sagen das.
Der Abstand der Bodenquerträger einer zugekauften ISO-Hülle variiert je nach Hersteller, und weder ISO 668 noch ISO 1496-1 normiert ihn. Tanax dokumentiert den tatsächlichen Abstand je Einheit, statt eine Zahl zu versprechen, die es nicht kontrolliert. Dieselbe Ehrlichkeit gilt für jedes Maß, das von einer Fremdhülle abhängt.
Änderungsaufträge gibt es, und sie werden bepreist.
Eine Spezifikationsänderung nach dem Zeichnungs-Freeze ist ein Nachtrag, bepreist und vereinbart, nicht stillschweigend in Überstunden aufgefangen. Das ist eine Grundregel, und sie ist der Grund, warum die Zahlen auf diesen Seiten halten.
Konfigurationen
Dinge, die hier begonnen haben
Realbrand-Übungsmodule
- Innenbeschichtung bis +800 °C
- verschraubte Deckenplatten
- Mineralwolle-Aufbau
- Noch keine Fotografie
Waffenlagermodul
- geschweißtes Innengitter auf jeder Fläche
- A1-Dämmung
- zweiflügelige Stahltüren

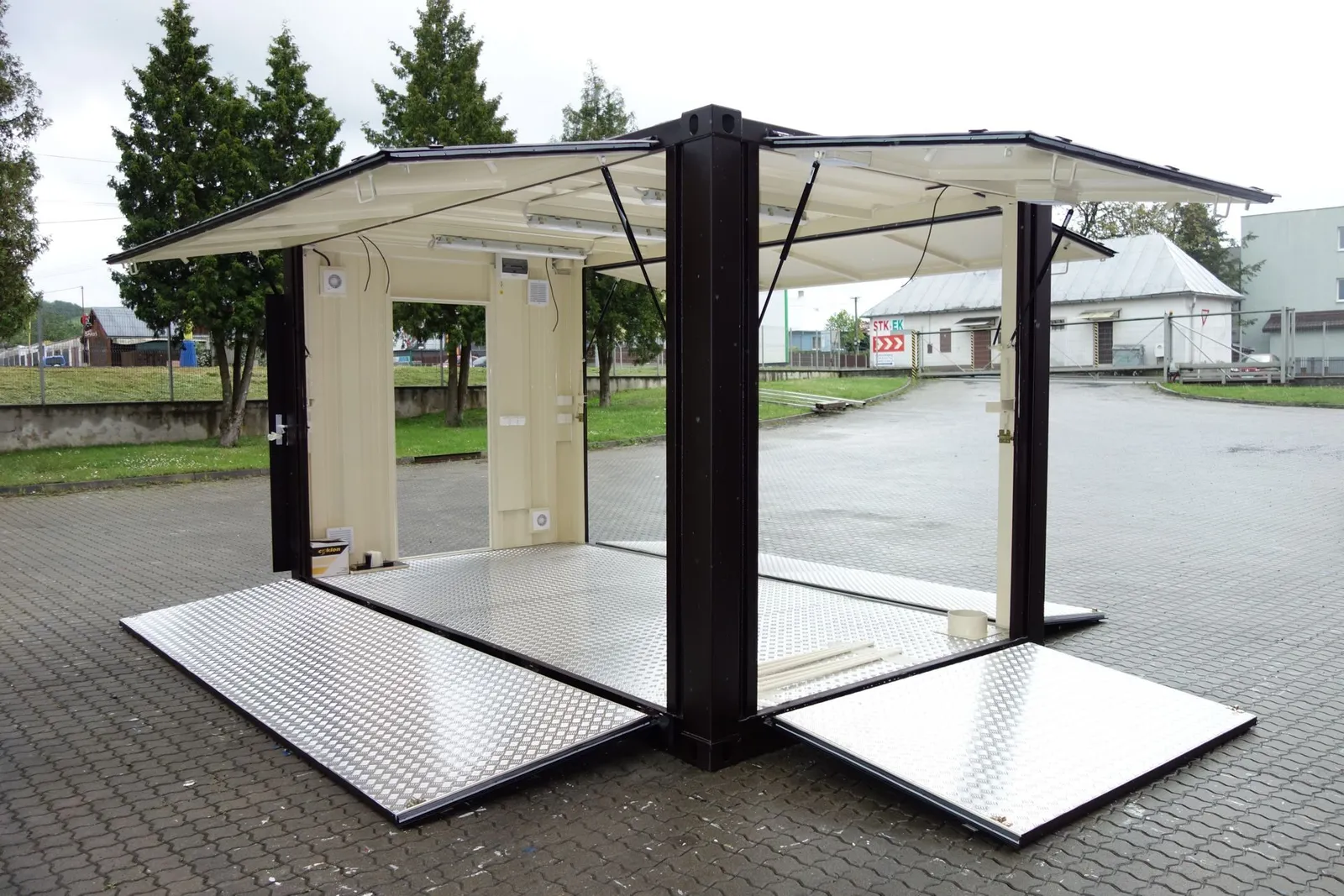

Ausfahrbare Veranstaltungseinheit
- Container 20 oder 40 ft, beidseitig ausfahrbar
- genutzt als Übertragungsraum

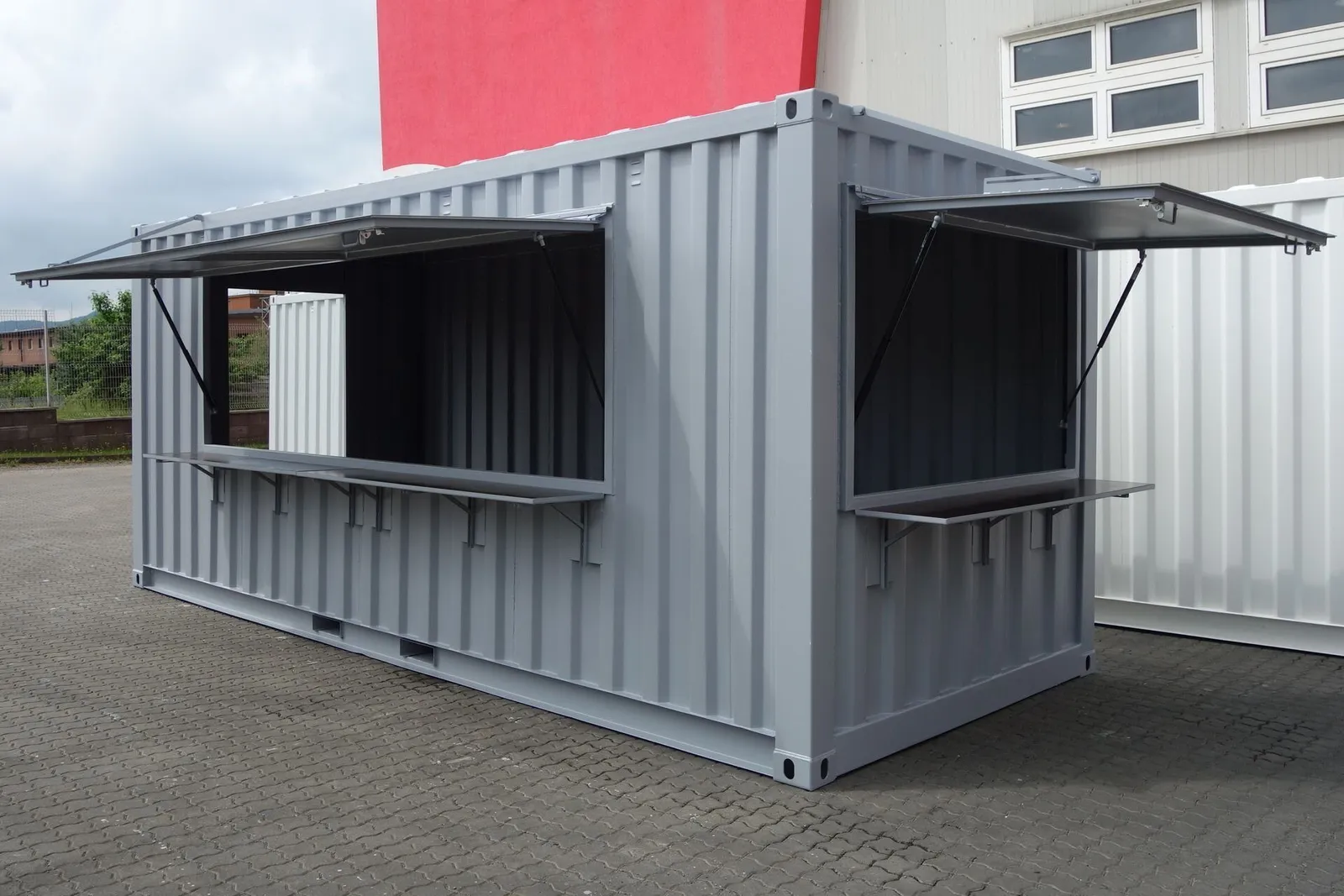

Kiosk- und Ausgabeeinheiten
- Seitenklappe, Theke, Ausgabe, Rollläden
Werkstatt- und Werkzeugmodule
- Werkzeugwände, Werkbänke, klappbare Seitenwände, Rolltore

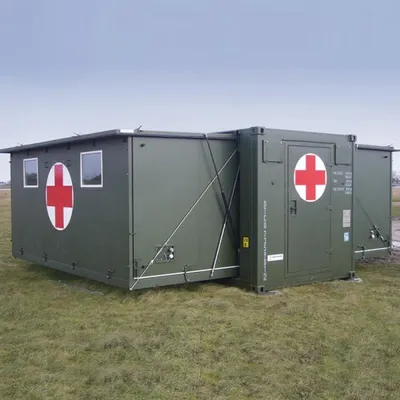

VisualisierungVisualisierung Sanitäts- und Feldmodule
- lackierte Kennzeichnung, Innenaufteilung, Gebäudetechnik
Silos und Bandförderer
- verzinkter Stahl, montiert
- kundenseitig beigestellte Komponenten eingebaut
- Noch keine Fotografie
Padel- und Sportbauten
- überdachte Konstruktion 40 × 10 × 9 m über zwei Plätzen
Baudetail
Was die Detailfotografie zeigt

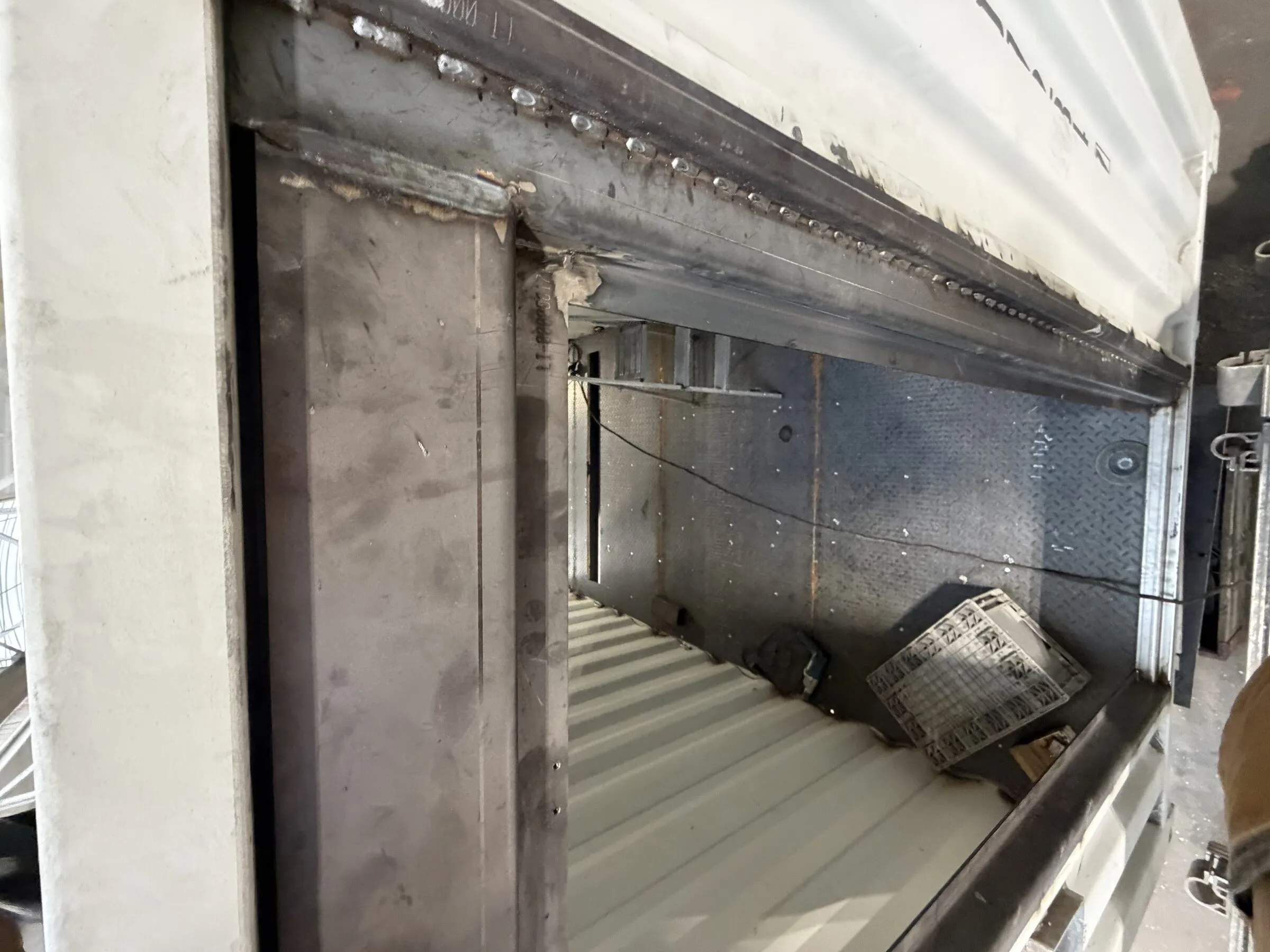

Detail eines geschweißten Stahlrahmens

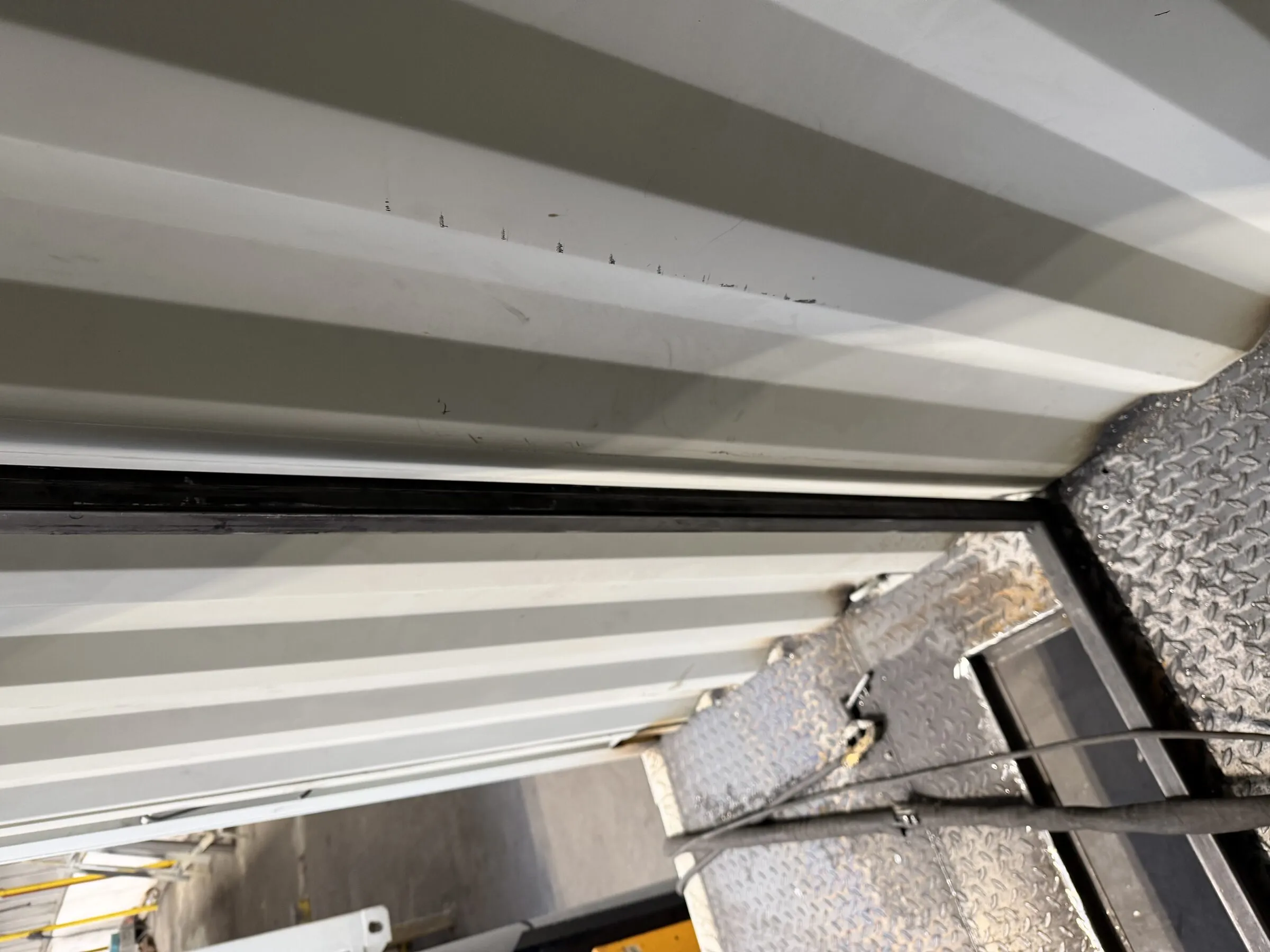

Riffelblechboden wird an einer Ecke eingebaut

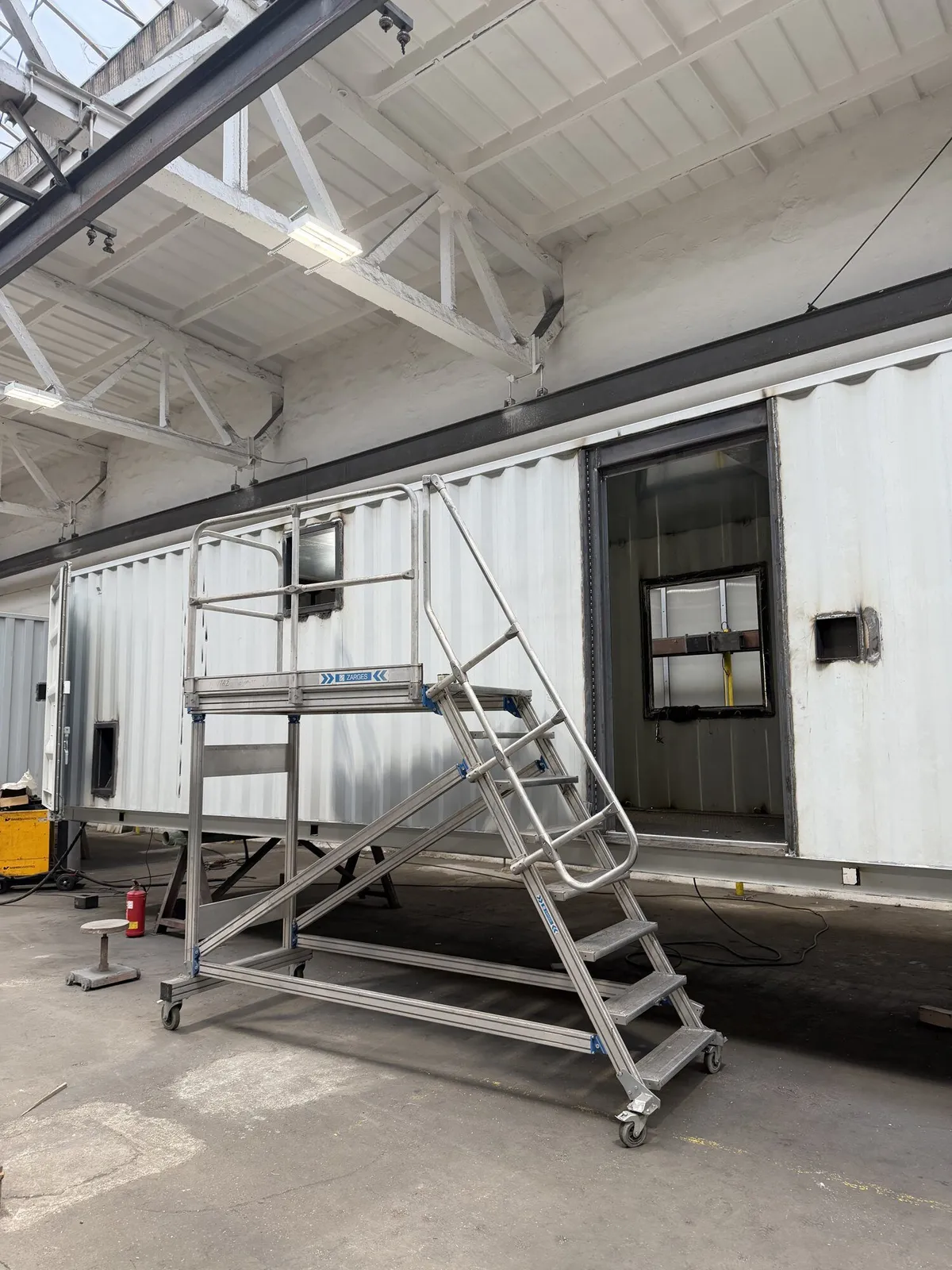

Arbeitsbühne neben einem Modul in der Halle

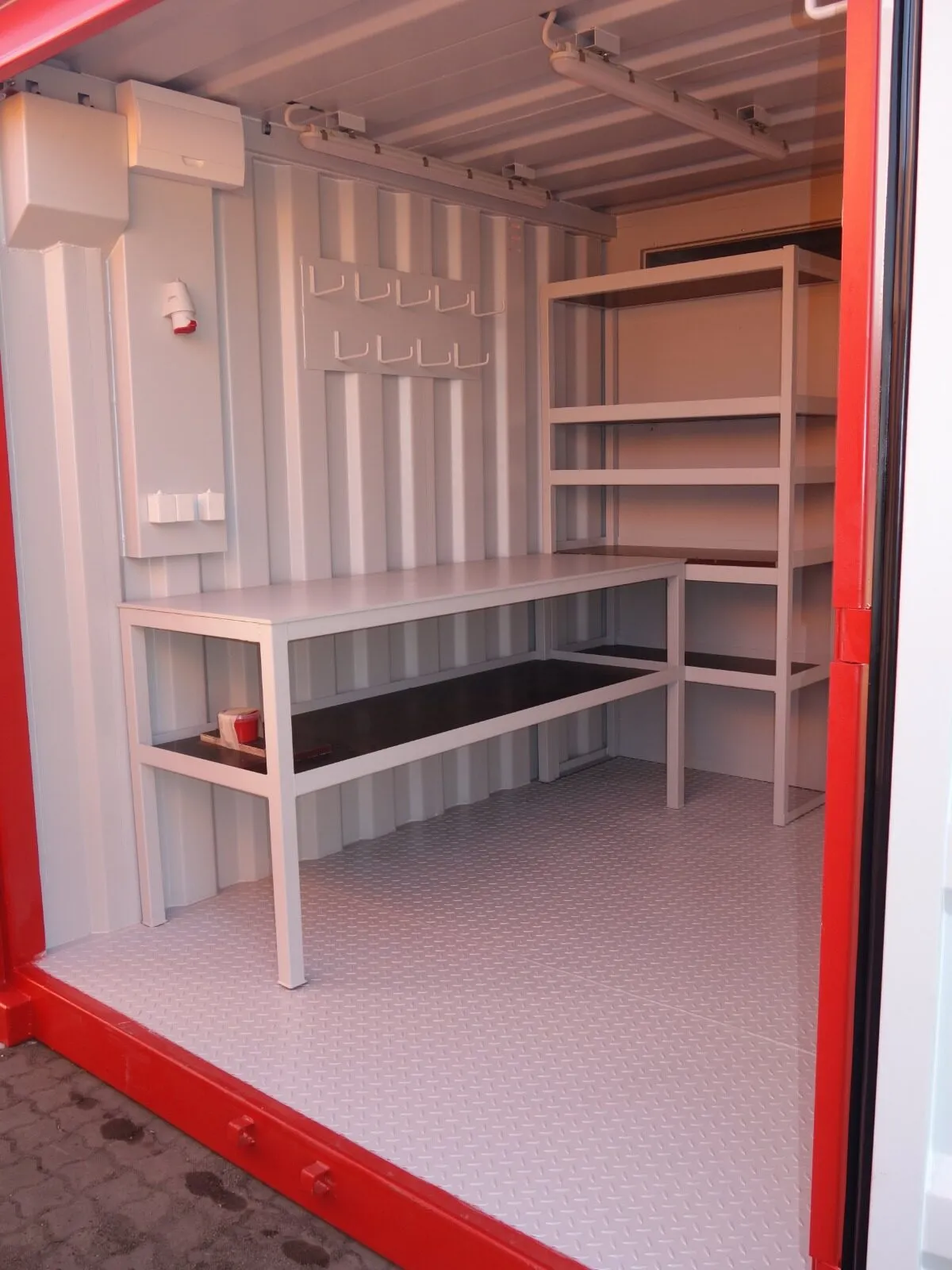

Werkbank- und Regalausbau
Modulrahmen während der Fertigung

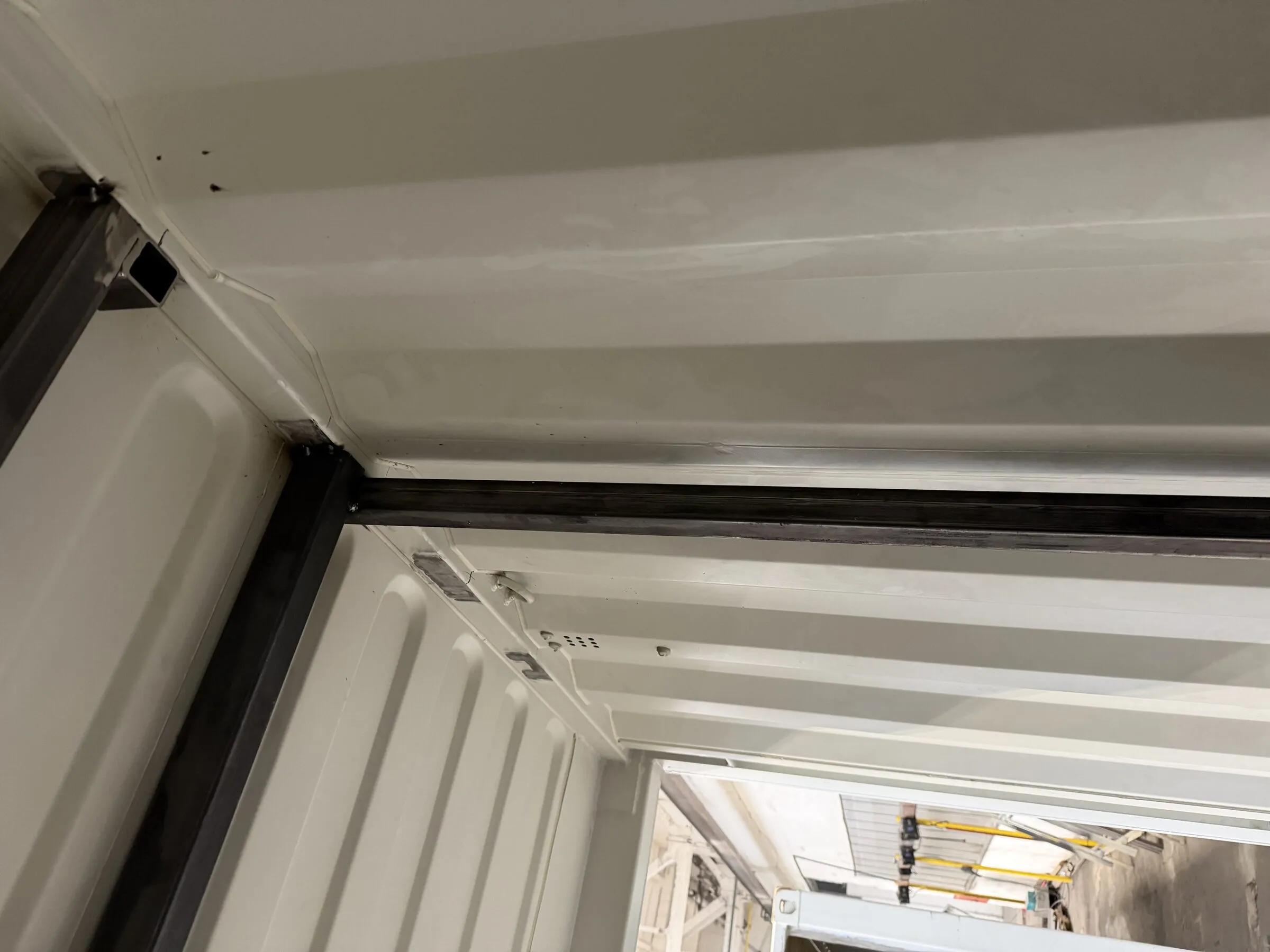

Rahmenecke in der Fertigung
Sondermodul in der Halle

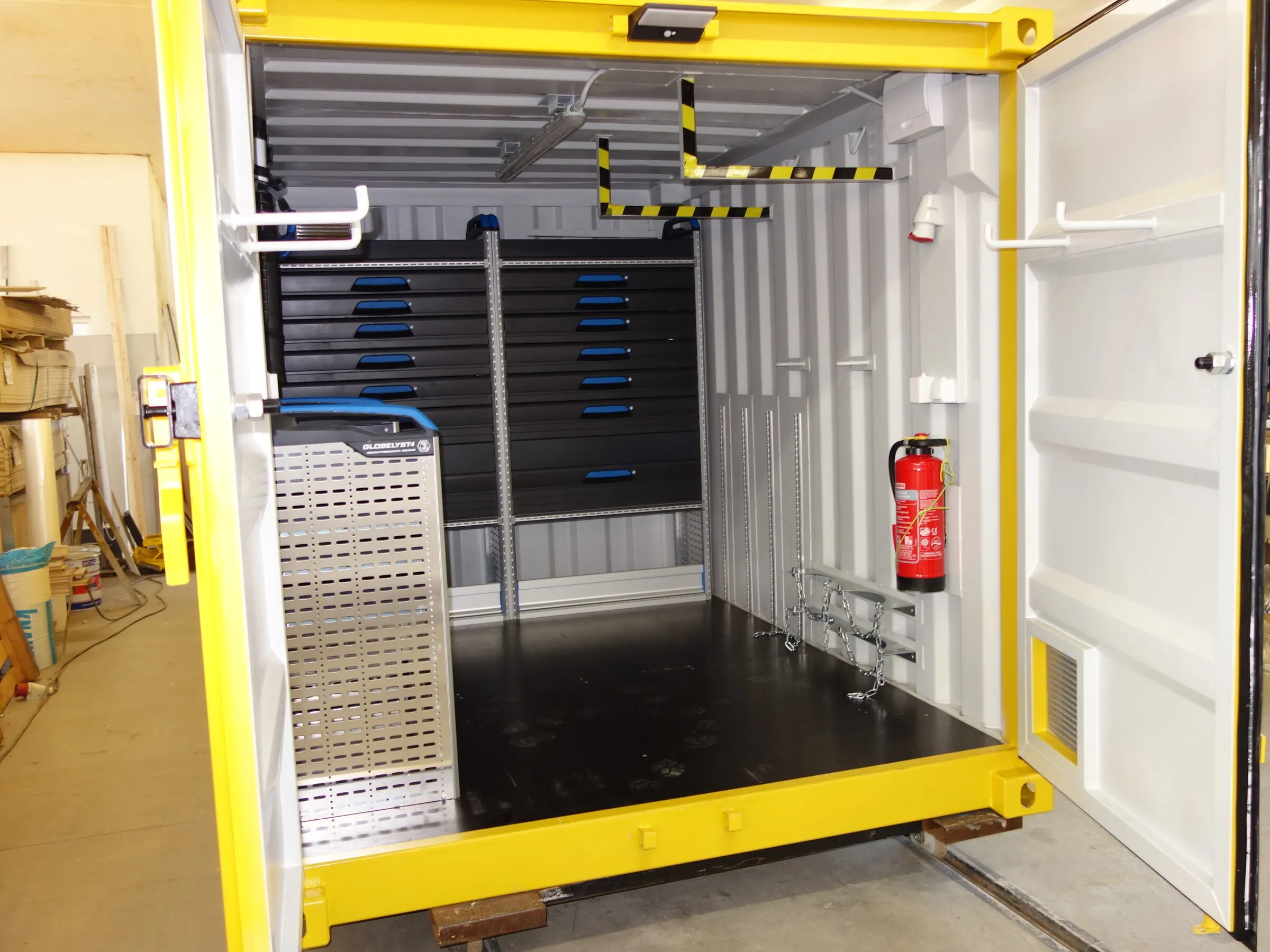

Werkzeugwand und gelber Rahmenausbau

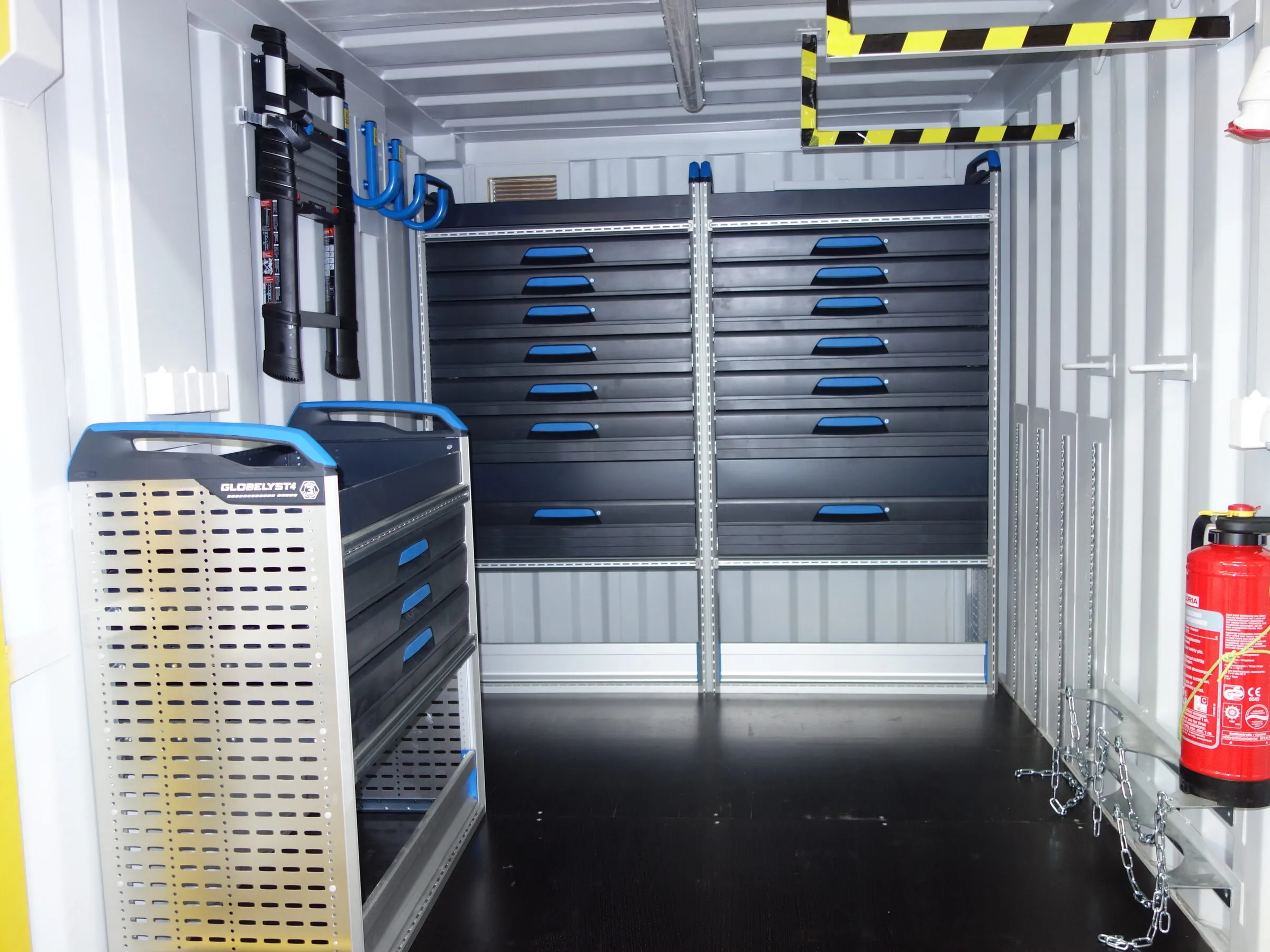

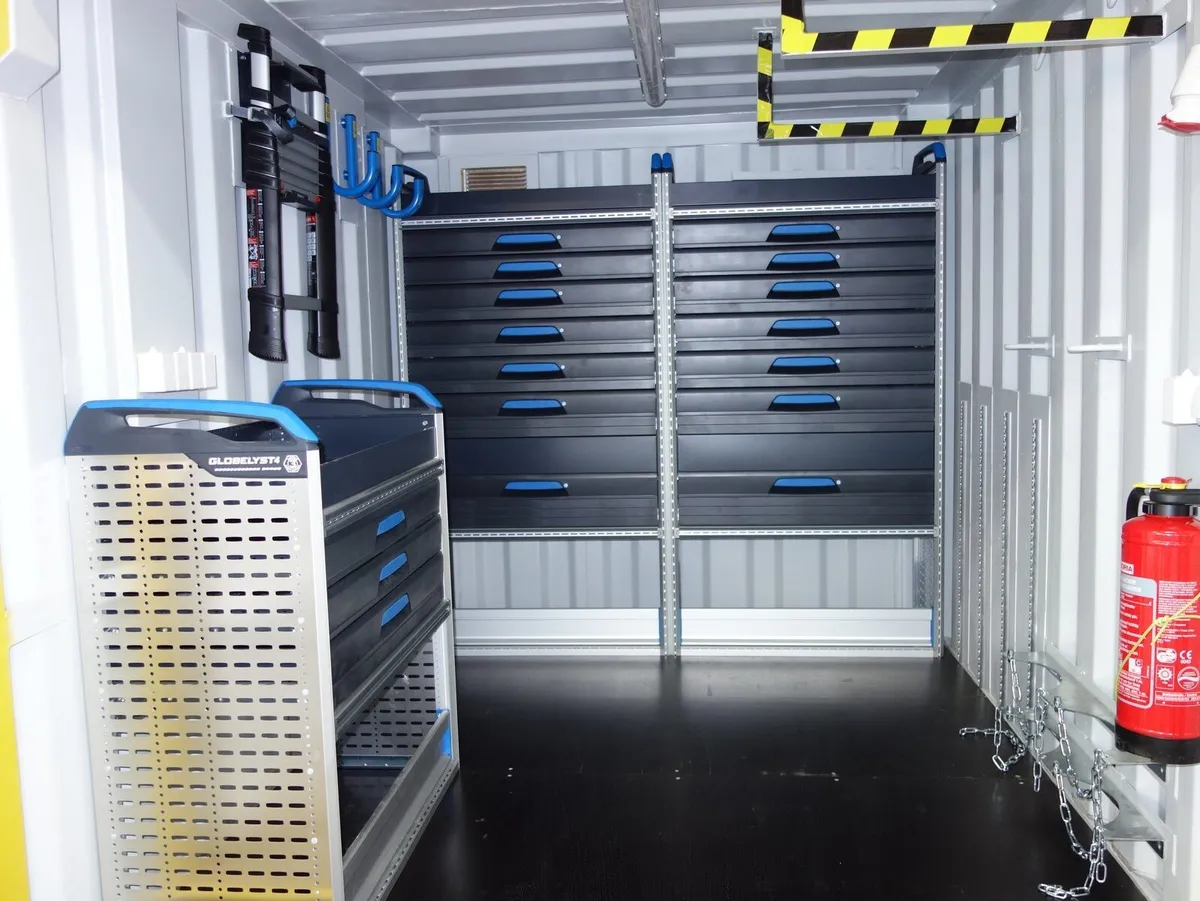

Werkzeugschränke in einem Werkstattmodul
Werkstattausbau, zweite Ansicht

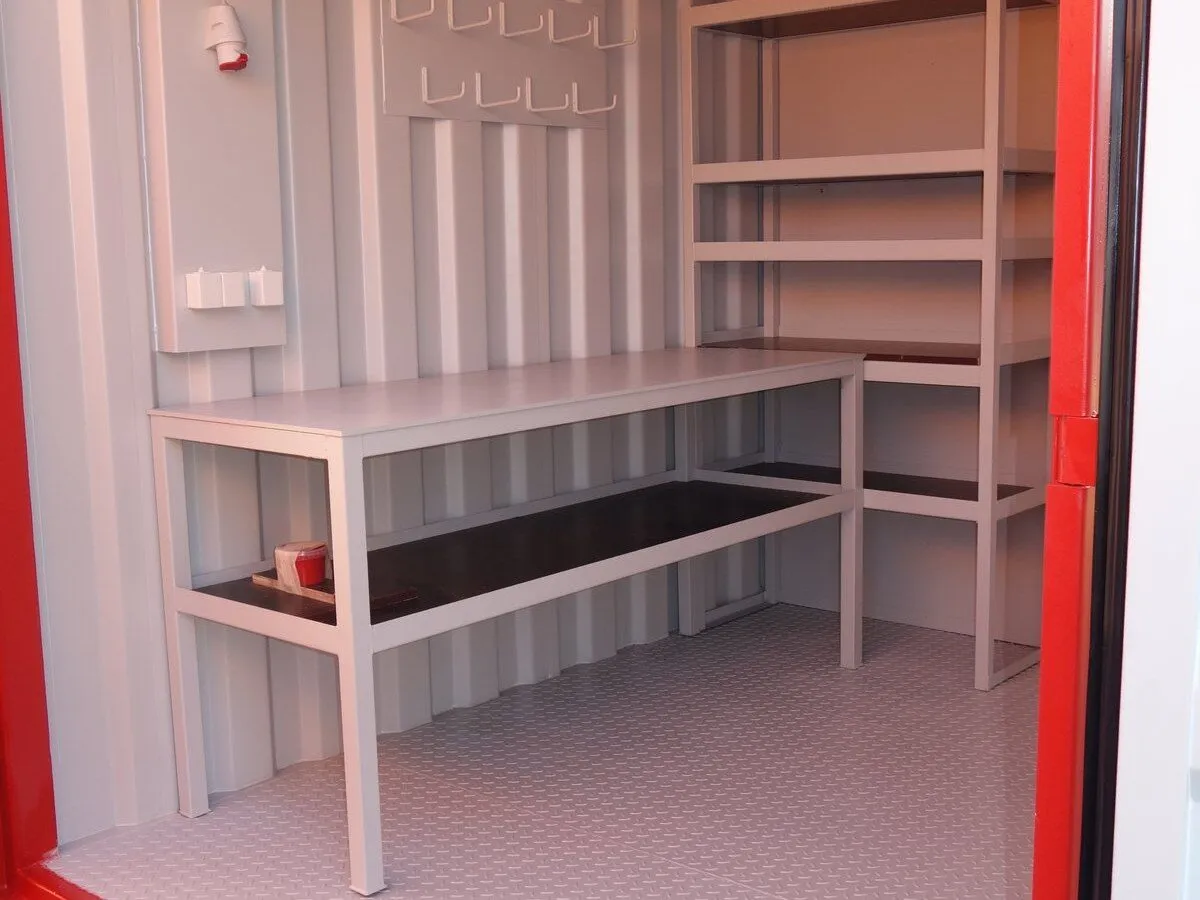

Regale in einem Werkstattmodul
Visualisierungen
Renderings und Zeichnungen, als solche gekennzeichnet

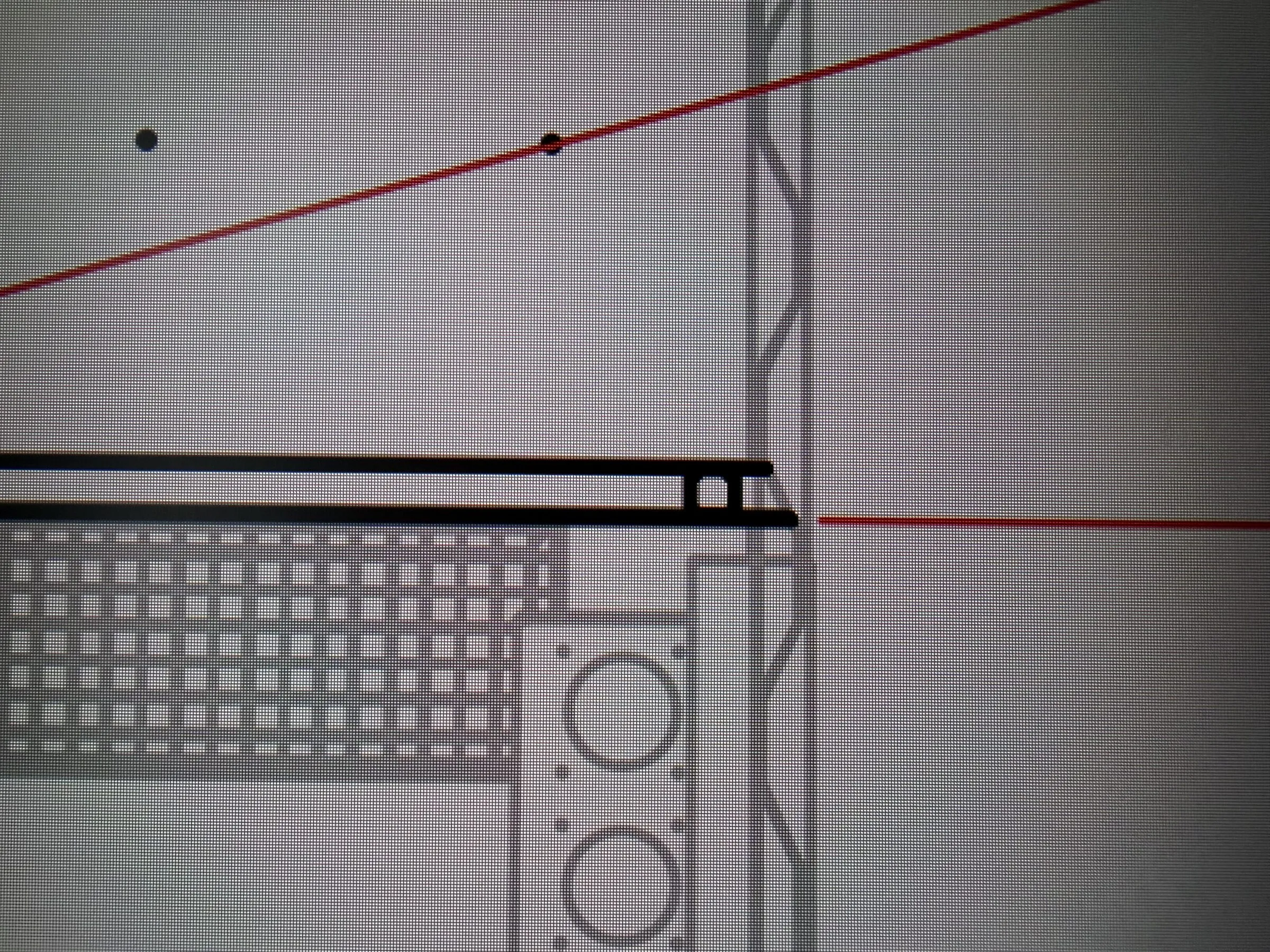

KonstruktionszeichnungKonstruktionszeichnungTragende Rahmenkonstruktion im 3D-Modell

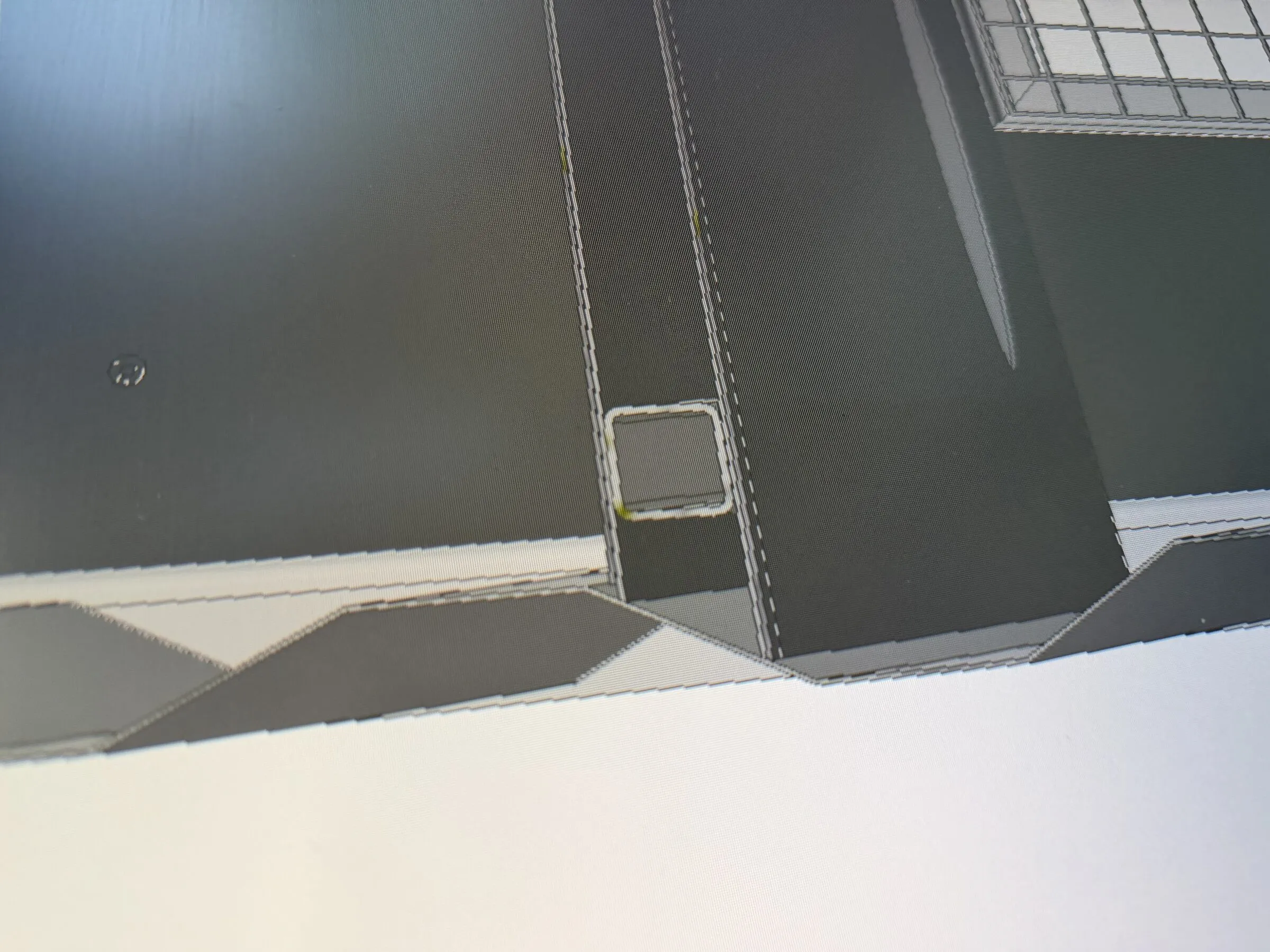

VisualisierungVisualisierungEckbeschlag, 3D-Modell

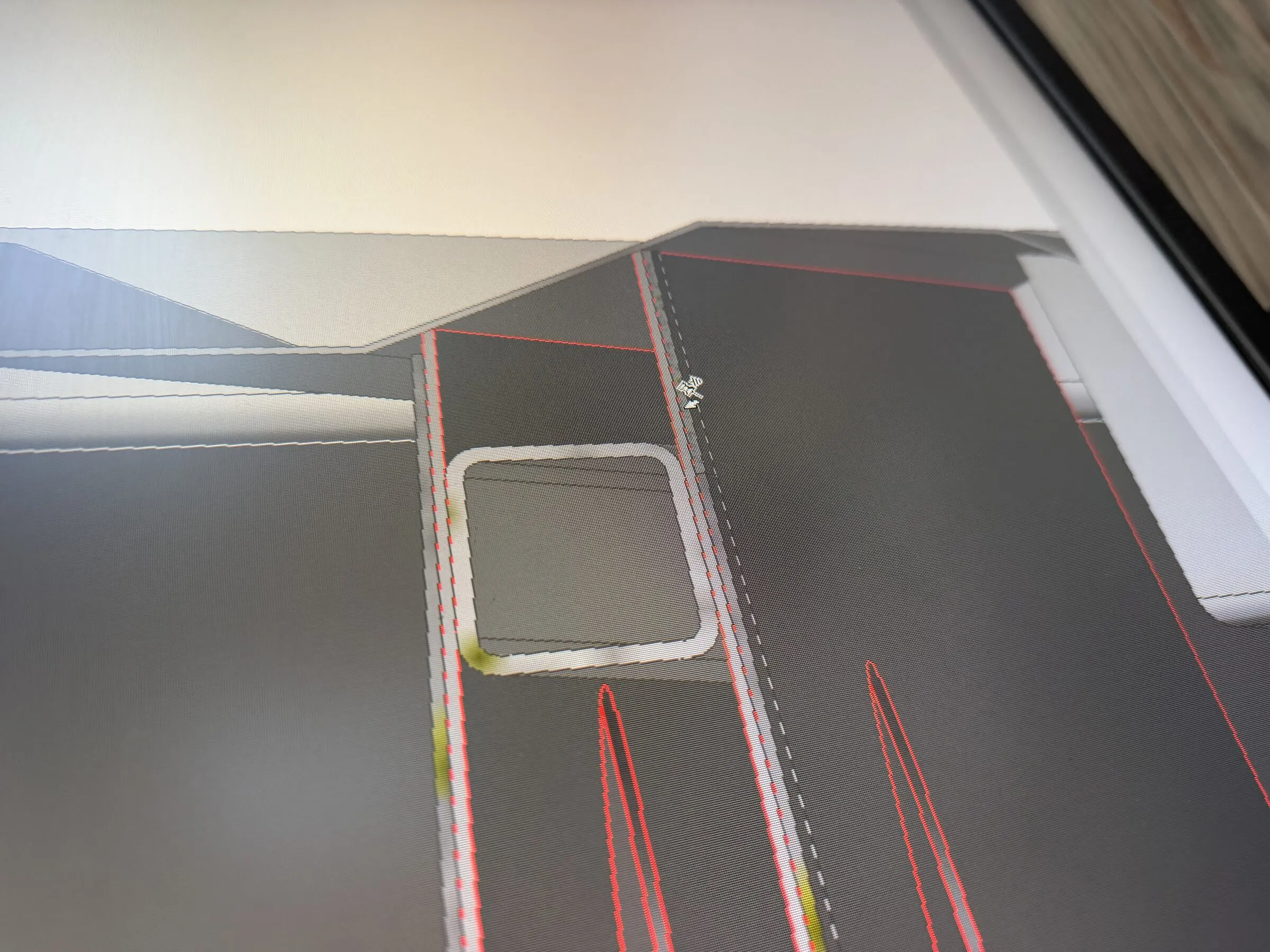

VisualisierungVisualisierungInnenecke, 3D-Modellprüfung vor der Fertigung

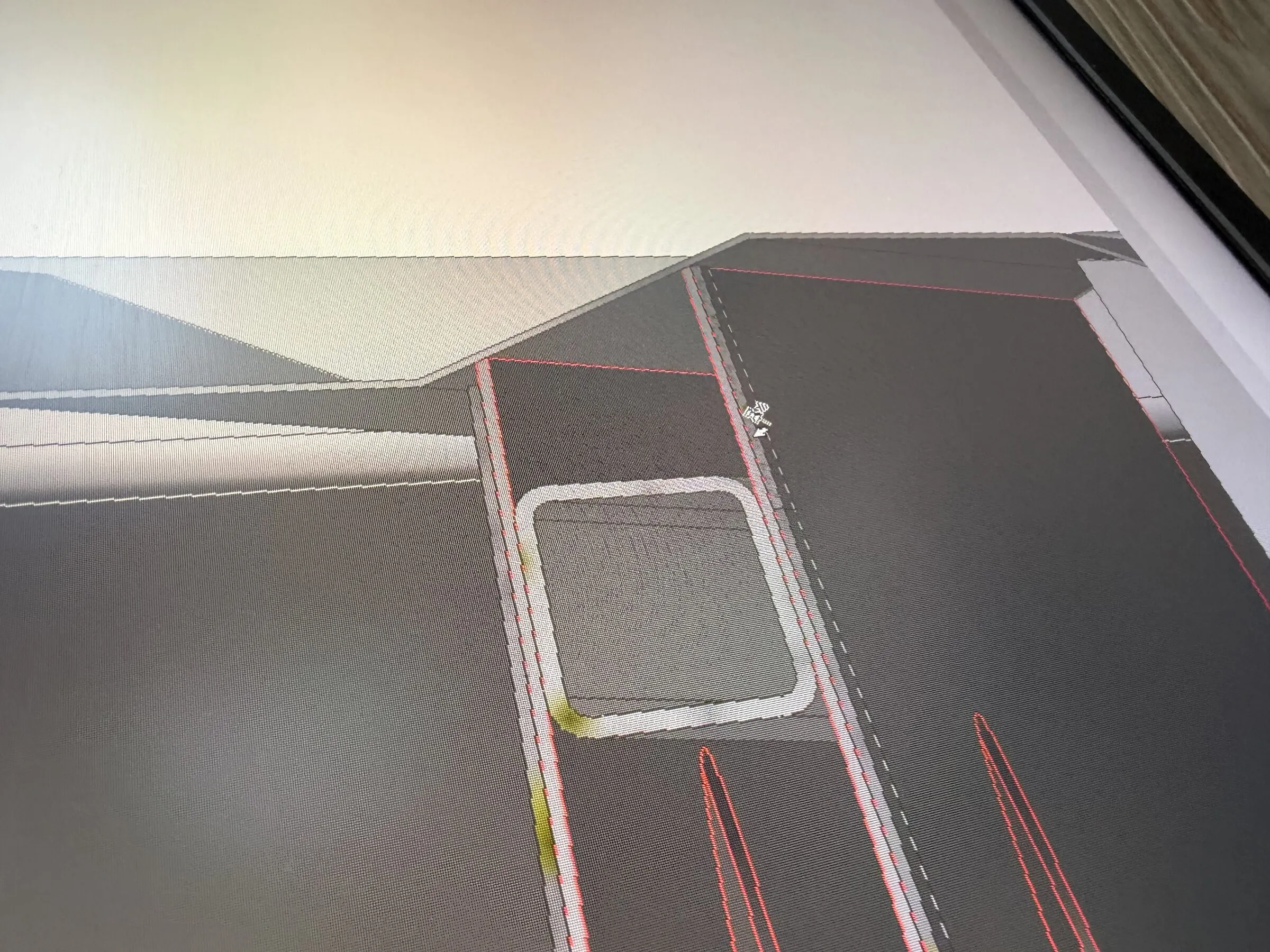

VisualisierungVisualisierungFensteröffnung, 3D-Modell
Normen
Wonach wir bauen und was wir ausstellen
- EN 1090-1 EXC2
- EN ISO 3834-2
- EN ISO 9606
- ISO 9001 / ISO 14001
- EN ISO 8501-1 / ISO 2808 / ISO 12944
- CSC 1972
| Norm | Geltungsbereich |
|---|---|
| EN 1090-1 EXC2 | Ausführung von Stahltragwerken und CE-Kennzeichnung |
| EN ISO 3834-2 | Qualitätsanforderungen für das Schweißen |
| EN ISO 9606 | Schweißerprüfung |
| ISO 9001 / ISO 14001 | Qualitäts- und Umweltmanagement |
| EN ISO 8501-1 / ISO 2808 / ISO 12944 | Vorbereitung, Schichtdicke, Beständigkeit |
| CSC 1972 | Neuzulassung, wo eine ISO-Hülle modifiziert wird |
Ausgestellte Dokumentation
Fertigbarkeitsprüfbericht, As-built-Zeichnungen, Verweise auf Schweißanweisungen, Materialzeugnisse, Beschichtungsbericht, Maßprüfung mit 3D-Messung, wo erforderlich, Funktionsprüfprotokoll.
Nachweis
Referenzen mit einer Zahl dahinter
- 01
Zwei Prototyp-Brandübungscontainer
Vom Kunden-CAD über die Werksabnahme, mit einer dokumentierten und vor Ort abgeschlossenen Nacharbeitsliste, dann in eine Serienpreisstruktur überführt.
Fallstudie lesen - 02
Ein Waffenlagermodul
Konstruiert aus einer schriftlichen technischen Spezifikation ohne gelieferte Zeichnungen, bepreist und angeboten innerhalb von drei Arbeitstagen nach der Anfrage.
Fallstudie lesen - 03
Ein Bandförderer
Für ein Schweizer Unternehmen für Carbon-Capture-Technologie zu Serien- und Prototyppreisen nebeneinander angeboten: verzinkt, montiert, mit eingebauten kundenseitig beigestellten Komponenten.
Leistungsumfang
Was der Preis enthält und was nicht
Enthalten
- Fertigbarkeitsprüfung
- Konstruktion, wo erforderlich
- Fertigung
- Schweißen
- Bearbeitung
- Oberflächenbehandlung und Beschichtung
- Montage
- Prüfung
- Dokumentation
Nicht enthalten
- Vom Kunden spezifizierte beigestellte Ausrüstung
- Bauartzulassung durch Dritte, wo eine notifizierte Stelle erforderlich ist
- Montage vor Ort, sofern nicht angeboten
- Transport
Wenn wir genau das noch nicht gebaut haben, sagen wir es Ihnen und nennen Ihnen das, was wir gebaut haben und dem am nächsten kommt. Zwei Prototypenprogramme in diesem Werk wurden unter den Kosten geliefert, weil das niemand früh genug gesagt hat. Das tun wir nicht mehr, weder Ihnen noch uns gegenüber.
Lieferzeiten
Nach Variante
| Variante | Lieferzeit |
|---|---|
| Fertigbarkeitsprüfung Ihres Pakets | 3-5 Arbeitstage |
| Angebot nach vollständiger Dokumentation | 2-3 Wochen |
| Prototyp nach Zeichnungsfreigabe | 10-14 Wochen |
| Wiederholeinheit | 8-12 Wochen |
| Serie, etabliertes Design | typischerweise 3-4 Monate, aus Lagerhüllen früher |
Zusammenarbeit
Vier Wege zum Kauf
Eine Katalogeinheit kaufen
Wählen Sie aus 94 veröffentlichten SKUs mit vollständigen Spezifikationen, erhalten Sie einen Preis, erhalten Sie einen Liefertermin.
Eine Katalogeinheit anpassen
Beginnen Sie mit einer Standardhülle und ändern Sie, was geändert werden muss. Der schnellste Weg zu einer Anforderung außerhalb des Standards.
Nach Ihrer Spezifikation bauen
Sie bringen die Spezifikation oder die Zeichnungen, wir prüfen sie, wir bauen. Prototyp und Serie werden getrennt bepreist.
Fertigung als Unterauftrag
Sie sind der Hauptauftragnehmer, wir sind die Halle. Kapazität nach EN 1090-1 EXC2 mit AQAP-2110-Qualitätssicherung dahinter.
Ablauf
Von der Spezifikation zur Lieferung in fünf Schritten
- 01
Senden Sie die Spezifikation.
Eine Zeichnung, eine Ausschreibungsanlage oder drei Sätze. Was immer Sie haben.
- 02
Prüfung, schriftlich.
Wir sagen Ihnen, was fehlt oder widersprüchlich ist, bevor irgendjemand anbietet. 3-5 Arbeitstage.
- 03
Angebot.
Bottom-up: Material zum Einkaufspreis, Fremdleistungen, direkte Stunden zum Vollkostensatz. 2-3 Wochen für einen komplexen Bau.
- 04
Design-Freeze und Bau.
Änderungen nach dem Freeze sind Nachträge, bepreist und vereinbart.
- 05
Prüfen, dokumentieren, liefern.
Werksabnahme, wo spezifiziert, vollständiges Dokumentationspaket, Lieferung und Montage, wo angeboten.
FAQ
Fragen, die der Einkauf stellt
Bauen Sie nach einer Fotografie?
Wir fangen damit an. Was wir vor dem Stahlschneiden brauchen, sind Maße, Lasten, die Einsatzumgebung und die anwendbaren Normen. Wir helfen Ihnen, das aufzuschreiben.
Was, wenn unsere Zeichnungen unvollständig sind?
Wir sagen Ihnen genau wo, schriftlich, bevor wir schneiden. Diese Prüfung gehört zum Auftrag.
Verzinken Sie?
Ja, Feuerverzinkung über einen Partnerbetrieb, sowie CARC-, hitzebeständige und ISO-12944-Systeme im Haus.
Was ist das größte Teil, das Sie bearbeiten können?
6,200 × 3,000 × 1,600 mm, bis 16 Tonnen auf dem Tisch.
Mindestmenge?
Eins. Wir zeigen Ihnen den Serienpreis daneben, damit die Mengenentscheidung bei Ihnen liegt.
Senden Sie uns die Spezifikation. Eine Zeichnung, eine Ausschreibungsanlage oder drei Sätze.
Sie erhalten innerhalb einer Woche eine schriftliche Prüfung, ob Sie etwas kaufen oder nicht.
