VisualiseringSkurvogn og kontormoduler
Isolerede kontor-, skurvogns- og vagtskurmoduler, enkeltvis eller samlet i sæt.
- 6 058 x 2 438 til 2 990 mm
- 2 500 mm indvendig højde
- PIR eller mineraluld
- kan stables i 3 etager

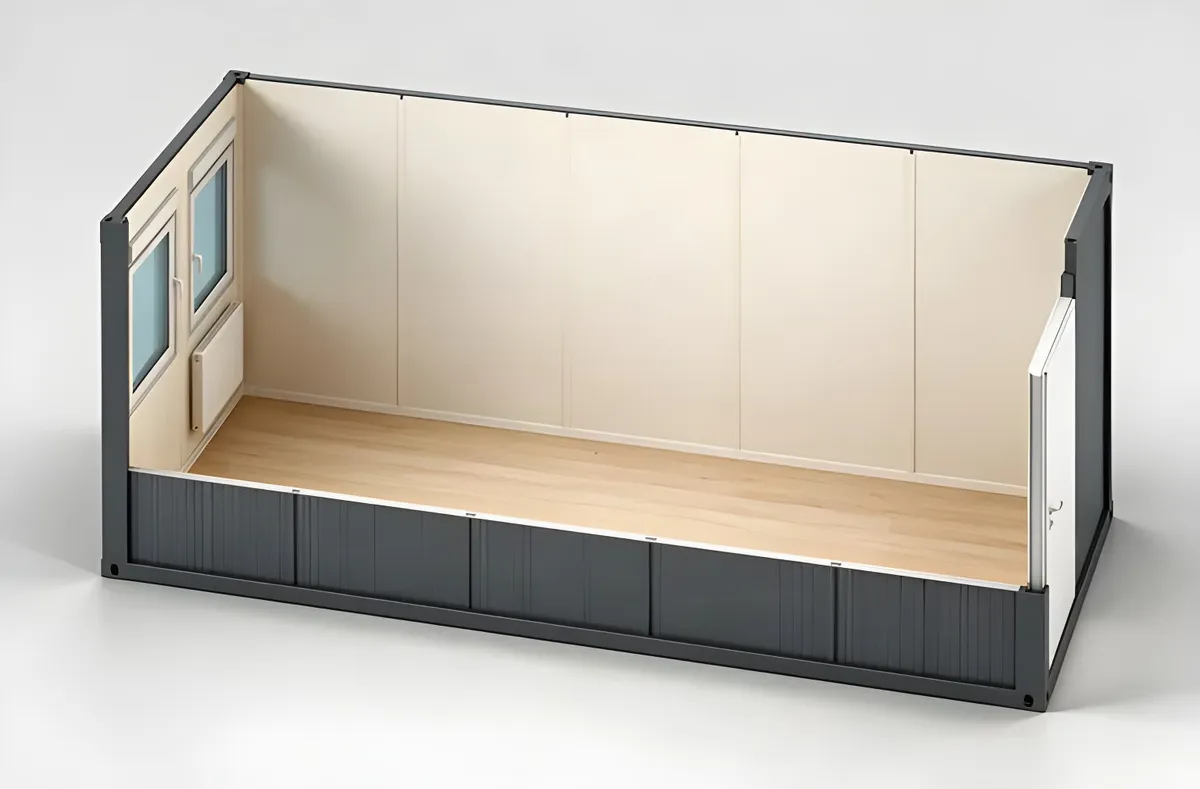

20 fods kontormodul (TC-OFF-20), gennemskåret visualisering
Kontormoduler på 16 og 20 fod samt et 24 fods korridormodul, en 2 990 mm bred udgave, dobbeltmoduler, versioner med toilet eller toilet og bruser, og et kontor i to etager med indvendig trappe. Skurvogne på 10 og 20 fod. Vagtskure på 5 og 10 fod. Vægge af stålplade over mineraluld, PIR i PIR-versionerne. 2 500 mm indvendig højde. Moduler samles på den lange eller korte side eller gennem korridormodulet og kan stables 3 i højden.
Modulerne står på en stålramme uden hjul og sælges som nye.
I 3D
Enheden ved siden af en person
Tegnet ud fra den offentliggjorte specifikations mål i millimeter for TC-OFF-20, i målestoksforhold ved siden af en person. Træk for at dreje den.
Træk for at dreje, brug piletaster til at rotere
Overflade som angivet i den offentliggjorte specifikation: RAL 5010 / RAL 7035.
Åbninger og beslag er dem, specifikationen beskriver. Deres placeringer er vejledende og bærer ikke et mål.
Specifikation
Mål
- Udvendig, standard
- 6 058 x 2 438 x 2 800 mm
- Udvendig, bred
- 6 058 x 2 990 x 2 800 mm
- Fri indvendig højde
- 2 500 mm
Klimaskærm
- Vægisolering
- 60 mm mineraluld, 100 mm PIR i PIR-versionerne
- Tagisolering
- 100 mm mineraluld, 2 x 60 mm PIR i PIR-versionerne
- Gulvisolering
- 100 mm
Belastning
- Gulvbelastning
- 200 kg/m²
- Snelast på taget
- 1,6 kN/m²
- Stabling
- 3 i højden
Installationer
- Opvarmning
- elektrisk konvektor
- Vindue
- 930 x 1 295 mm drej/kip, dobbeltglas, U = 1,1 W/m²K
Specifikation
Mål
- Udvendig, standard
- 6 058 x 2 438 x 2 800 mm
- Udvendig, bred
- 6 058 x 2 990 x 2 800 mm
- Fri indvendig højde
- 2 500 mm
Klimaskærm
- Vægisolering
- 60 mm mineraluld, 100 mm PIR i PIR-versionerne
- Tagisolering
- 100 mm mineraluld, 2 x 60 mm PIR i PIR-versionerne
- Gulvisolering
- 100 mm
Belastning
- Gulvbelastning
- 200 kg/m²
- Snelast på taget
- 1,6 kN/m²
- Stabling
- 3 i højden
Installationer
- Opvarmning
- elektrisk konvektor
- Vindue
- 930 x 1 295 mm drej/kip, dobbeltglas, U = 1,1 W/m²K
Sådan bygges den
Beslutningerne bag tallene
Hvad en skurvogn indeholder.
Skurvognen i kataloget er plug-in-enheden: 10 eller 20 fod på en 2 800 mm høj skal, 60 mm isolering i væggene og 100 mm i tag og gulv, et 1 768 x 1 330 mm drej/kip-vindue med rullegitter, en 875 x 2 000 mm dør, en 36 W lysarmatur og en 2 kW konvektor. Det er et aflåseligt rum med en stikkontakt, hvilket er det, byggeledelsen har brug for.
Hvad sammenkobling af moduler kræver.
Moduler forbindes på den lange side, den korte side eller gennem et korridormodul. Det dobbelte kontor er to 2 438 mm moduler boltet sammen side om side til ét rum på 4 886 mm; det leveres som to enheder og samles på stedet. Korridorvarianterne bærer skillevæggen og gennemgangen inde i modulet, og 24 fods korridormodulet på 7 344 mm er rygraden i cirkulationen i en større blok. Hver samling kræver tre ting fra byggepladsen: bæringspunkter i samme niveau under hvert hjørne, en 400 V 32 A forsyning ved starten af hver modulrække (hvert modul har industristik og -stikkontakt og fører strømmen videre), og rammevarianten uden omløbende tagrender på de samlede sider, så de to rammer flugter. Samlesættet mellem modulerne indgår i vores leverance; de nivellerede bæringspunkter er dit ansvar.
Hvad kunden leverer.
En plan, drænet belægning eller strimmelfundamenter under hjørnepunkterne, dimensioneret til modulets vægt og belastningerne på databladet: 200 kg/m² på gulvet og 1,6 kN/m² sne på taget for katalogets moduler. Strøm til det første modul, vand og afløb til den første sanitetsenhed, og grøfterne imellem. En kranbil eller lastbilkran på dagen, med løfteoptionen angivet på modulet, hvis det skal løftes i hjørnerne i stedet for med gaffeltruck. Møbler, IT og telefoni. Byggetilladelsen, og udførelsesprojekteringen af bygningen som helhed, hvor blokken er mere end en række af enkeltstående enheder. Vi leverer belastningsdata og installationsvejledningen.
Stabling.
Katalogets moduler kan stables 3 i højden på deres egne rammer. Kontoret i to etager med indvendig trappe er det mindste eksempel: to 20 fods moduler, 5 600 mm i alt, én trappe, leveret som et sæt.
Konfigurationer
Varianter, med katalogets visualisering hvor en sådan findes
- Ingen fotografi endnu

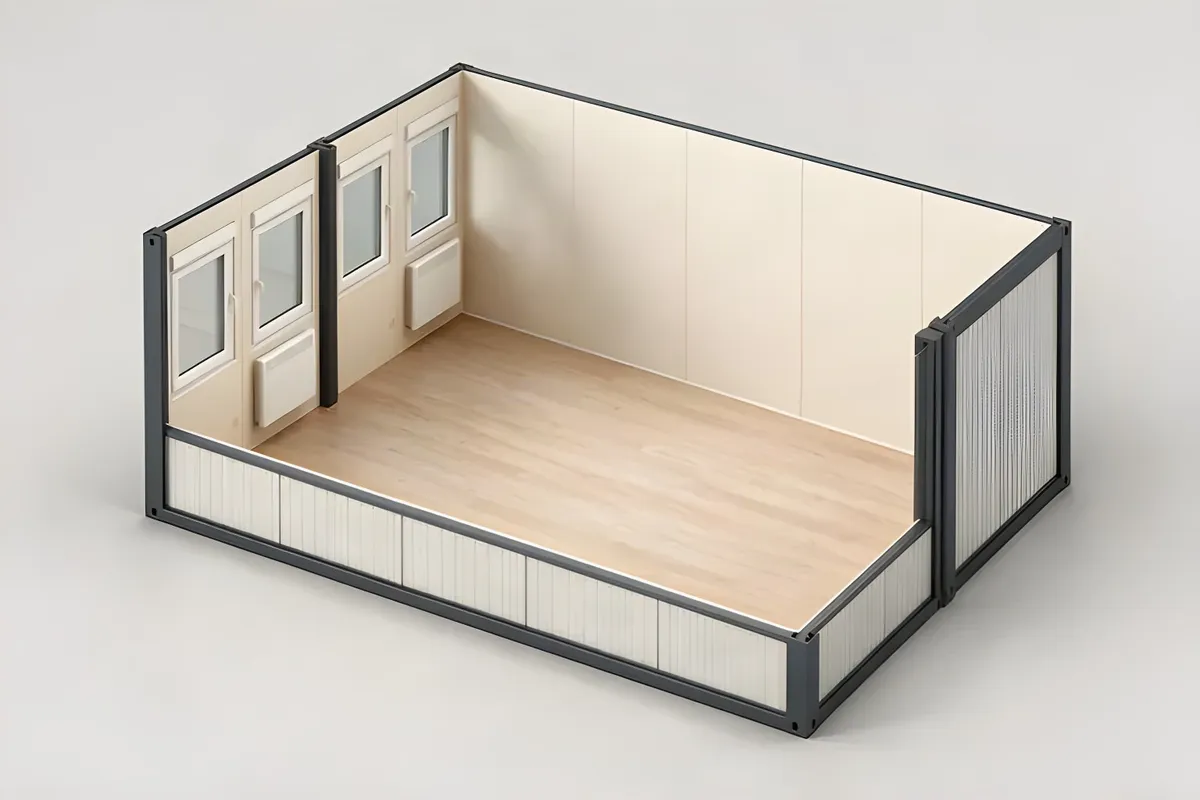

VisualiseringVisualisering20 fods dobbelt kontormodul (TC-OFF-20-DUO), to enheder samlet til ét rum på 4 886 mm

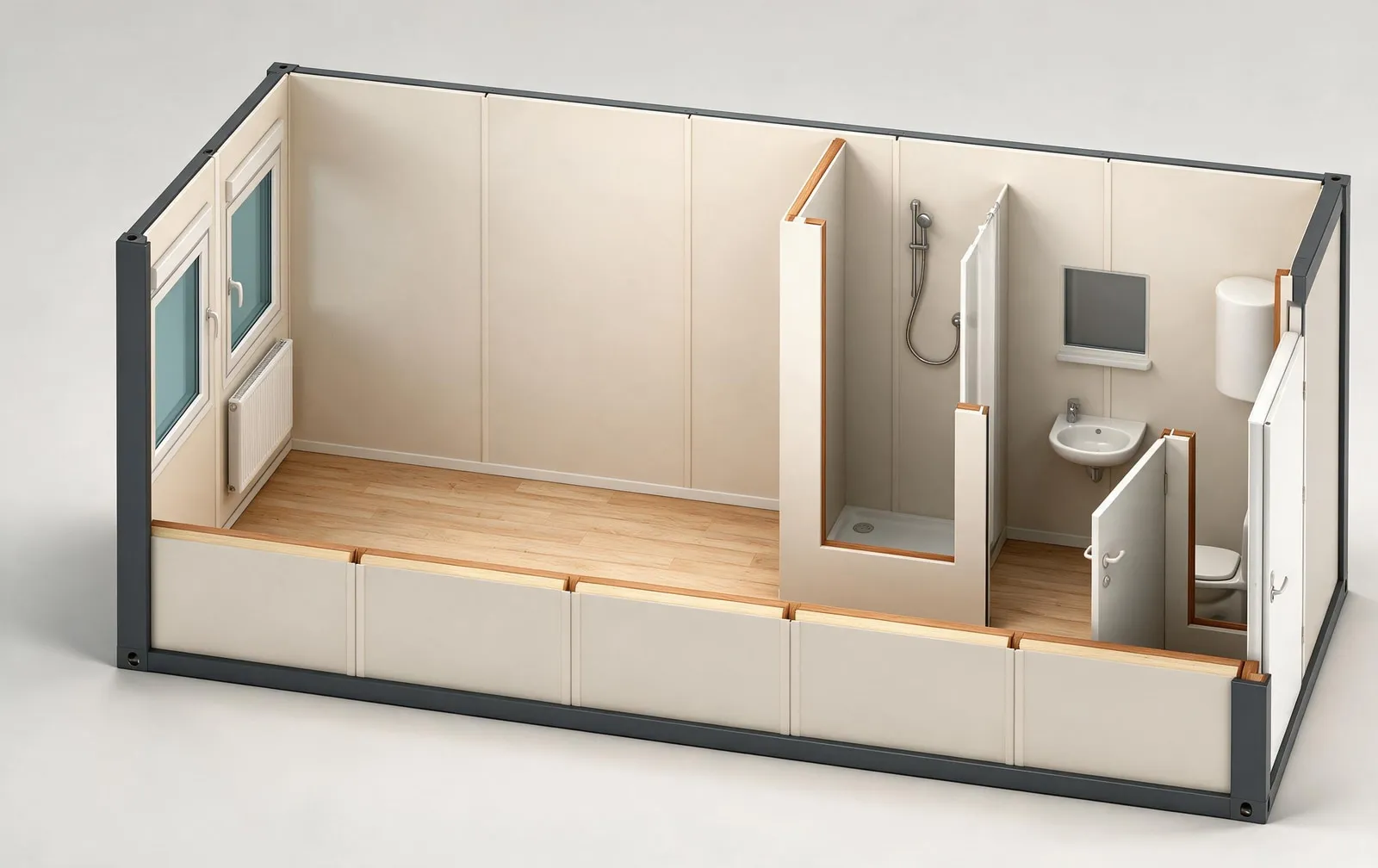

VisualiseringVisualisering20 fods kontormodul med toilet og bruser (TC-OFF-20-WCS) Kontor med toilet, eller toilet og bruser
- 20 fod
- integreret vådrumscelle
- én udvendig tilslutning
- Ingen fotografi endnu
- Ingen fotografi endnu
- Ingen fotografi endnu
Bred udgave, 2 990 mm
- ekstra 550 mm indvendig bredde
- ikke-ISO, kræver tilladelse til særtransport

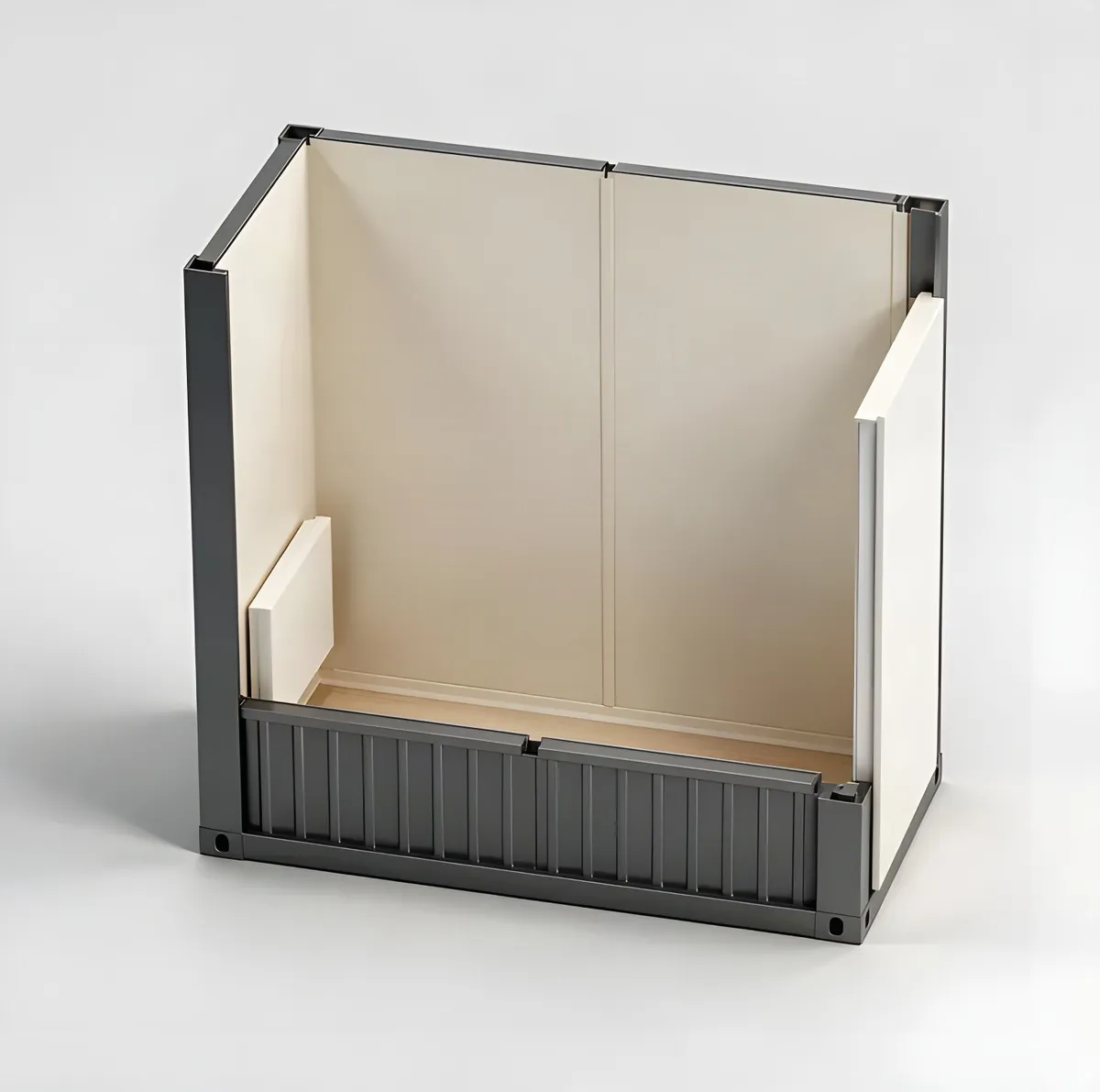

VisualiseringVisualisering5 fods vagtskur, uden vinduer (TC-GATE-05-W0)
Specifikationstabel
17 modultyper, alle offentliggjorte tal
Alle kontor-, vagtskur- og skurvognsmoduler i kataloget, grupperet efter fodaftryk. Isolerings- og vinduestal er hentet fra producentens opbygning, trykt i sin helhed under tabellen. Enheder står i overskriften én gang.
En tom celle er et tal, producenten ikke offentliggør. Intet er anslået, interpoleret eller lånt fra et lignende modul.
Tal, som ikke er offentliggjort af producenten: Indvendig længde, Indvendig bredde, Tara, U-værdi for vægge, tag og gulv, Køling, Brandklasse
Tal som offentliggjort af producenten på hver katalogside.
Opbygning og indretning, i sin helhed
Kataloget gentager den samme opbygning på hvert modul i en serie. Her er den vist én gang pr. serie, med de enheder, den gælder for.
Gælder for
- TC-OFF-16
- TC-OFF-20
- TC-OFF-20-WC
- TC-OFF-20-WCS
- TC-OFF-20-DUO
- TC-OFF-20-COR
- TC-OFF-20-COR-DUO
- TC-COR-24
- TC-OFF-20-STACK2
- TC-GATE-05-W3
- TC-GATE-05-W0
- TC-GATE-10-W3
- TC-GATE-10-W1
- Vægkonstruktion
- 0,5 galvaniseret trapezplade RAL 7035 / 60 mineraluld / PE-folie / 12 lamineret spånplade hvid
- Tagkonstruktion
- 0,5 galvaniseret stålplade / 12 spånplade / 100 mineraluld / dampspærre / 12 lamineret spånplade RAL 9010
- Gulvkonstruktion
- 2 PVC grå svejset / 22 P5 spånplade / 100 mineraluld / 0,5 galvaniseret T-8 trapezplade
- Vinduer
- 930 x 1 295 PVC hvid, drej-kip, dobbeltglas U = 1,1 W/m2K, udvendig rullejalousi
- El-installation
- Skjult installation, sikringstavle, 230 V-stikkontakter, IP65-armaturer med 2 x 18 W LED, udvendig 400 V 5P 32 A industristik og stik, ramme jordet via M10-bolt
- Opvarmning
- Elektrisk konvektorvarmer
- Standardudstyr
- Ikke monteret som standard, fås som tilvalget Lift
- Overfladebehandling
- Ramme RAL 3000
- Ekstraudstyr
- SR-ramme uden perimeter-render, L-transportlommer, FP flat pack
Gælder for
- Vægkonstruktion
- 0,55 mm galvaniseret profilplade, 18 mm profilhøjde
- Isolering
- Tag 100, gulv 100, vægge 60
- Vinduer
- 1 768 x 1 330 drej-kip med rullejalousi, eller 900 x 1 330 i en eller to enheder
- El-installation
- 1 x 36 W lysbjælke
- Opvarmning
- 2 kW elektrisk konvektor
- Overfladebehandling
- RAL 5010, 9010 eller 7035
Gælder for
- Vægkonstruktion
- 0,5 lakeret trapezplade RAL 7035 / 100 PIR-kerne / 0,5 lakeret glat plade RAL 9010
- Tagkonstruktion
- 0,5 galvaniseret stålplade / 12 spånplade / 60 PIR / 60 PIR-sandwichpanel RAL 9010
- Gulvkonstruktion
- 2 PVC grå svejset / 22 P5 spånplade / 100 PIR-plade / 0,5 galvaniseret T-8 trapezplade
- Vinduer
- 930 x 1 295 PVC hvid, drej-kip, dobbeltglas U = 1,1 W/m2K, udvendig rullejalousi
- El-installation
- Skjult installation, sikringstavle, 230 V-stikkontakter, IP65-armaturer med 2 x 18 W LED, udvendig 400 V 5P 32 A industristik og stik, ramme jordet via M10-bolt
- Opvarmning
- Elektrisk konvektorvarmer
- Standardudstyr
- Ikke monteret som standard, fås som tilvalget Lift
- Overfladebehandling
- Ramme RAL 3000
- Ekstraudstyr
- SR-ramme uden perimeter-render, L-transportlommer, FP flat pack
Visualiseringer
Renderinger og tegninger, mærket som sådan

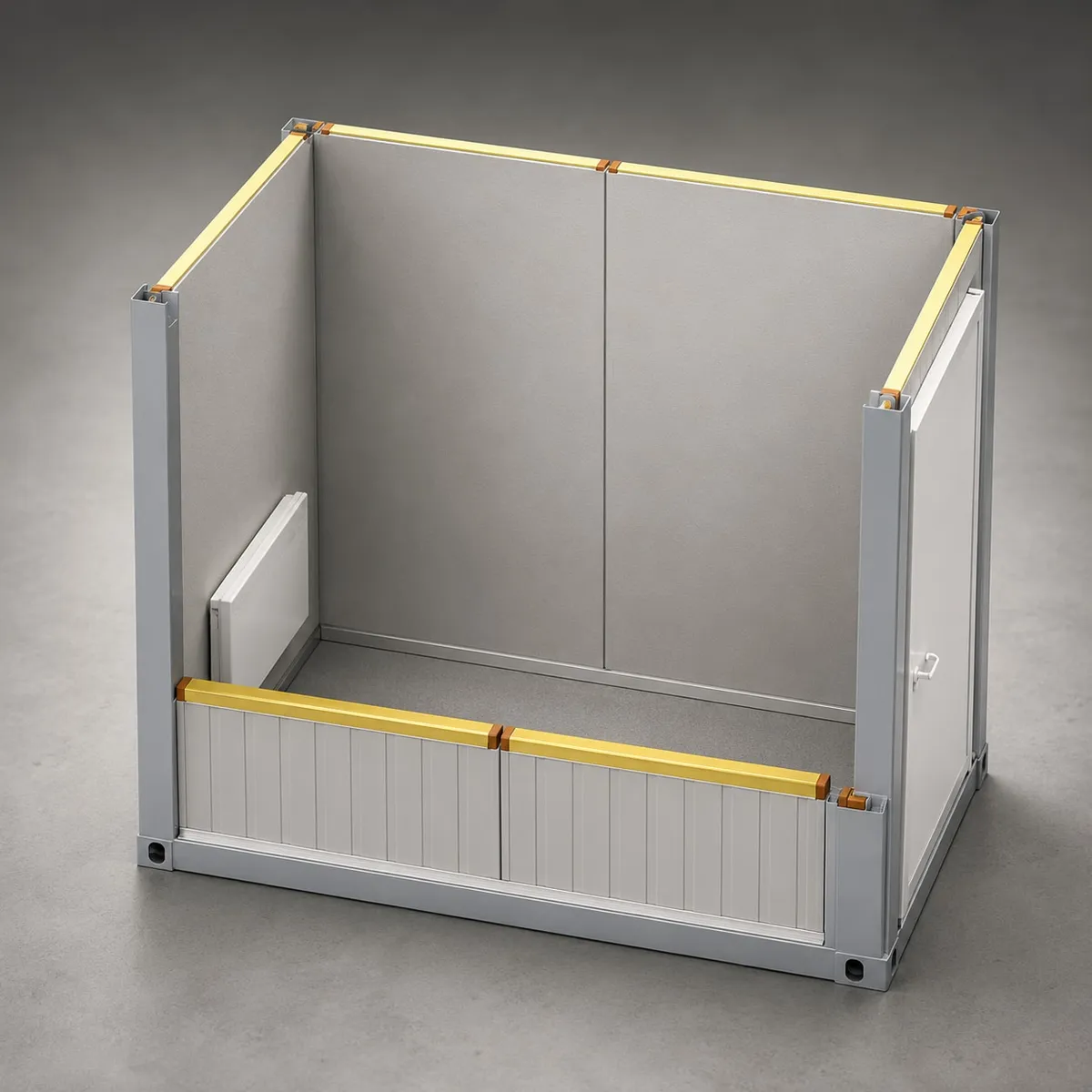

VisualiseringVisualisering16 fods kontormodul (TC-OFF-16), skal med monterede vægpaneler

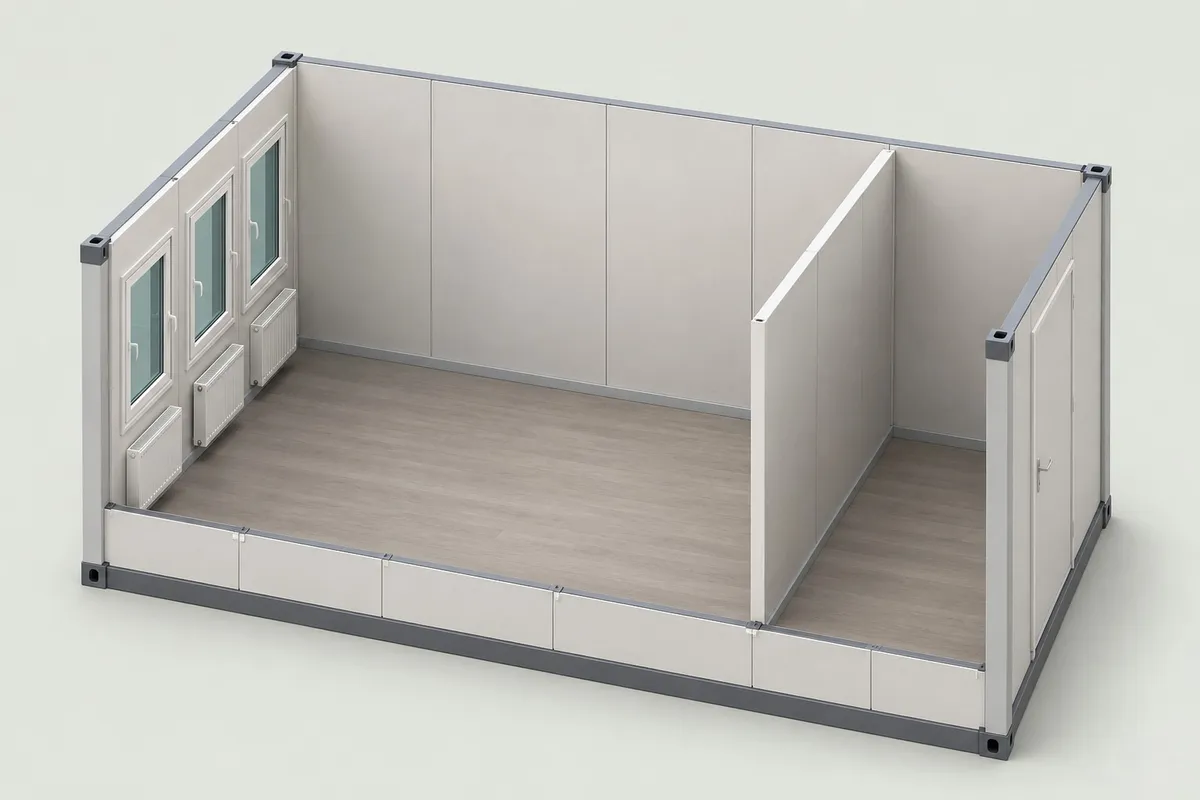

VisualiseringVisualisering20 fods kontormodul med korridor (TC-OFF-20-COR)

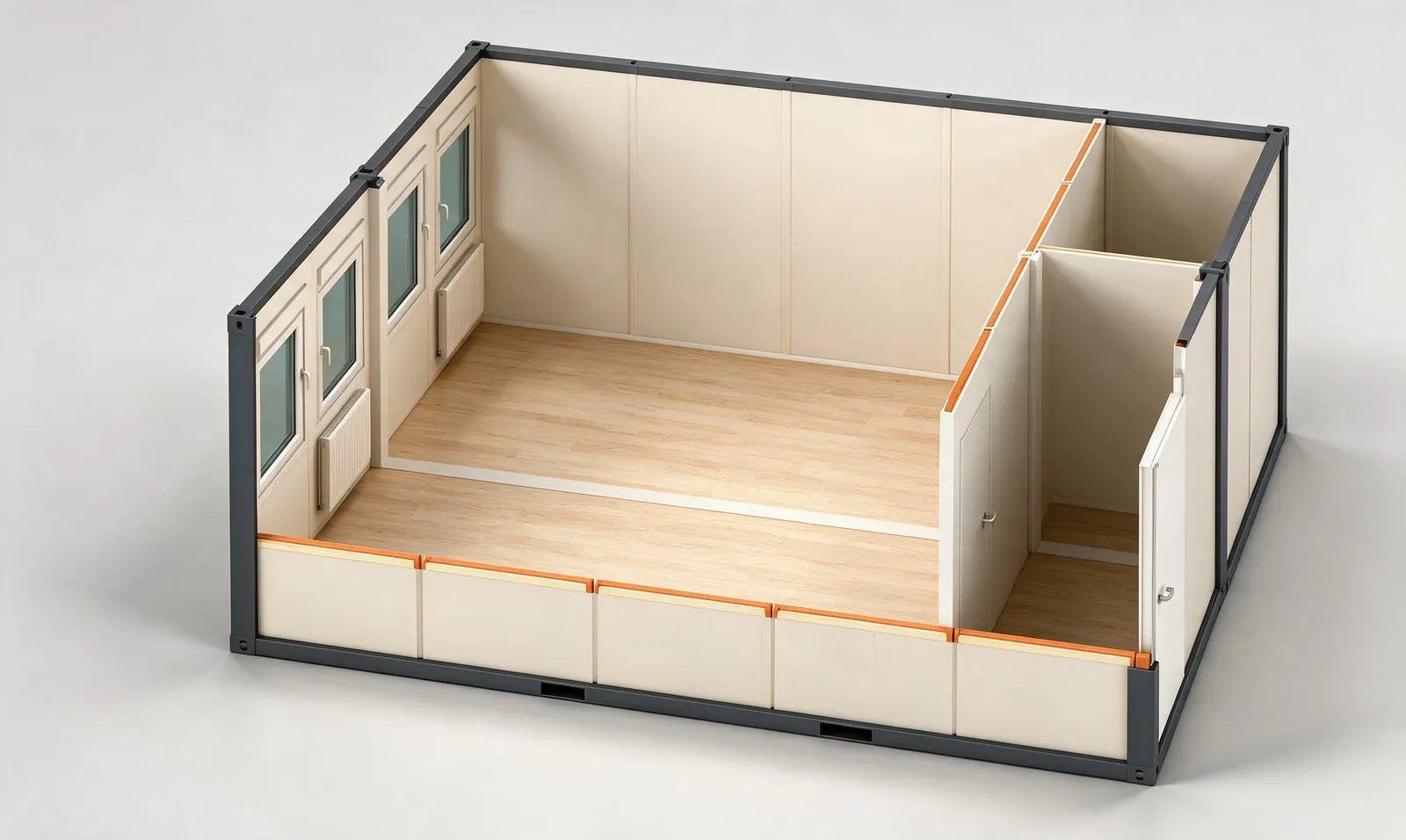

VisualiseringVisualisering20 fods dobbelt kontormodul med korridor (TC-OFF-20-COR-DUO)

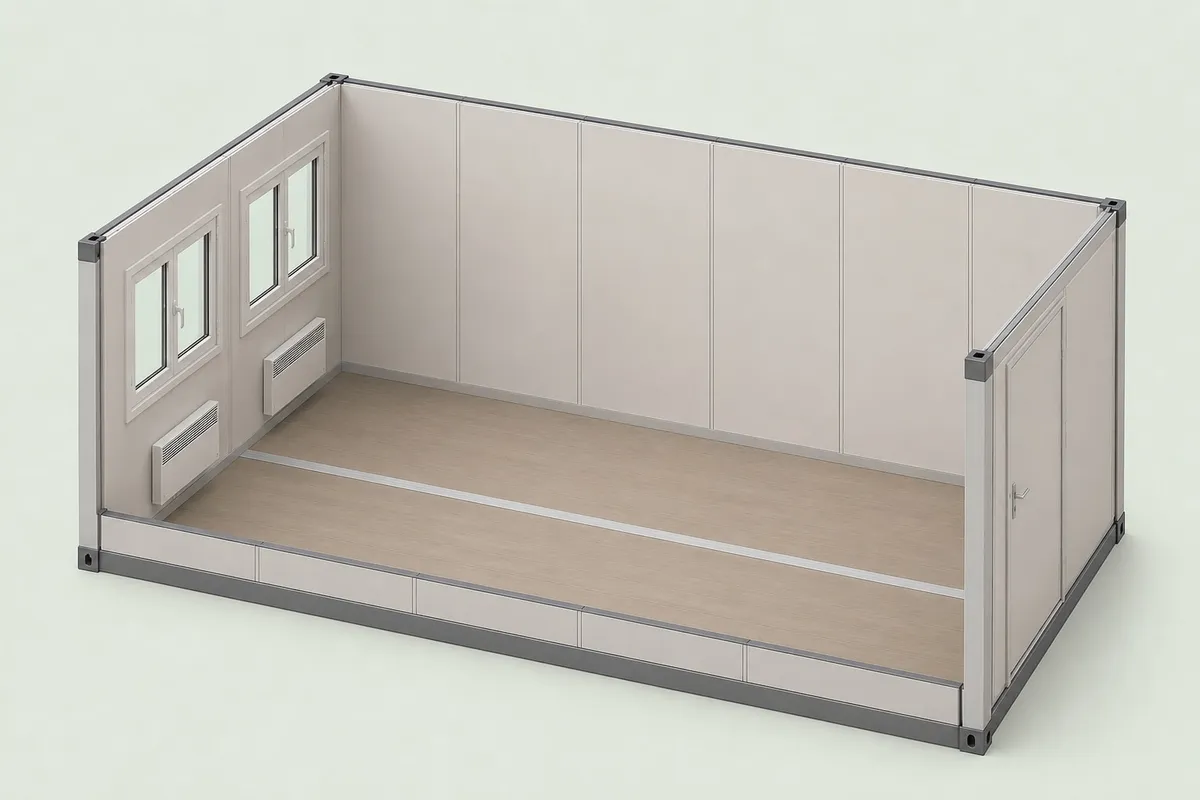

VisualiseringVisualisering24 fods korridormodul (TC-COR-24), 7 344 mm cirkulationsmodul
VisualiseringVisualiseringKoncept for modulbygning i tre etager
VisualiseringVisualiseringModulbygning i tre etager, andet perspektiv
Omfang
Hvad prisen omfatter, og hvad den ikke omfatter
Inkluderet
- Modul, isolering og indvendig beklædning
- El frem til modulets grænse
- Varmeenheder
- Vinduer og døre
- Udvendig overfladebehandling
- Samlesæt mellem moduler
- Belastningsdata
- Installationsvejledning
Ikke inkluderet
- Fundamenter, befæstet areal og klargøring af byggepladsen
- Udvendige forsyningstilslutninger frem til modulet
- Møbler
- IT og telefoni
- Udførelsesprojektering af bygningen som helhed
- Byggetilladelser og byggeledelse
FAQ
Spørgsmål indkøbere stiller
Kan disse stables?
Ja, i tre etager som standard.
Hvad er den reelle indvendige højde?
2 500 mm på et modul med 2 800 mm udvendig højde. Det er det tal, din projekterende har brug for.
Har katalogets moduler køling?
Nej. Katalogets kontor-, vagtskur- og skurvognsmoduler opvarmes med en elektrisk konvektor som standard, og der er ikke offentliggjort nogen køling for dem.
Hvad er U-værdien for væggene?
Producenten offentliggør vinduets U-værdi på 1,1 W/m²K og isoleringstykkelsen pr. lag, 60 mm mineraluld i væggene og 100 mm i tag og gulv, men ikke en U-værdi for klimaskærmen.
Send os specifikationen. En tegning, et udbudsbilag eller tre sætninger.
Svar inden for en hverdag. Tilbud inden for 3 til 5 hverdage.
