Verlegbares Feldlagersystem
- 12
- Modultypen in einem System
- 1 MW
- installierte Erzeugungsleistung
- 58.5 m³
- Trinkwasser
- 63 m³
- Abwasser
- 300
- Essen je Küchenmodul
Die Aufgabenstellung
Ein Feldlager ist keine Containerbestellung. Es ist ein System: Menschen müssen schlafen, sich waschen, essen, Lebensmittel kühl halten, Strom haben, Kraftstoff für den Strom haben, Wasserzulauf und Wasserablauf haben und einen Platz für die Ersatzteile. Tanax hat das gesamte Set Modul für Modul gegen eine detaillierte Leistungsbeschreibung spezifiziert und bepreist und anschließend seine eigene frühere Bepreisung gegen diese Beschreibung geprüft und korrigiert.
Das System
Was das System enthält
| Modul | Mengenlogik | Maßgebliche Spezifikation |
|---|---|---|
| Sanitär | bis zu 10 | ISO 1C, Leergewicht ≤ 6,500 kg, WC-Abschnitt (2 Kabinen, 2 Urinale, 2 Waschbecken, 10 L Erhitzer, Schlauchtrommel) + Duschabschnitt (3 Duschen, 2 Waschbecken, 2 Händetrockner, 2 Klappsitze, 300 L Erhitzer, Schlauchtrommel), Legionellenschutz an beiden Erhitzern, 32 A, 100 m Kabel |
| Wäscherei | 1 | Leergewicht ≤ 7,500 kg, 6 × 8 kg Profi-Waschmaschinen + 6 × 8 kg Trockner paarweise gestapelt, Selbstbedienung für 6 gleichzeitig, 125 A, 30 m Kabel, Wasserenthärter zwingend, 500 lx |
| Küche | bis zu 6 Sets, je 2 Container | 300 Essen Vollmenü / 900 Suppe und Getränke, Heißseite + Kaltseite an der Längsseite verbunden, 20 × GN 1/1 Kombidämpfer, 4,300 L Kühlung, Tunnelspülmaschine mit 1,100 Tellern/h, 125 A je Container, Haubenlöschanlage, 600-1,000 lx |
| Kühlmodul | 1 | Leergewicht ≤ 4,500 kg, +2 bis +5 °C Kühlen und −25 bis −18 °C Gefrieren hinter einer verstellbaren Trennwand, Türen an der Längsseite für eine EUR-Palette, Tiefkühl-PVC-Streifenvorhang, integrierter Multi-Fuel-Generator mit ≥ 24 h Autonomie und Autostart, 24 V / 250 A Fahrzeugstart-Ausgang, Einschließalarm und Innenentriegelung zwingend, Regalböden je 350 kg |
| Trinkwasser | 9 | ISO 1CX Niedrigrahmen 0.812 m hoch, 6.5 m³ Edelstahltank, Leergewicht ≤ 3,350 kg, 2 Edelstahlpumpen mit 5 m³/h / 6 bar / 8 m Saughöhe / 1.2 kW / IP-44 / 55 dB(A), automatische Tankheizung bis −32 °C, 2 Zoll Camlock, EU 2184/2020 |
| Abwasser | bis zu 19 | ISO 1CX, 7.0 m³ Edelstahltank, Leergewicht ≤ 3,300 kg, 2 Abwasserpumpen, gasdichte Abdeckungen gegen H₂S / CH₄ / NH₃, akustische und optische Hochstandsalarme, automatische Heizung bis −32 °C, Storz 110-A Ein- und Ausgang |
| Kraftstoff | 1 | Voller ISO-1C-Rahmen nach ISO 1496-3:2019, 24-25 m³, doppelwandig ASTM A240 316/316L mit Zwischenraum-Leckagealarm, Multi-Fuel, Diesel-ATEX-Pumpe mit 25 m³/h, 4 Abgänge, einer je Generator, Laufsteg mit klappbaren Handläufen, UN T4 / ADR Klasse 3 |
| Erzeugung | 4 | je 250 kW = 1 MW, ≤ 65 dB(A) in 7 m bei Volllast, Multi-Fuel, Generator Klasse H IP-22 mit G2-Permanentmagnet-AVR, Kaltstart bei −30 °C mit 30-minütiger Blockvorwärmung, CAN-Bus-Parallelbetrieb von 1-4 Einheiten, 20 Ausgangssteckverbinder, robustes MIL-STD-810H IP-65 Notebook je Einheit, Einbruchalarm nach EN 50131-1 Grad 2, UHF-Fernalarm auf 1 km |
| Verteilung PDU | bis zu 2 | 37 Abgänge (5 × 125 A, 10 × 63 A, 10 × 32 A, 10 × 16 A, 2 × Schuko), gespeist von bis zu 4 Generatoren plus Netz, ATS, SPS-Lastmanagement und prioritätsgesteuerter Lastabwurf, HMI ≥ 10", Datenaufzeichnung ≥ 1 Jahr, FI-Schutzschalter Typ B, ESD-Boden, 25 kW Heizung, ≥ 20 % Reserve-Steckverbinder mitgeführt |
| Verteilung SDU | 20 | zwei Typen, IP-65 verzinkt, betriebsfähig bei 0.3 m Überflutung, palettiert |
| Lager | 1 | ISO 1C, 3 mm Stahl-Innenboden, staplerbreite Doppeltüren mit Beschlägen nach EN 1125, Türrahmenheizung unter +4 °C, nimmt die SDUs, 27 Kabel, Kabeltrommel, fahrbaren 50 kg Löscher, 5 Kraftstoffschläuche und Ersatzteile auf |
| Blitzschutz und Verkabelung | über 7 Container | Blitzschutz für 4 Generatoren, den Kraftstoffcontainer und 2 PDUs; H07RN-F-Kabelsätze mit 125 / 63 / 32 / 16 A |

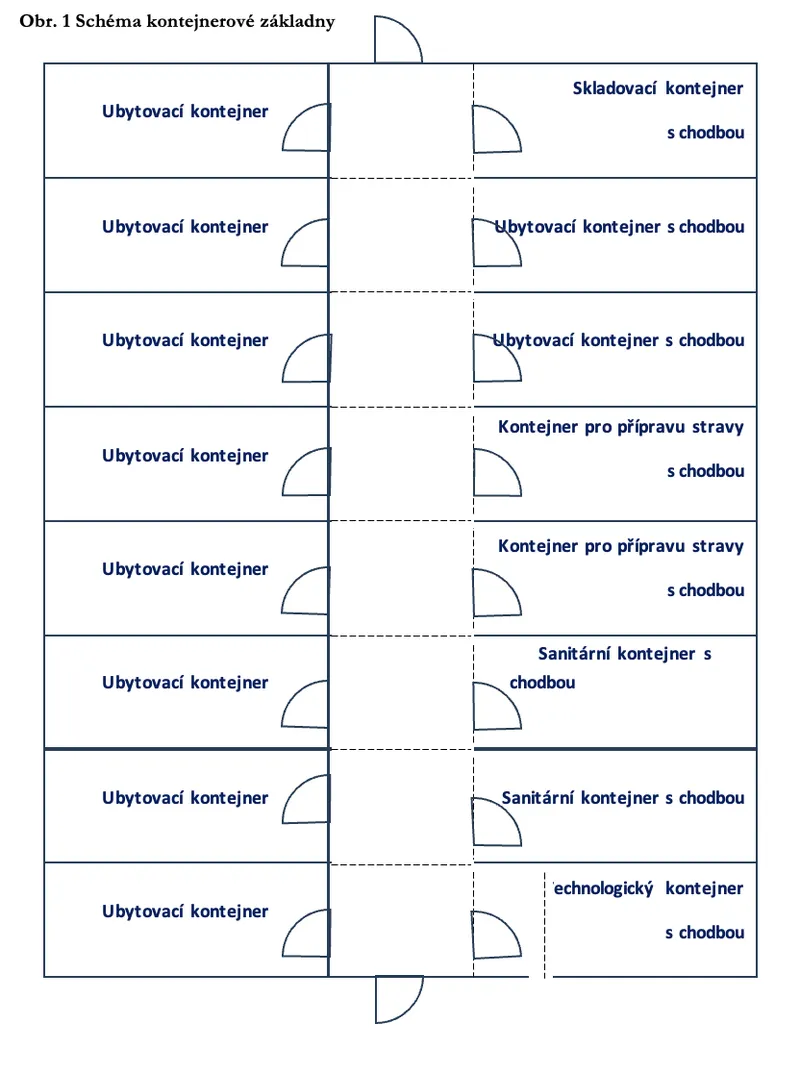

KonstruktionszeichnungWas gebaut wurde
Leistungsumfang, Zeile für Zeile
- Sanitär-, Wäscherei- und Küchenmodule nach der Leistungsbeschreibung
- Kühlmodul mit eigenem Multi-Fuel-Generator
- Trinkwasser- und Abwassertankcontainer auf ISO-1CX-Niedrigrahmen
- Kraftstofftankcontainer, vier 250 kW Generatorcontainer, Stromverteilercontainer und Sekundärverteilereinheiten
- Lagermodul, das SDUs, Kabel, Trommel, Löscher, Schläuche und Ersatzteile aufnimmt
- Blitzschutz und Kabelsätze über sieben Container
- Integriertes logistisches Unterstützungspaket, Verifikations- und Validierungsplan, Train-the-Trainer-Paket
Engineering-Entscheidungen
Was Geld gekostet hat, das Design verändert hat, oder beides
- 01
Die eigene Bepreisung gegen die Leistungsbeschreibung prüfen und die Korrekturen offenlegen.
Eine interne Prüfung von drei früheren Bepreisungsrunden ergab, dass sie die tatsächlichen Kosten auf falschen Annahmen um rund €400,000-600,000 zu niedrig angesetzt hatten: 100 kVA × 8 Generatoren, wo die Beschreibung 250 kW × 4 verlangte; zwei 20 kg Industriewaschmaschinen, wo sie sechs 8 kg Profimaschinen verlangte; eine "passive Abwassergrube ohne Pumpe und ohne Strom", wo sie zwei Pumpen, Strom und Heizung vorschrieb; ein 5 m³ Kraftstofftank, wo sie 24-25 m³ verlangte; ein 600 L Küchenkühlschrank, wo sie 4,300 L verlangte; 3 m³ HDPE-Wassertanks, wo sie 6.5 m³ Edelstahl verlangte. Jeder dieser Punkte wurde korrigiert, bevor das Angebot hinausging. Ein Angebot auf Basis der unkorrigierten Version wäre nicht konform gewesen und in der Lieferung finanziell katastrophal.
- 02
Sechs Waschmaschinen, nicht zwei, und der Grund ist ein Satz in der Leistungsbeschreibung.
Die Anforderung ist Selbstbedienung für sechs Personen gleichzeitig. Das sind sechs Waschmaschinen und sechs Trockner, paarweise gestapelt mit dem herstellereigenen Stapelsatz, eine völlig andere Maschinenklasse als zwei industrielle 20 kg Einheiten, und etwa ein Viertel des Modulpreises.
- 03
Wasser- und Abwassertanks auf dem niedrigen ISO-1CX-Rahmen.
Mit 0.812 m Höhe stapeln sich drei Tankcontainer für den Transport in einen einzigen ISO-1C-Stellplatz. Achtundfünfzig Kubikmeter Trinkwasser und dreiundsechzig Kubikmeter Abwasser bewegen sich als neun und neun Stellplätze, die sich wie drei und drei verhalten.
- 04
Das Kühlmodul trägt seinen eigenen Generator.
Es ist das einzige Modul im Set, das das tut. Lebensmittel, die einen −25 °C Gefrierzyklus durchlaufen haben und wieder aufgetaut sind, sind keine Lebensmittel mehr, deshalb erhält die Kühlkette eine Multi-Fuel-Autonomie von mindestens 24 Stunden und einen automatischen Start, wenn der Lagerstrom ausfällt.
- 05
Einschließschutz ist überall dort zwingend, wo er eine Rolle spielen könnte.
Innenentriegelungen und Alarme am Kühlmodul und an beiden Tankcontainertypen. −25 °C hinter einer geschlossenen Tür oder ein gasdichter Abwassertank sind ein Fall für die Personensicherheit, kein Komfortmerkmal.
Galerie
Fotografien der tatsächlichen Arbeit

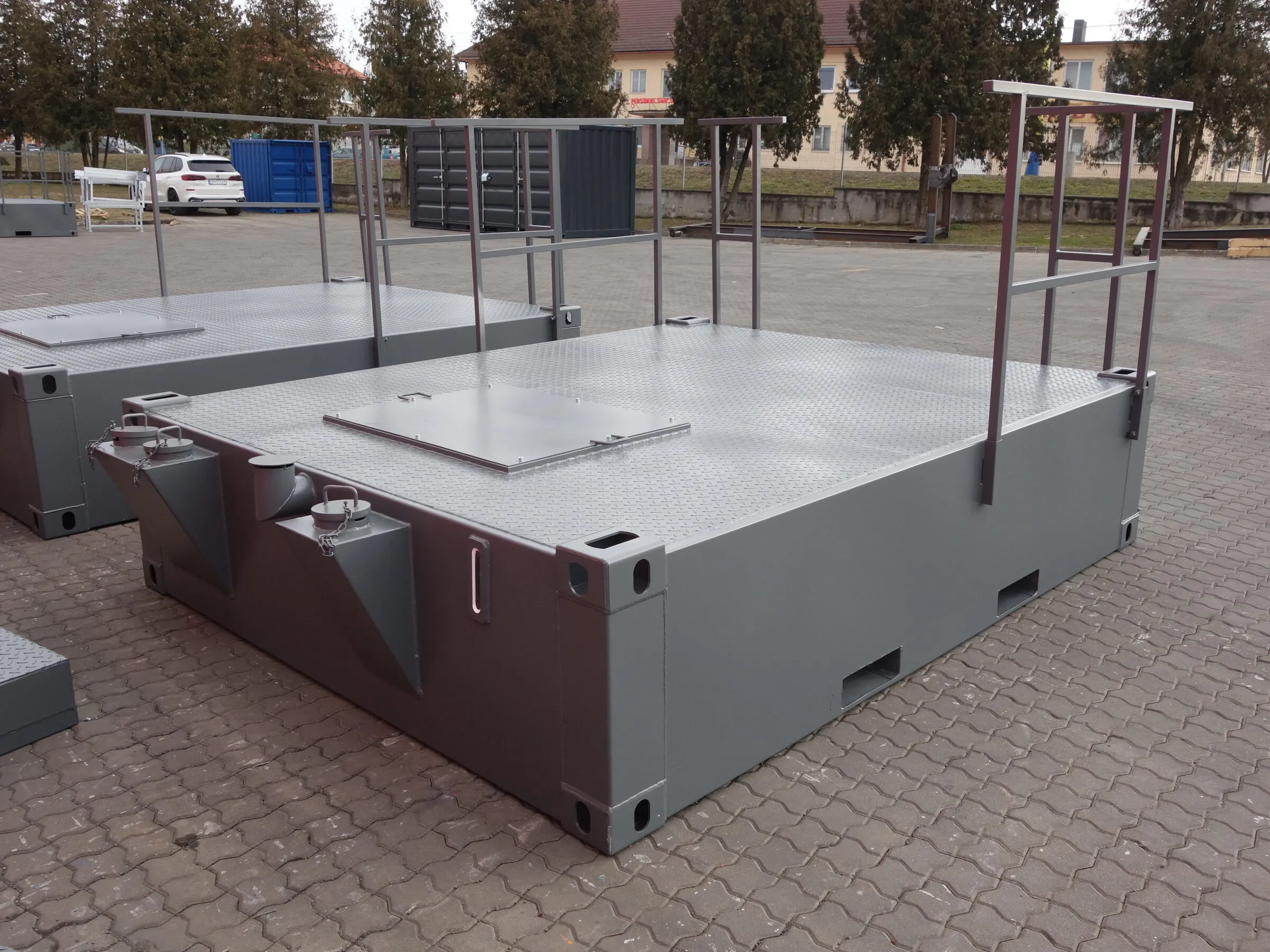

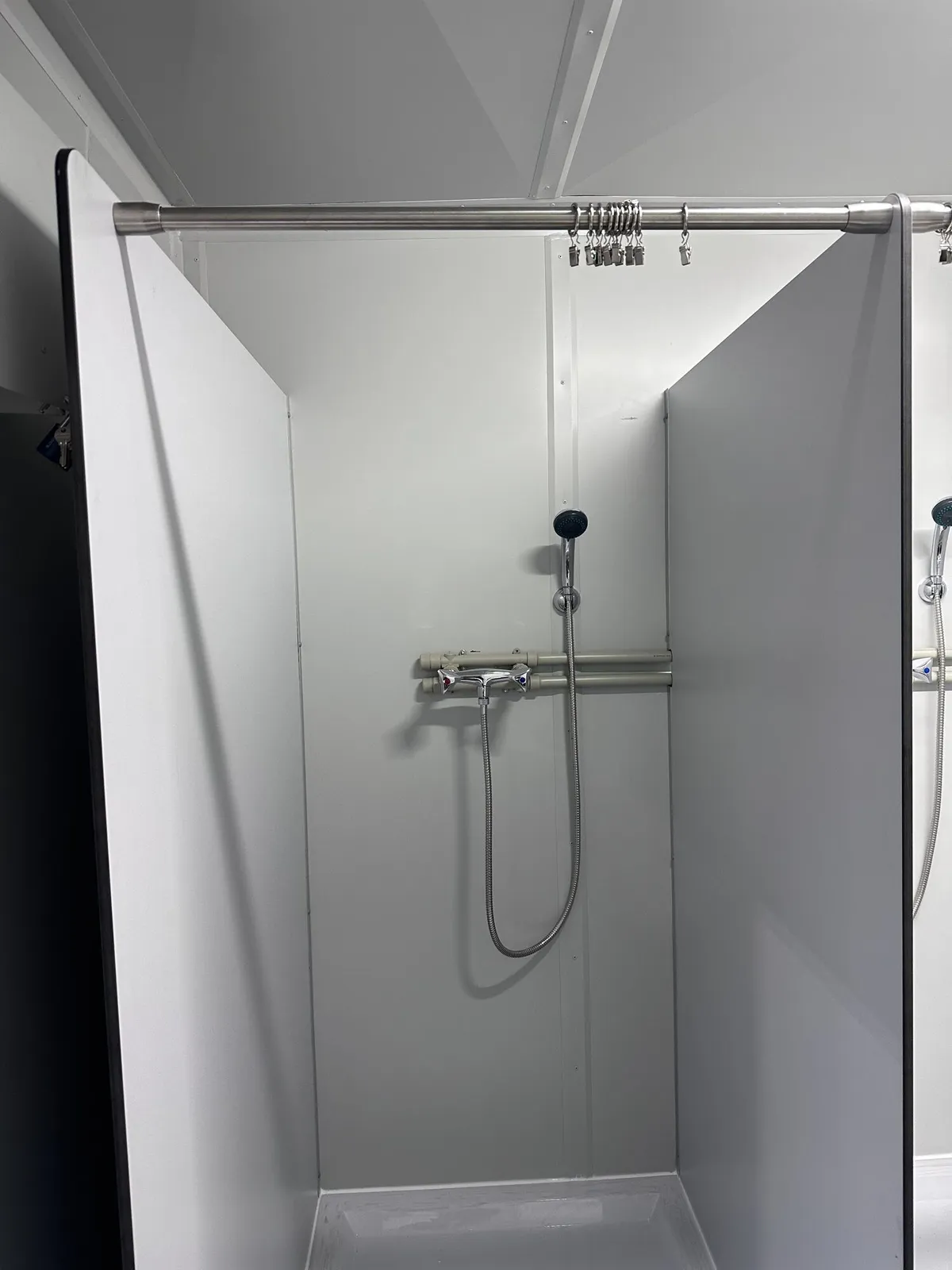

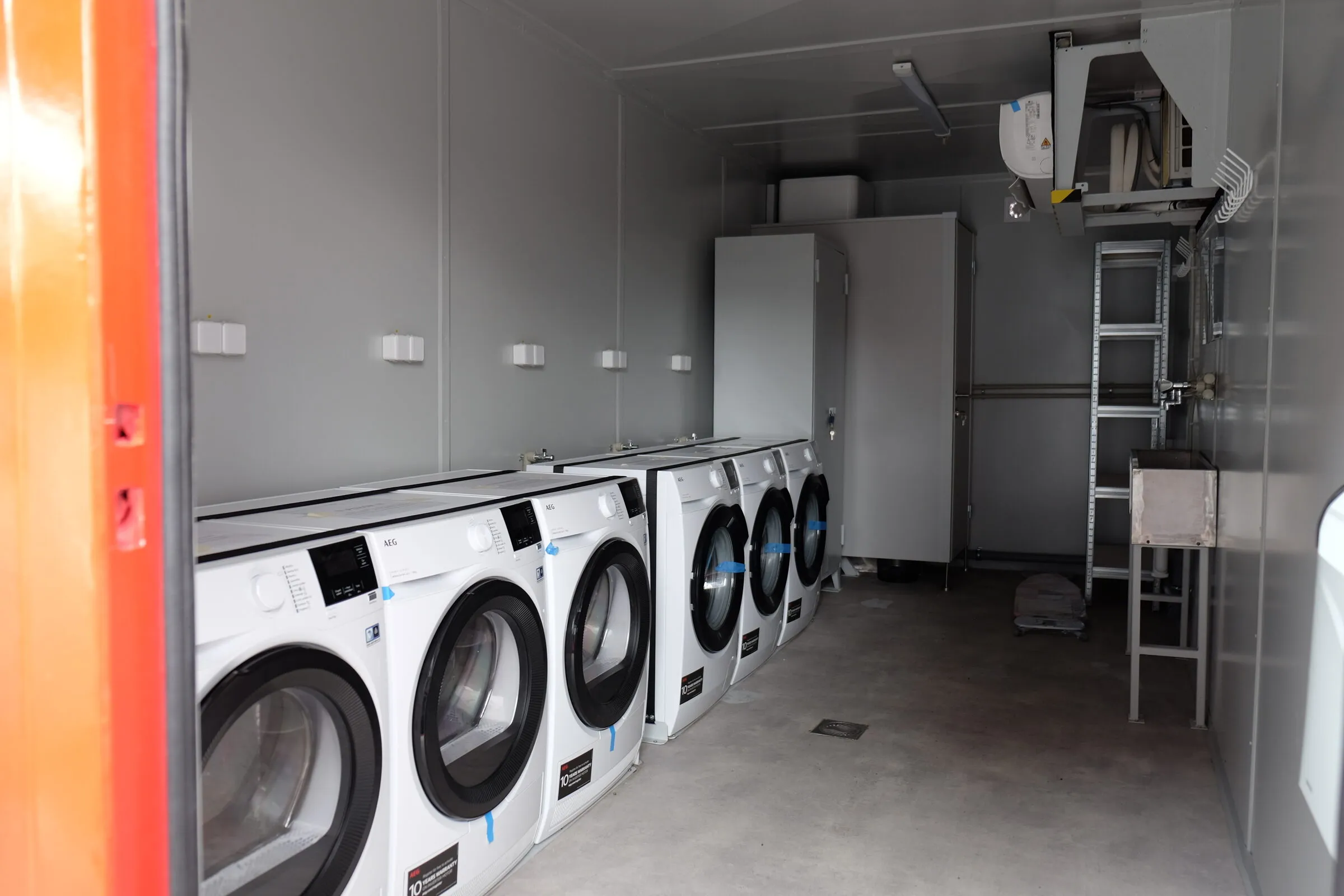

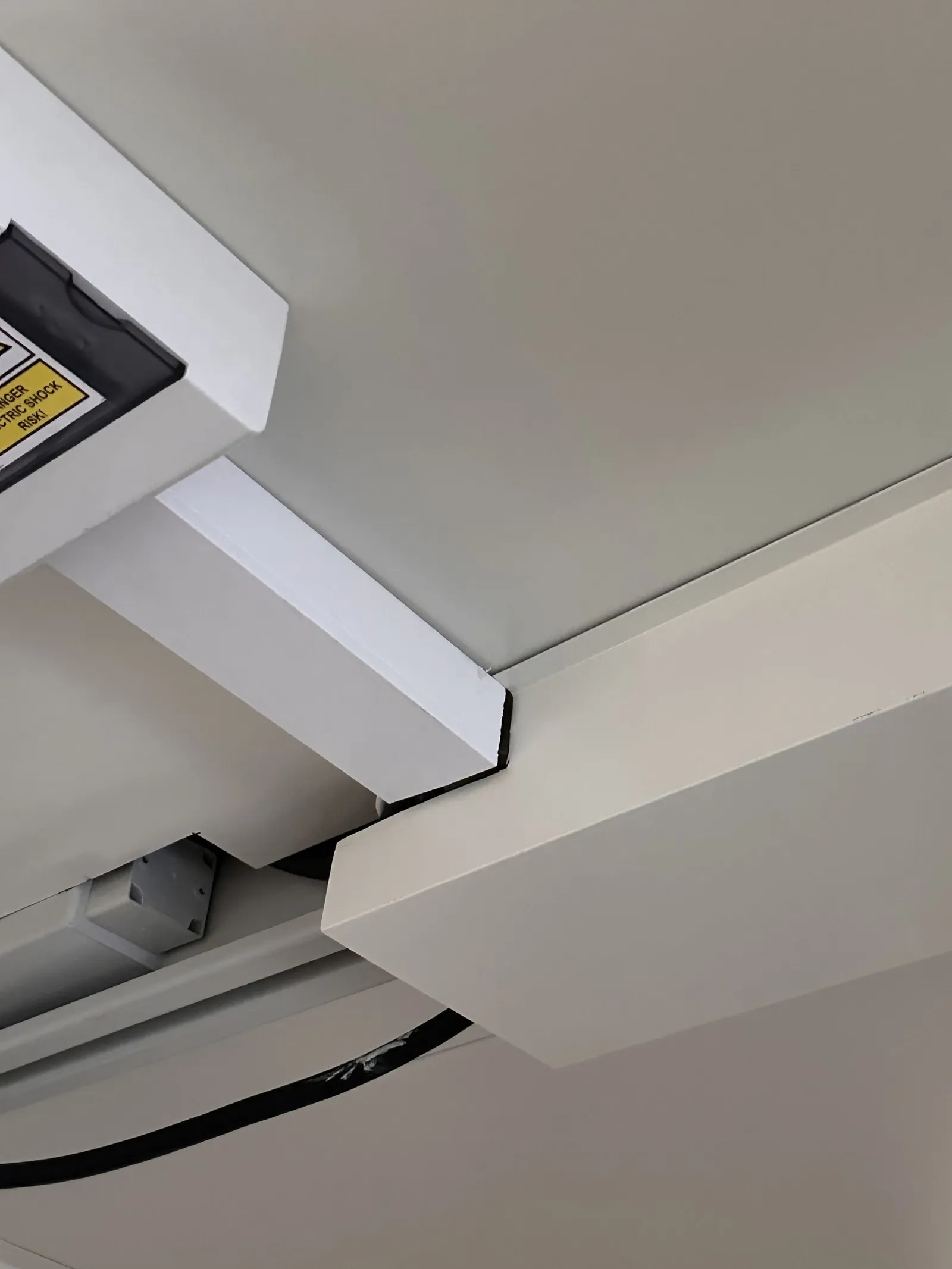

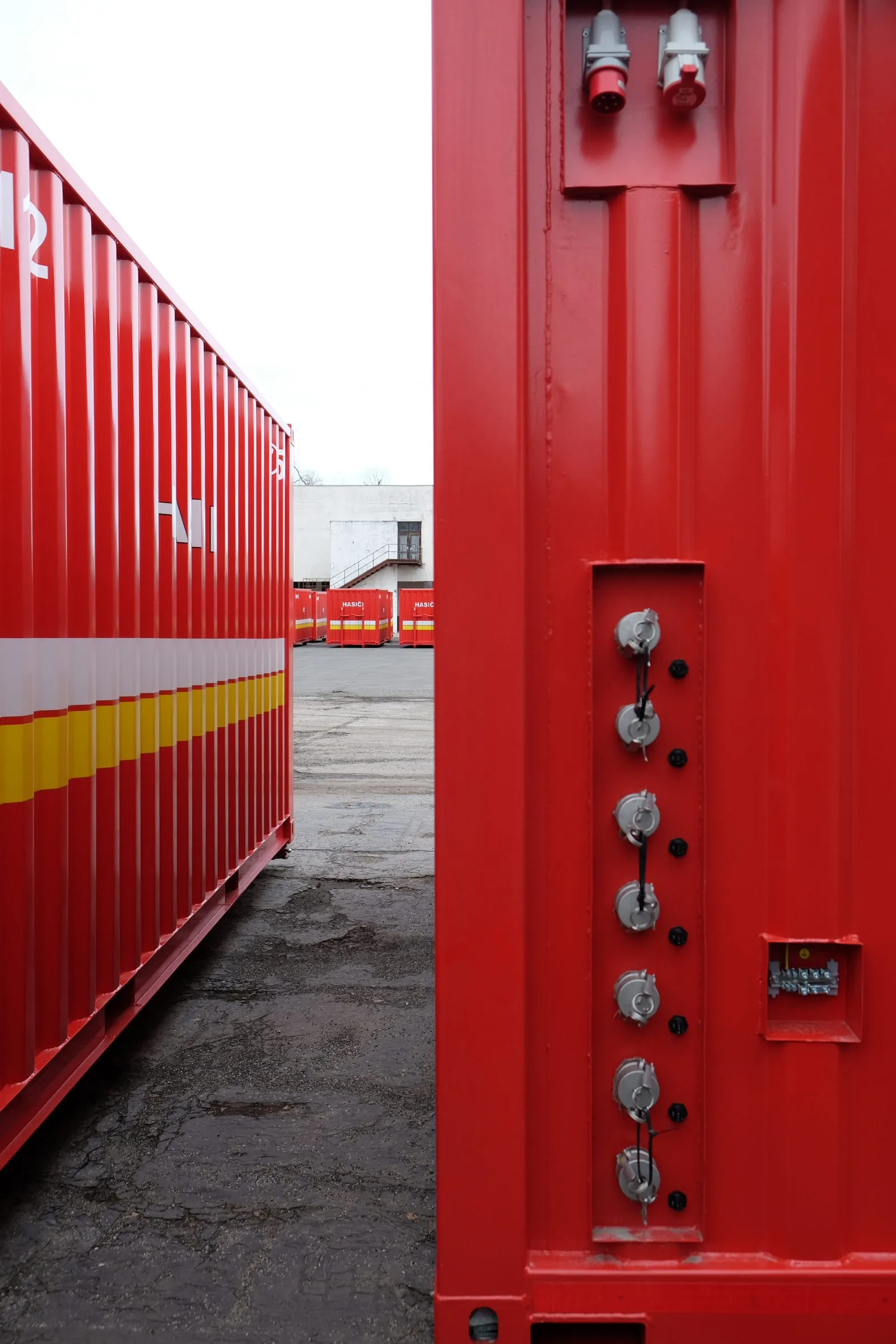

Sanitärmodul, Waschraum Sanitärmodul, Duschen Tankcontainer auf seiner Plattform Kabelkanal Servicepanel mit Ventilen und Kupplungen Wäschereimodul
Lieferung
Wie es an den Ort kam und abgenommen wurde
Als vollständiges System spezifiziert und bepreist, mit einem integrierten logistischen Unterstützungspaket, einem Verifikations- und Validierungsplan, einem Train-the-Trainer-Paket in der Landessprache für 10-15 Teilnehmer, einer 20-jährigen Ersatzteil- und Obsoleszenzzusage, einem Konstruktionsziel von acht Stunden Reparierbarkeit und einer Meilensteinfolge aus Preliminary Design Review in Monat 3, Critical Design Review in Monat 6, Produktion in den Monaten 6-12, Erstmuster- und Werksabnahme in den Monaten 12-14 und Standortabnahme in den Monaten 14-15.
Ergebnis
Was geliefert wurde und was es bewiesen hat
Eine vollständige, geprüfte, mit der Leistungsbeschreibung konforme Spezifikation und ein Preis für ein komplettes verlegbares Feldlager: zwölf Modultypen, ein MW Leistung und das dazugehörige Dokumentationsregime.
Senden Sie uns die Spezifikation. Eine Zeichnung, eine Ausschreibungsanlage oder drei Sätze.
Sie erhalten innerhalb einer Woche eine schriftliche Prüfung, ob Sie etwas kaufen oder nicht.
