Brandübungscontainer
- 2
- Prototypen bis zur Werksabnahme
- +800 °C
- Innenbeschichtung
- 120 µm
- Außenbeschichtungssystem
- 5
- Personen täglich am Bau
- 2027
- Serienmengen vereinbart
Die Aufgabenstellung
Ein europäischer Hersteller von Brandübungsausrüstung benötigte in Europa gebaute Realbrand-Übungscontainer für den US-Markt: eine einfachere Einheit und eine komplexere instrumentierte Einheit, beide von innen befeuert, beide CSC-zertifiziert, beide nach dem eigenen CAD des Kunden gebaut. Tanax führte die beiden Prototypen von den Zeichnungen über Fertigung, Werksabnahmeprüfung und Versand bis in eine Serienpreisstruktur.
Was gebaut wurde
Leistungsumfang, Zeile für Zeile
- Ein "einfaches" Realbrand-Übungsmodul
- Ein "komplexes" instrumentiertes Übungsmodul
- Ein dritter Modultyp im Prototypenstadium
- Ein separater Leistungsumfang für Handhabungsplattform und Luke
- Mineralwolldämmung: 30 mm und 40 mm Stärken nach Kundenspezifikation
- Strahlen auf Sa 2.5 nach ISO 8501-1
- Außenbeschichtung: Zweikomponenten-Zink 40 µm + Decklack 80 µm = 120 µm; innen 60 µm Grundierung + 60 µm Decklack
- RAL 9005 Tiefschwarz innen und außen bei der einfachen Einheit; RAL 9005 außen mit hitzebeständiger +800 °C Beschichtung im Übungsraum und Verzinkung im Technikraum bei der komplexen Einheit
- CSC-Zertifizierung mit nach der Konstruktionsanpassung neu deklariertem Leergewicht und zulässigem Gesamtgewicht
Engineering-Entscheidungen
Was Geld gekostet hat, das Design verändert hat, oder beides
- 01
Deckenplatten verschraubt, nicht geschweißt.
Das Verschweißen einer Platte, die zyklisch bis zur Rotglut erhitzt und wieder abgekühlt wird, verformt sie. Tanax schlug eine Verschraubung vor; das Engineering des Kunden bestätigte sie. Sie ist heute das Standarddetail für diese Produktfamilie.
- 02
Teilung der Bodenquerträger je Einheit dokumentiert, statt nach Zeichnung zugesagt.
Jeder Hüllenhersteller legt die Querträger nach eigenem Muster, und weder ISO 668 noch ISO 1496-1 normt die Teilung, was die eigene Typenzeichnung des Kunden anerkennt. Statt eine Übereinstimmung zuzusagen, die nicht garantiert werden kann, werden die Abweichungen für jede Einheit gemessen und dokumentiert.
- 03
Die Zeichnungsprüfung wurde zu einer Lieferleistung.
Der größte einzelne Kostentreiber bei den Prototypen war unvollständiges Kunden-CAD: fehlende Informationen, Zeichnungen mit widersprüchlichen Maßen und Prozessen. Beide Prototypen wurden mit Verlust geliefert. Die Antwort war nicht, im Nachhinein darüber zu streiten, sondern eine schriftliche Fertigbarkeitsprüfung zum ersten Schritt jedes Auftrags zu machen und Prototyp und Serie getrennt und sichtbar zu bepreisen.
- 04
Die Montage kundenseitig beigestellter Komponenten ist eine bepreiste Leistungsposition.
Das Einbauen und Anschweißen vom Kunden beigestellter Teile wurde vor Arbeitsbeginn als separate Lohnposition angeboten und von beiden Seiten als außerhalb des Standardumfangs bestätigt. Diese eine Position hat einen wiederkehrenden Streitpunkt beseitigt.
Galerie
Fotografien der tatsächlichen Arbeit

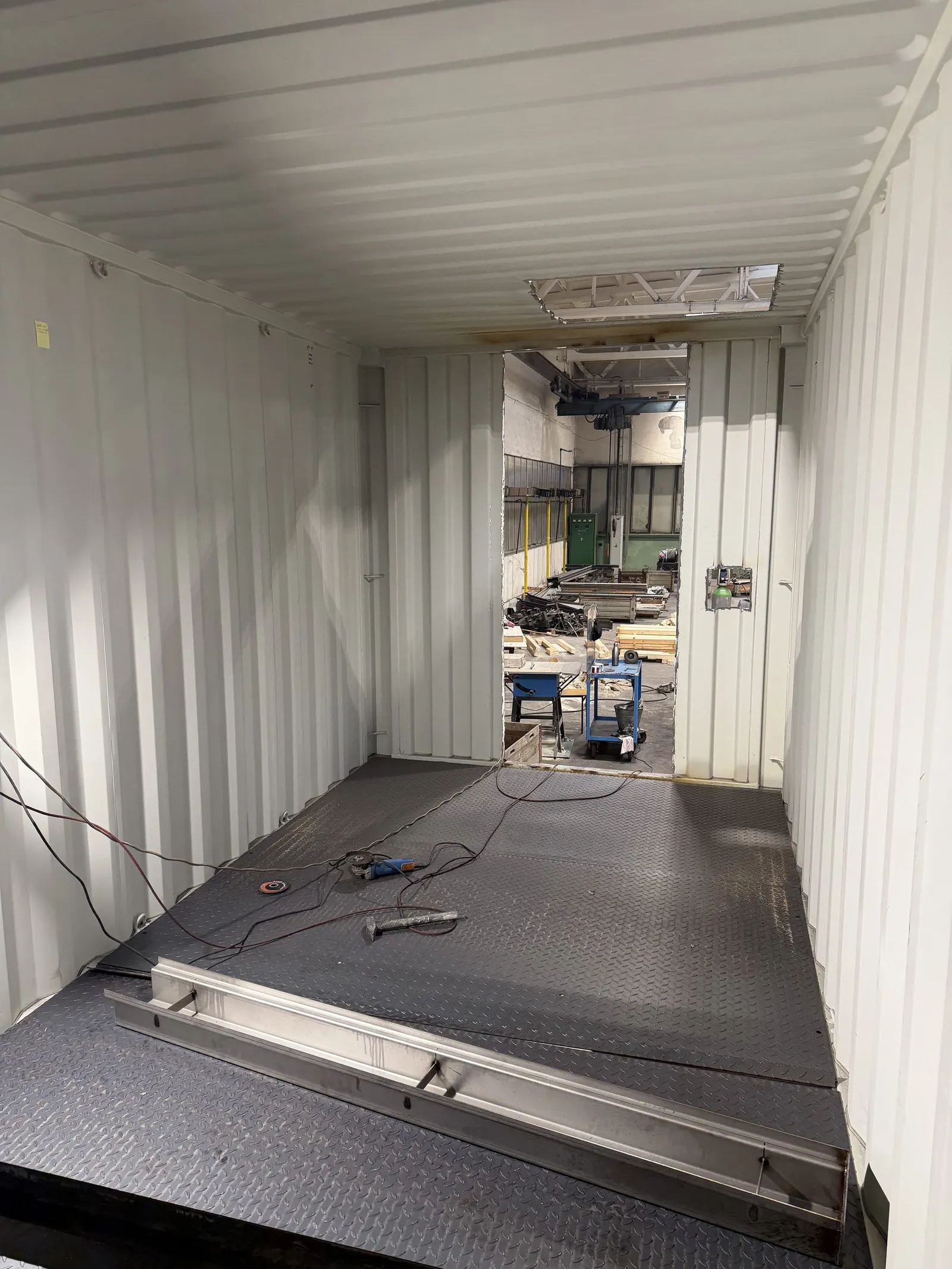

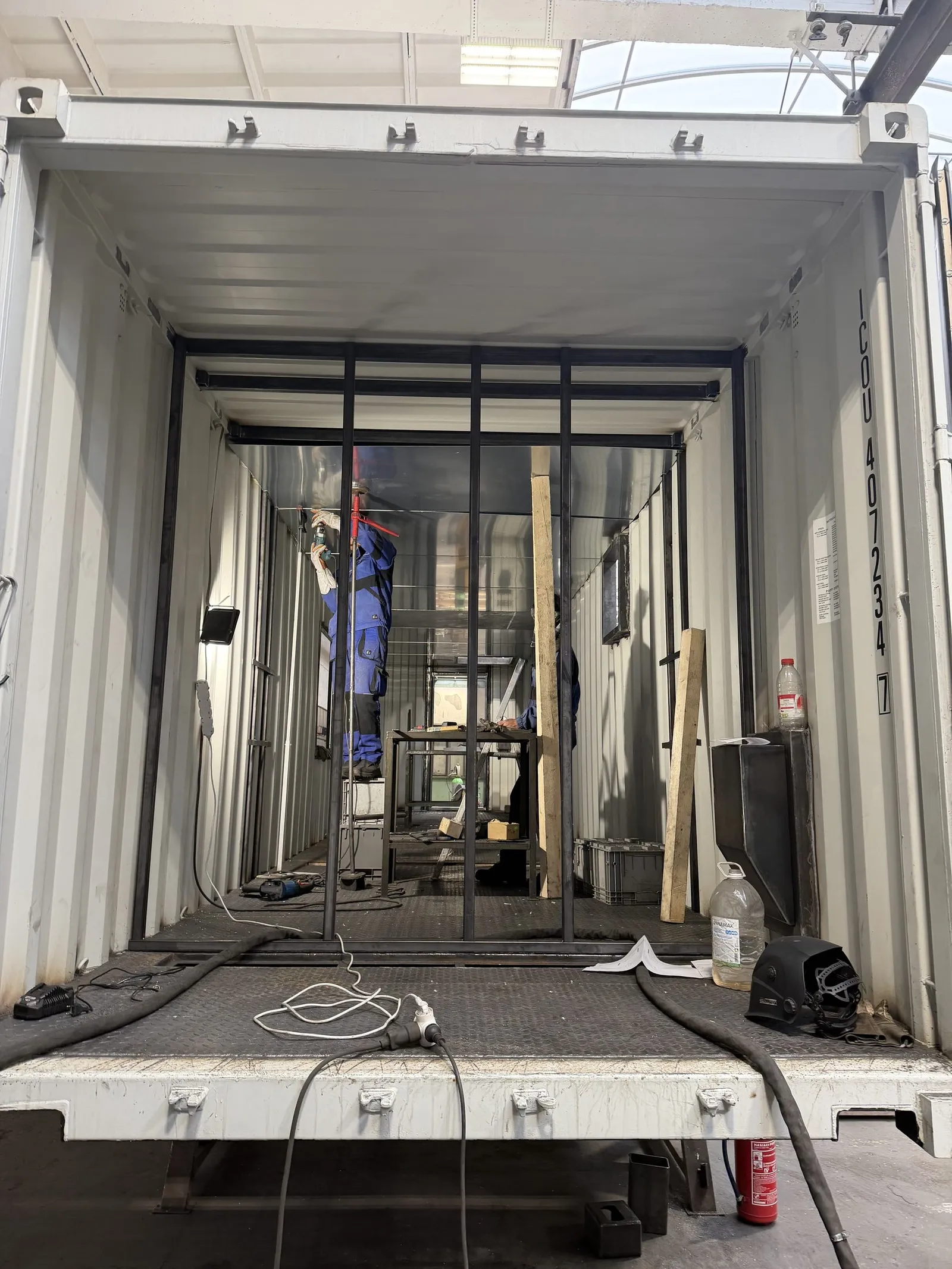

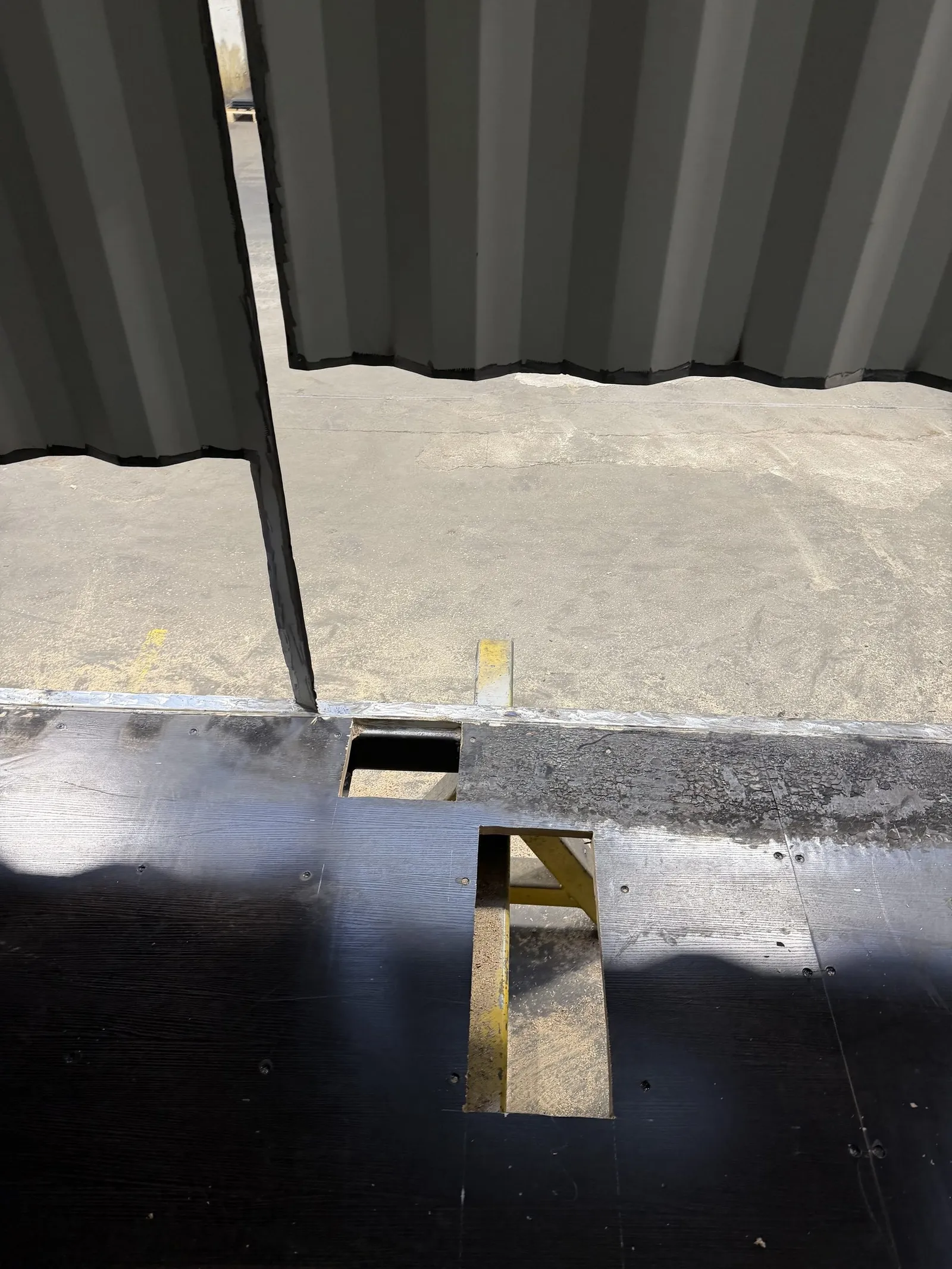

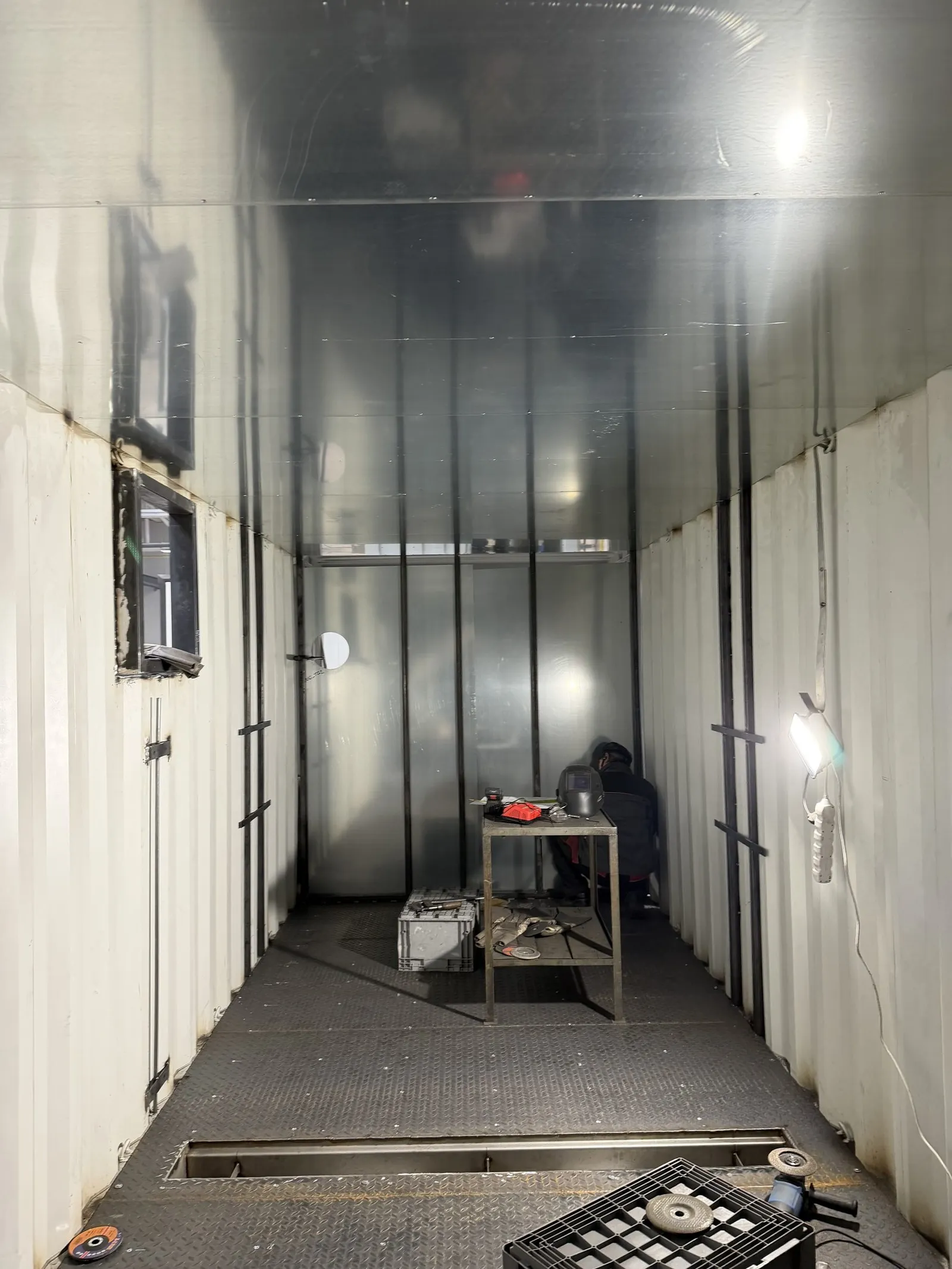

Verrußter Korridor nach einem Brand Schweißen in der Fabrik Schwarzes Modul in der Produktionshalle Stahlboden aus Riffelblech Fertigungsmitarbeiter im Modul Korridor während der Produktion Innenausrüstung Korridor, zweite Ansicht Innenfertigung Arbeitsbühne in der Halle Innenraum des Übungsraums Bodendetail Innenraum vor dem Ausbau Innenraum während der Produktion
Lieferung
Wie es an den Ort kam und abgenommen wurde
Beide Einheiten bestanden eine zweitägige Werksabnahmeprüfung in Bánovce in Anwesenheit der Engineering- und Produktionsleitung des Kunden, eine Nacharbeitsliste wurde vereinbart und abgeschlossen, und die Einheiten wurden mit gebuchtem Spezialtransport versandt. Eine dreistündige Kranwartezeit bei einer Lieferung wurde geltend gemacht, belegt und zum vereinbarten Stundensatz abgerechnet.
Ergebnis
Was geliefert wurde und was es bewiesen hat
Zwei Prototypen geliefert und abgenommen, eine Nacharbeitsliste abgeschlossen, eine überarbeitete kommerzielle Struktur vereinbart und Serienmengen für 2027 mit Mindestbestellmengen je Typ festgelegt. Das Programm brachte auch die interne Regel hervor, dass Prototypenarbeit nie so bepreist wird, als wäre sie Serienarbeit.
