Conteneurs d'entraînement au feu
- 2
- prototypes jusqu'à la réception en usine
- +800 °C
- revêtement intérieur
- 120 µm
- système de revêtement extérieur
- 5
- personnes par jour sur la construction
- 2027
- volumes de série convenus
La demande
Un fabricant européen d'équipements d'entraînement incendie avait besoin de conteneurs d'entraînement au feu réel construits en Europe pour le marché des États-Unis : une unité plus simple et une unité instrumentée plus complexe, toutes deux brûlant de l'intérieur, toutes deux certifiées CSC, toutes deux construites d'après la CAO du client. Tanax a mené les deux prototypes des plans jusqu'à la fabrication, aux essais de réception en usine et à l'expédition, puis vers une structure de prix de série.
Ce qui a été construit
Le périmètre, ligne par ligne
- Un module d'entraînement au feu réel « simple »
- Un module d'entraînement instrumenté « complexe »
- Un troisième type de module au stade prototype
- Un lot séparé de plateforme de manutention et de trappes
- Isolation en laine minérale : qualités 30 mm et 40 mm selon la spécification du client
- Grenaillage Sa 2.5 selon ISO 8501-1
- Revêtement extérieur : zinc bicomposant 40 µm + finition 80 µm = 120 µm ; intérieur primaire 60 µm + finition 60 µm
- RAL 9005 noir foncé intérieur et extérieur sur l'unité simple ; extérieur RAL 9005 avec revêtement résistant à la chaleur +800 °C dans la salle d'entraînement et galvanisation dans le local technique sur l'unité complexe
- Certification CSC avec tare et masse brute maximale redéclarées après ajustement de la construction
Décisions d'ingénierie
Ce qui a coûté, ce qui a changé la conception, ou les deux
- 01
Plaques de plafond boulonnées, pas soudées.
Souder une plaque qui sera portée au rouge et refroidie en cycles la déforme. Tanax a proposé le boulonnage ; le bureau d'études du client l'a confirmé. C'est désormais le détail standard de cette famille de produits.
- 02
L'entraxe des traverses de plancher documenté par unité plutôt que promis au plan.
Chaque constructeur de caisses pose ses traverses selon son propre schéma, et ni l'ISO 668 ni l'ISO 1496-1 ne normalisent l'entraxe, un point que le plan type du client reconnaît lui-même. Plutôt que de revendiquer une correspondance qui ne peut être garantie, les écarts sont mesurés et documentés pour chaque unité.
- 03
La revue des plans est devenue un livrable.
Le premier facteur de coût sur les prototypes a été une CAO client incomplète : informations manquantes, plans aux cotes et aux procédés contradictoires. Les deux prototypes ont été livrés à perte. La réponse n'a pas été d'en discuter après coup, mais de faire d'une revue de fabricabilité écrite la première étape de chaque commande, et de chiffrer le prototype et la série séparément et visiblement.
- 04
Le montage des composants fournis par le client est une ligne de périmètre chiffrée.
Le montage et le soudage des pièces fournies par le client ont été chiffrés comme une ligne de main-d'œuvre séparée avant le début des travaux, et confirmés par les deux parties comme hors périmètre standard. Cette seule ligne a supprimé un litige récurrent.
Galerie
Photographies du travail réel

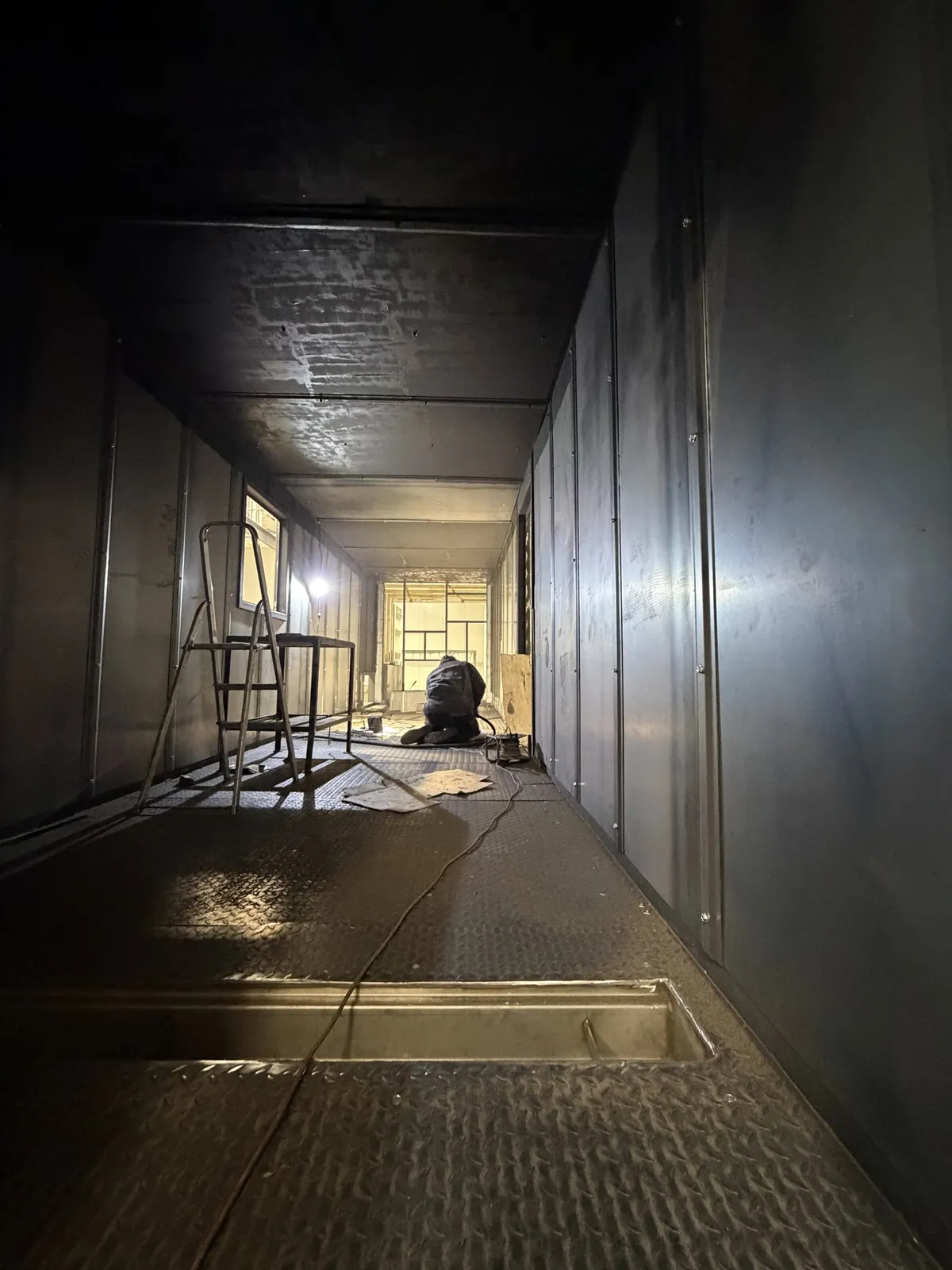

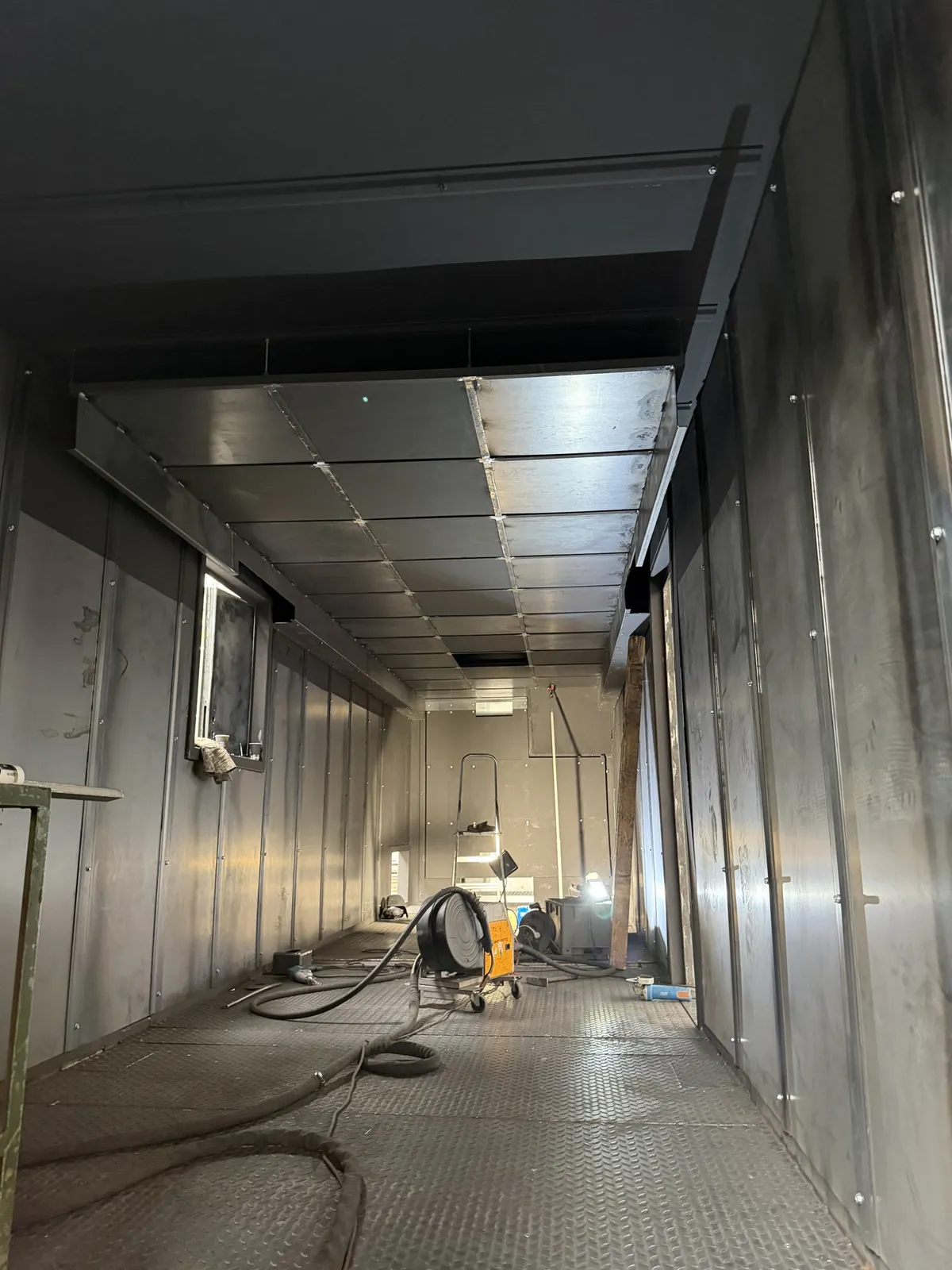

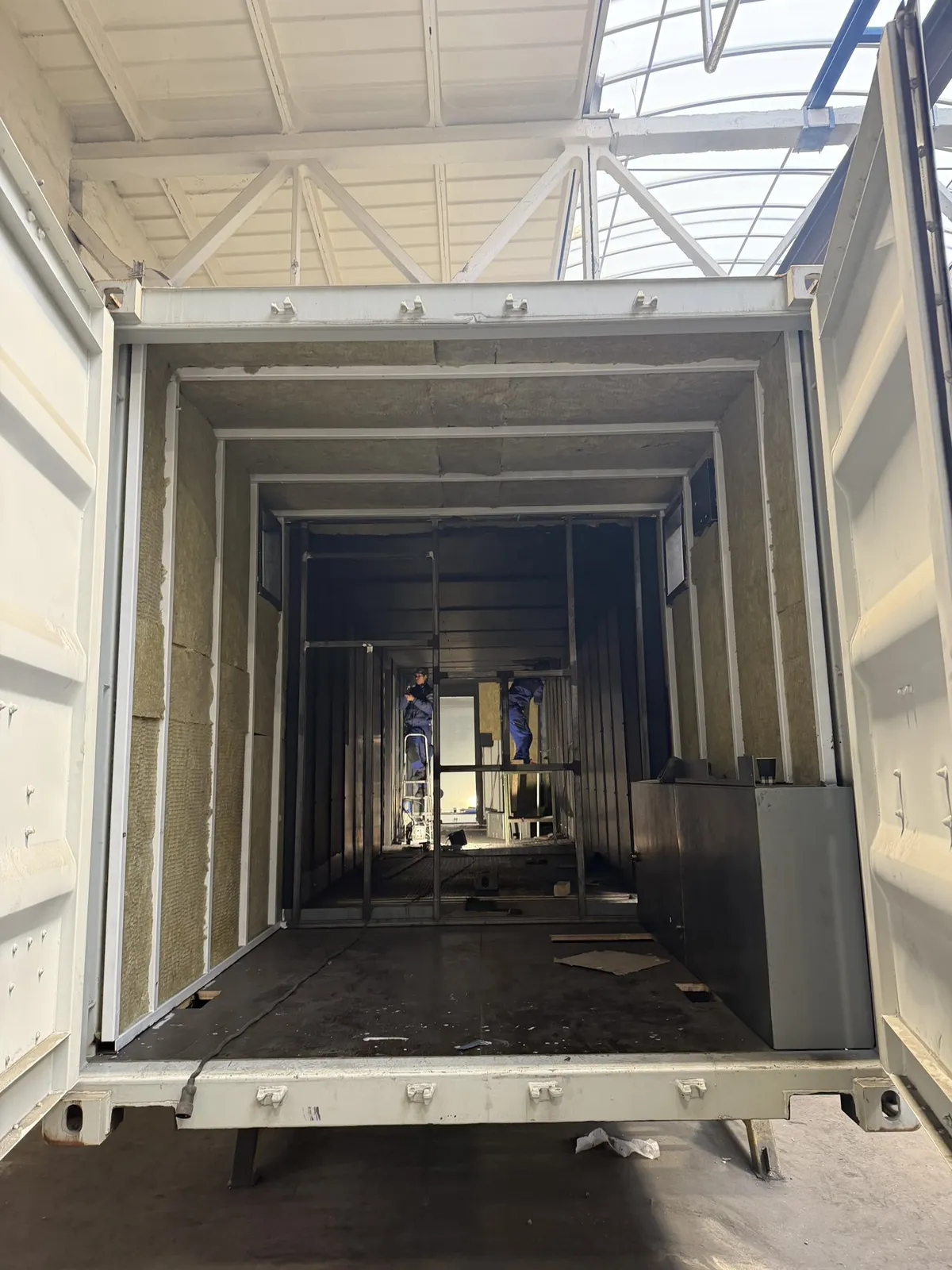

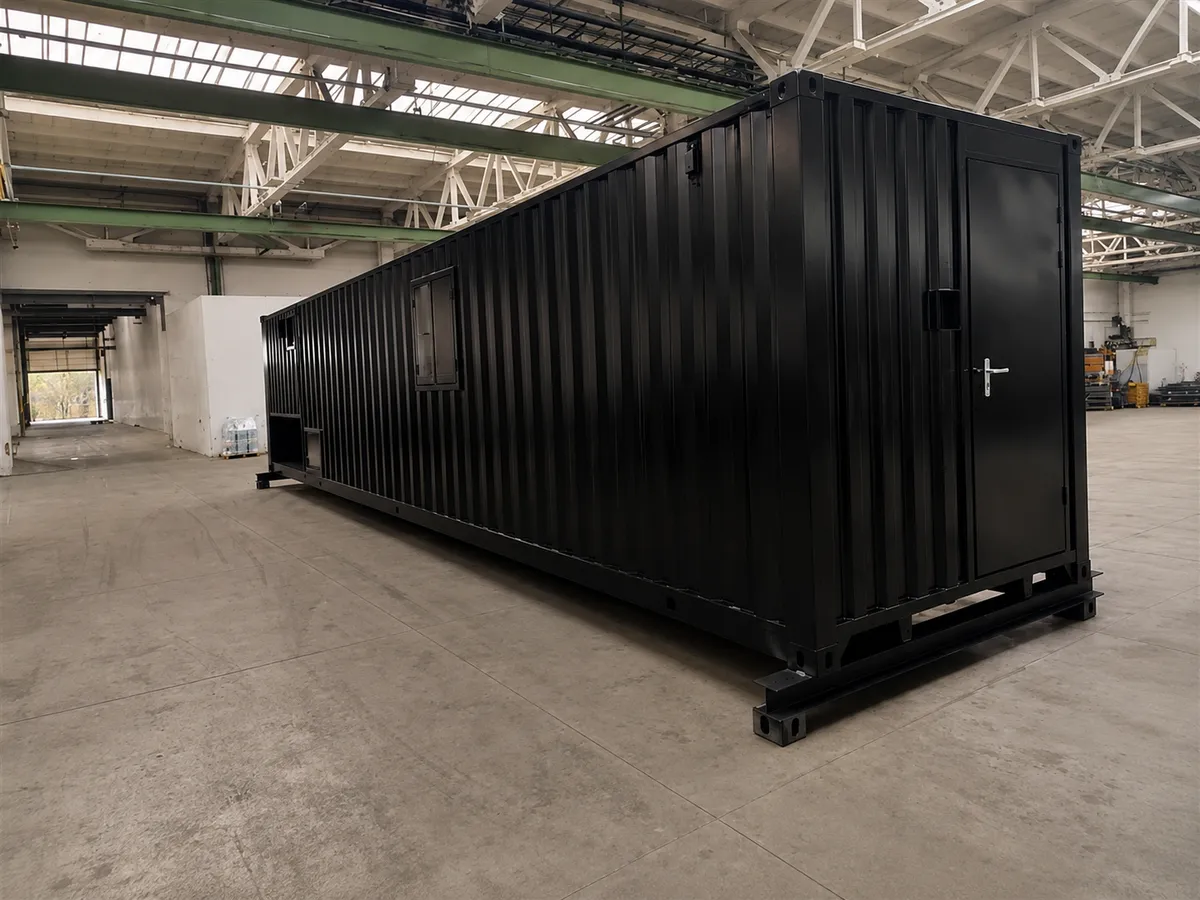

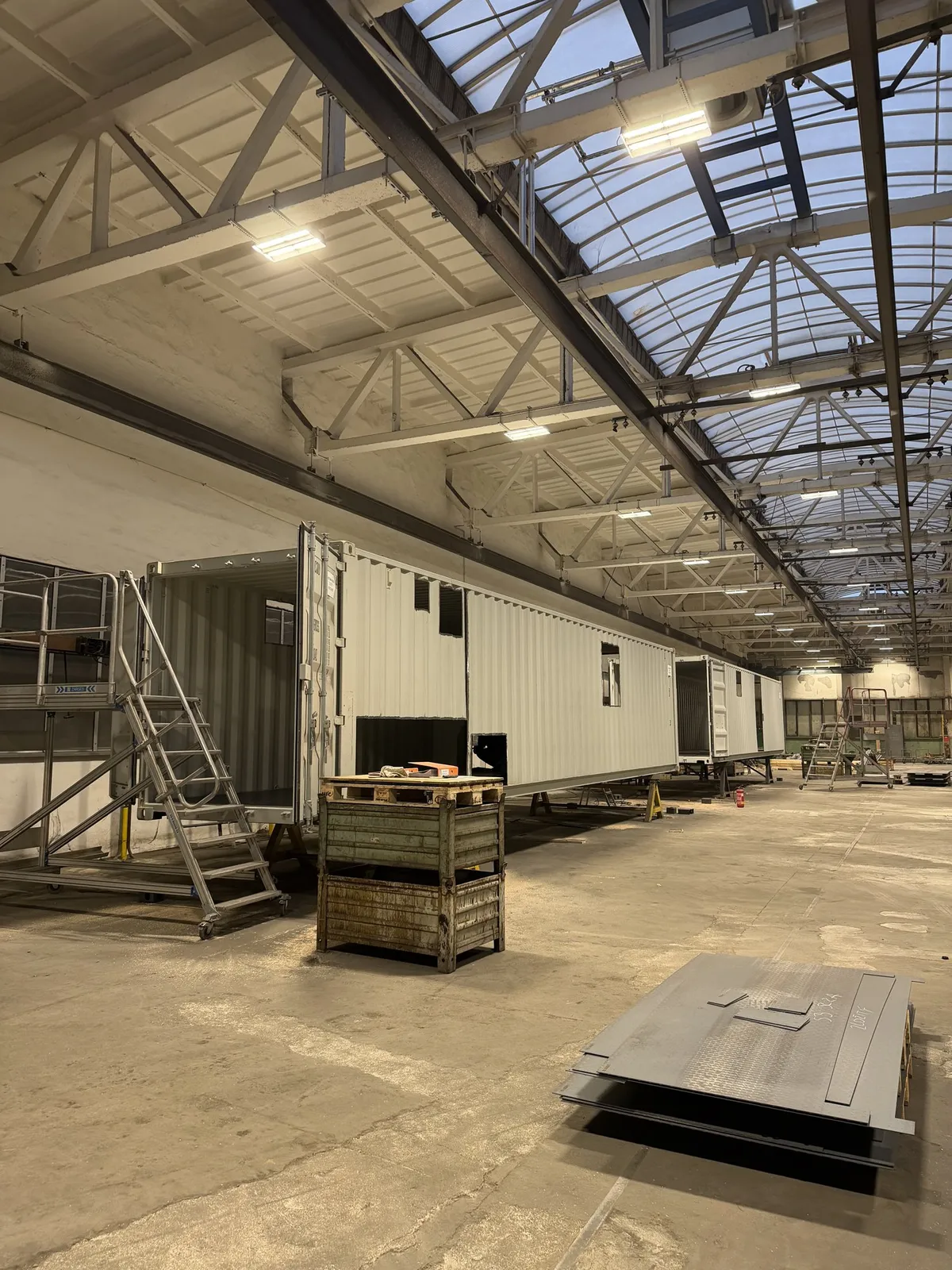

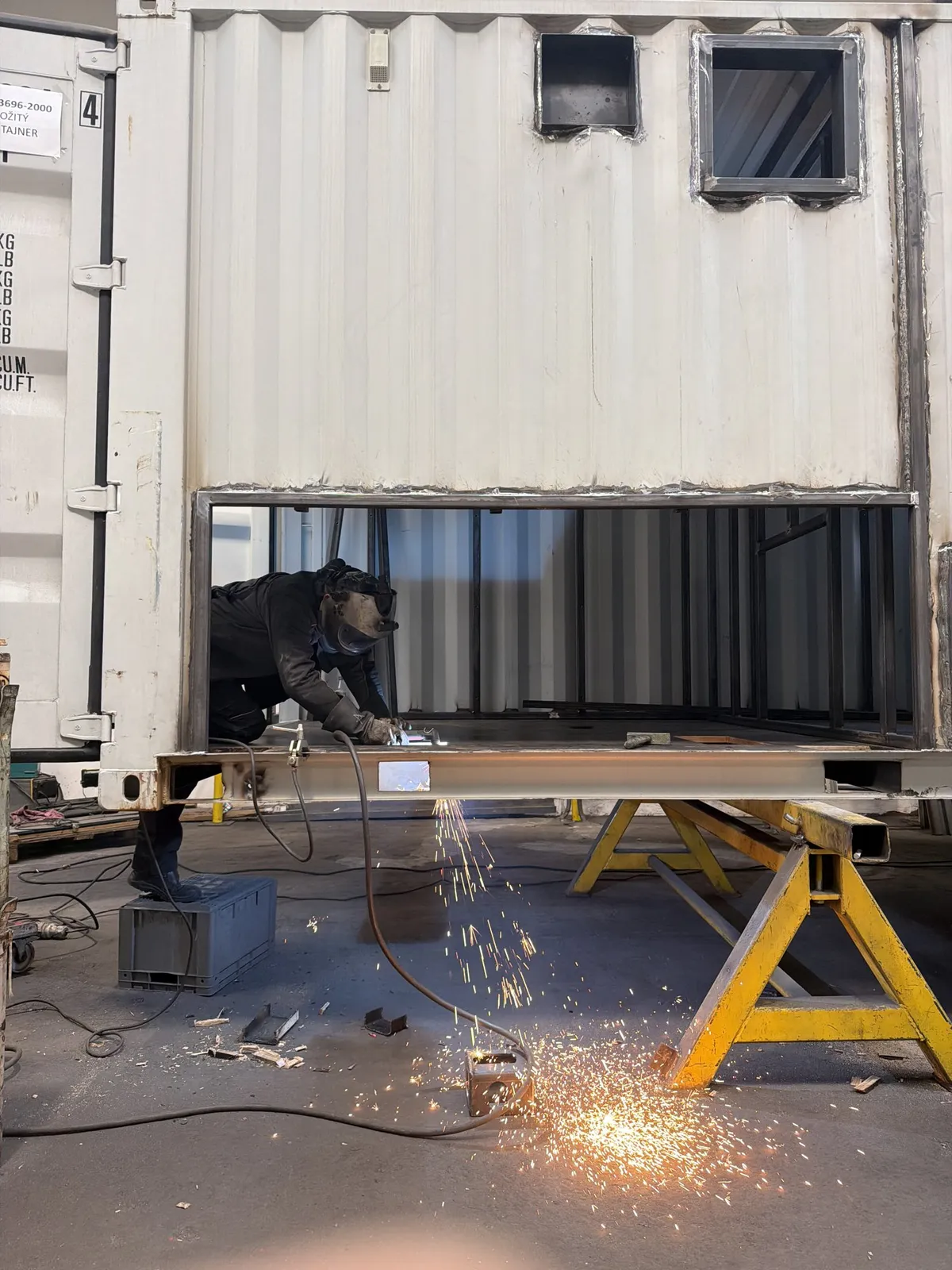

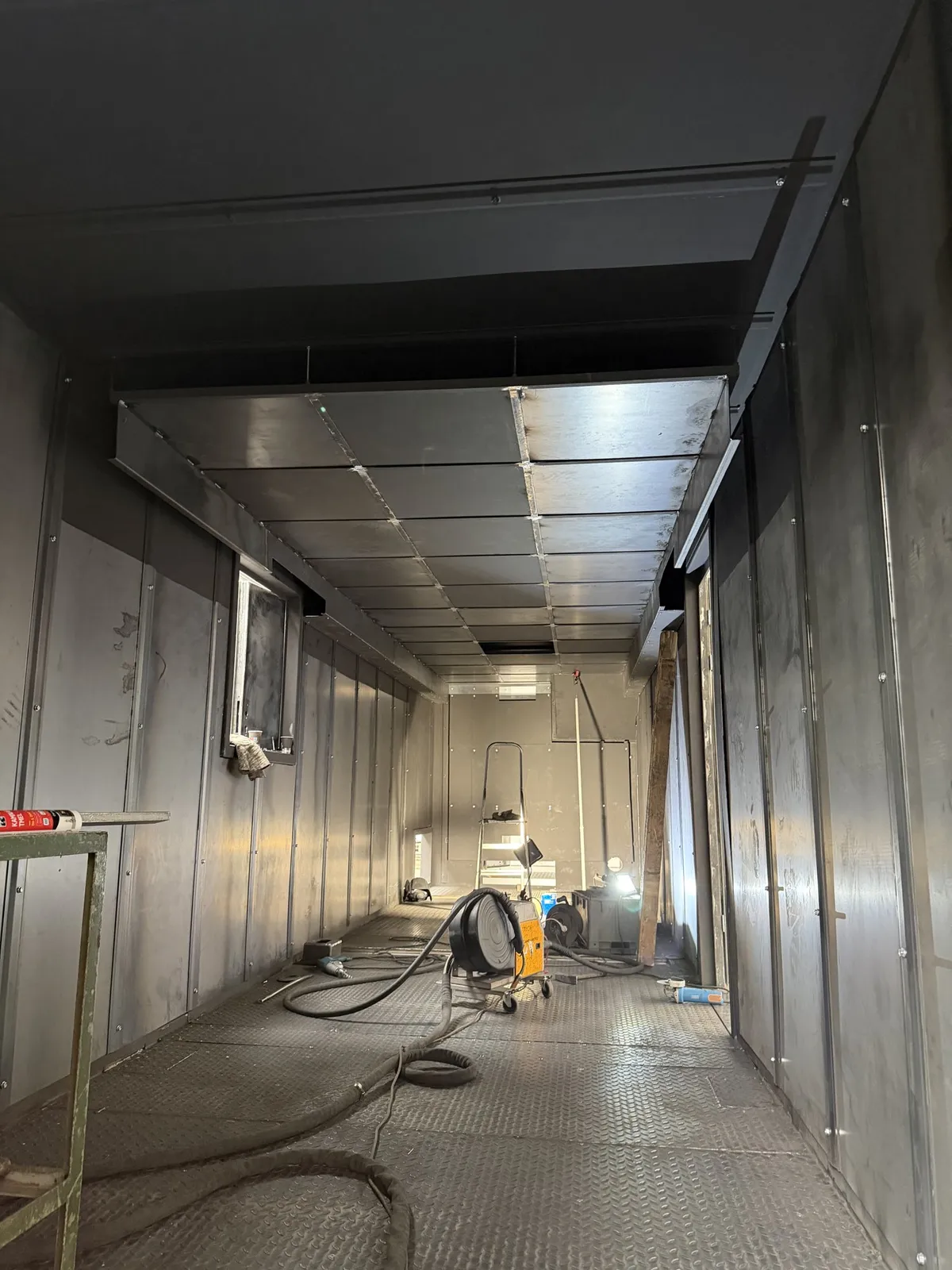

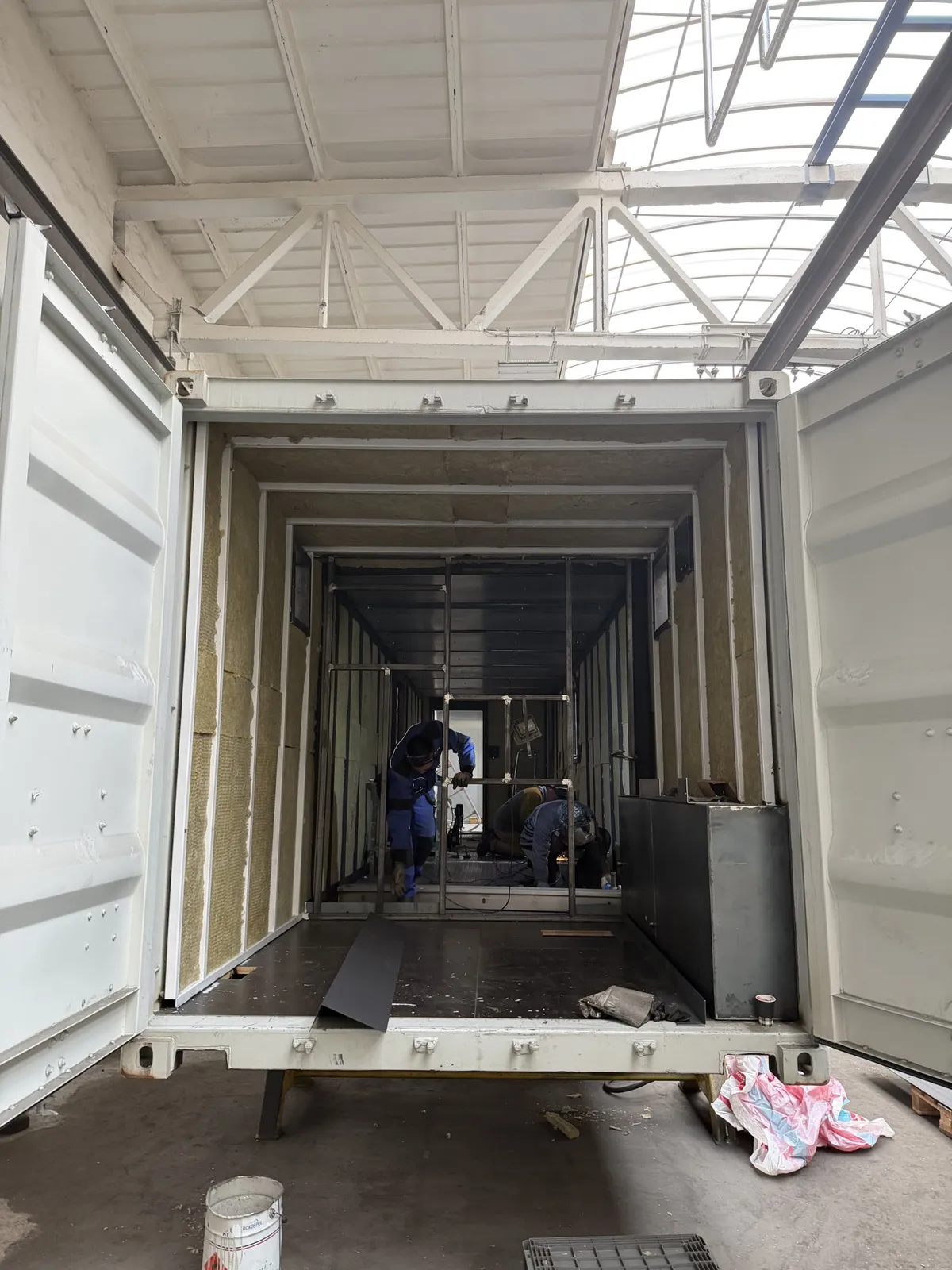

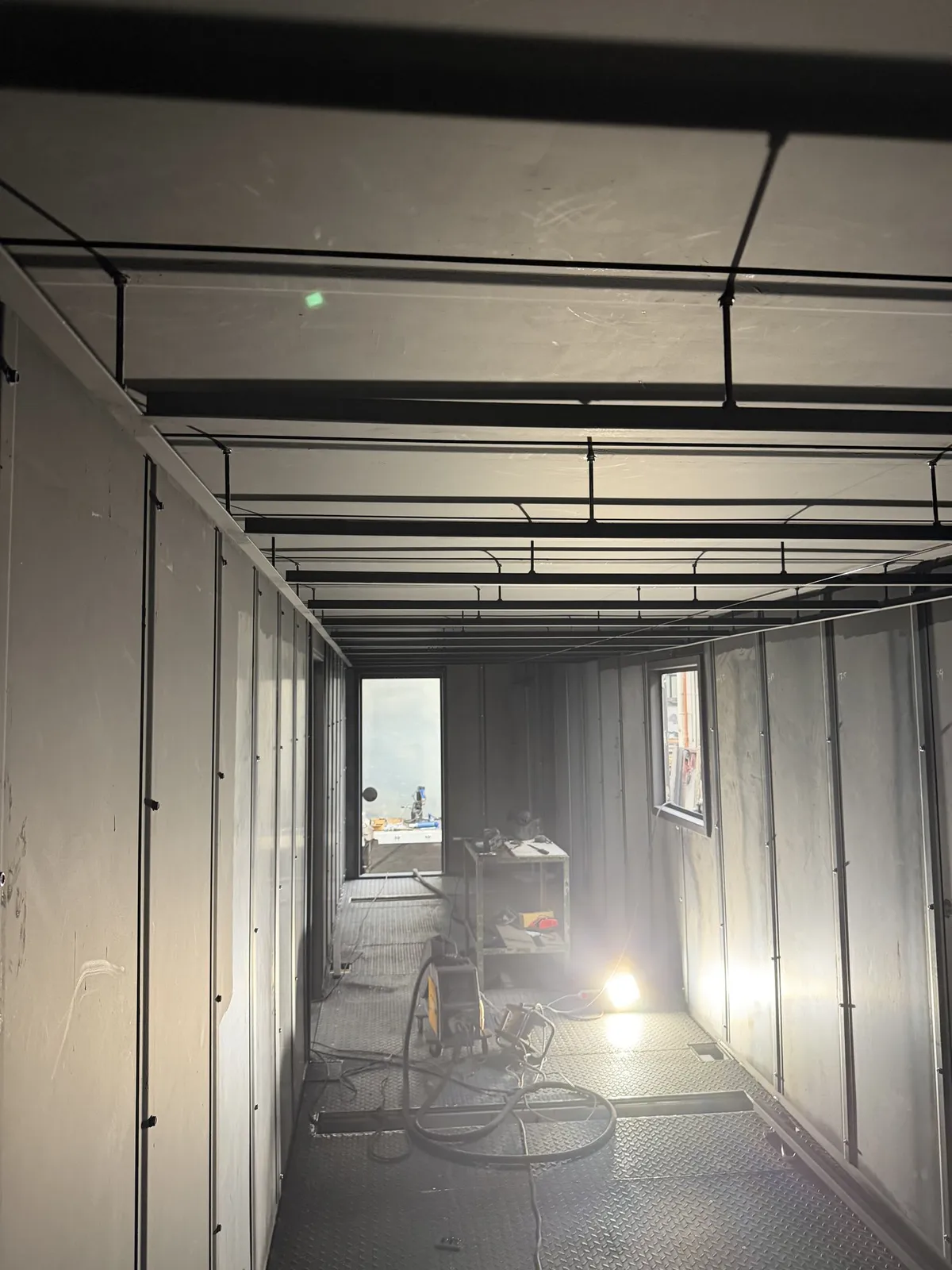

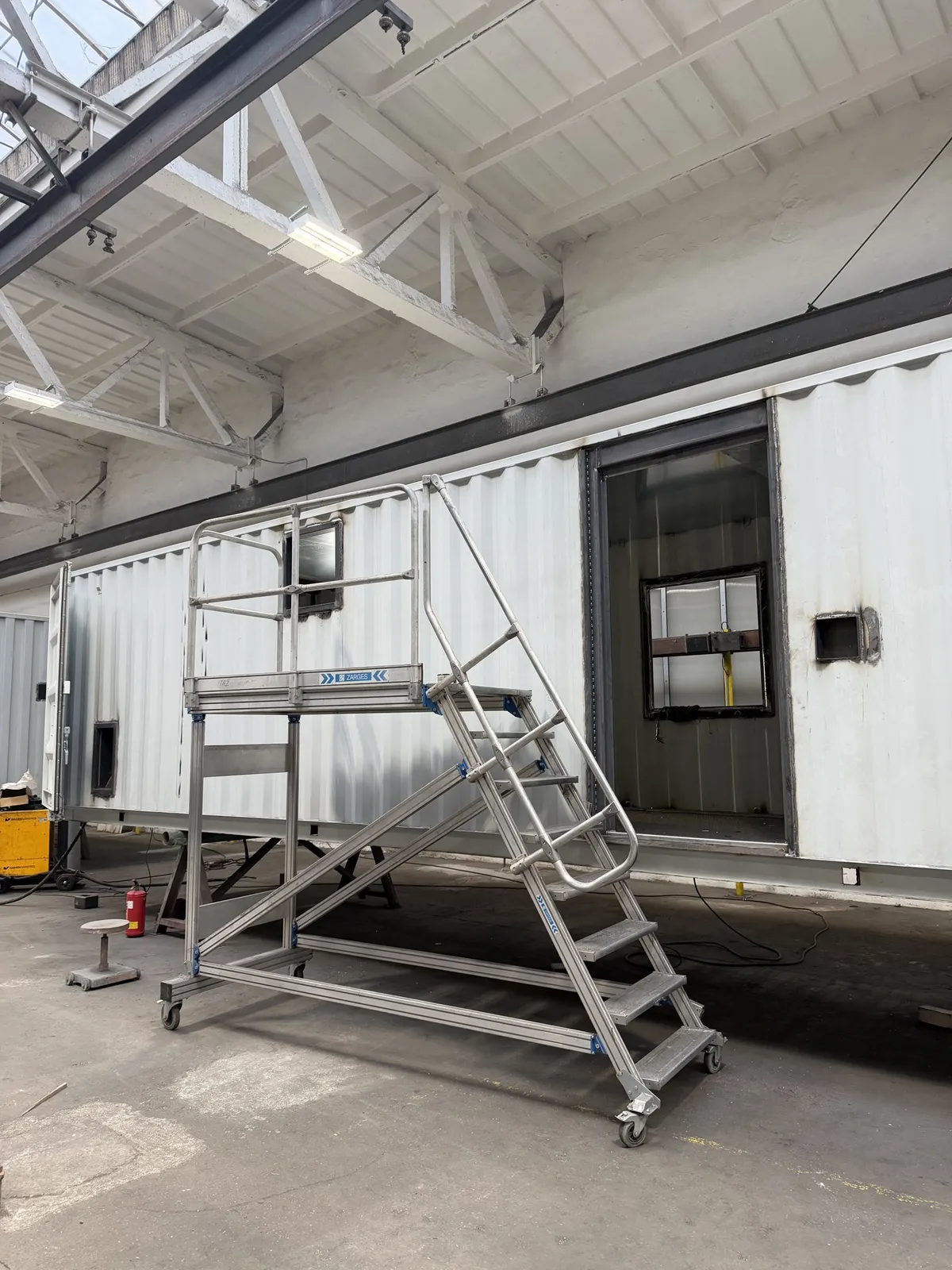

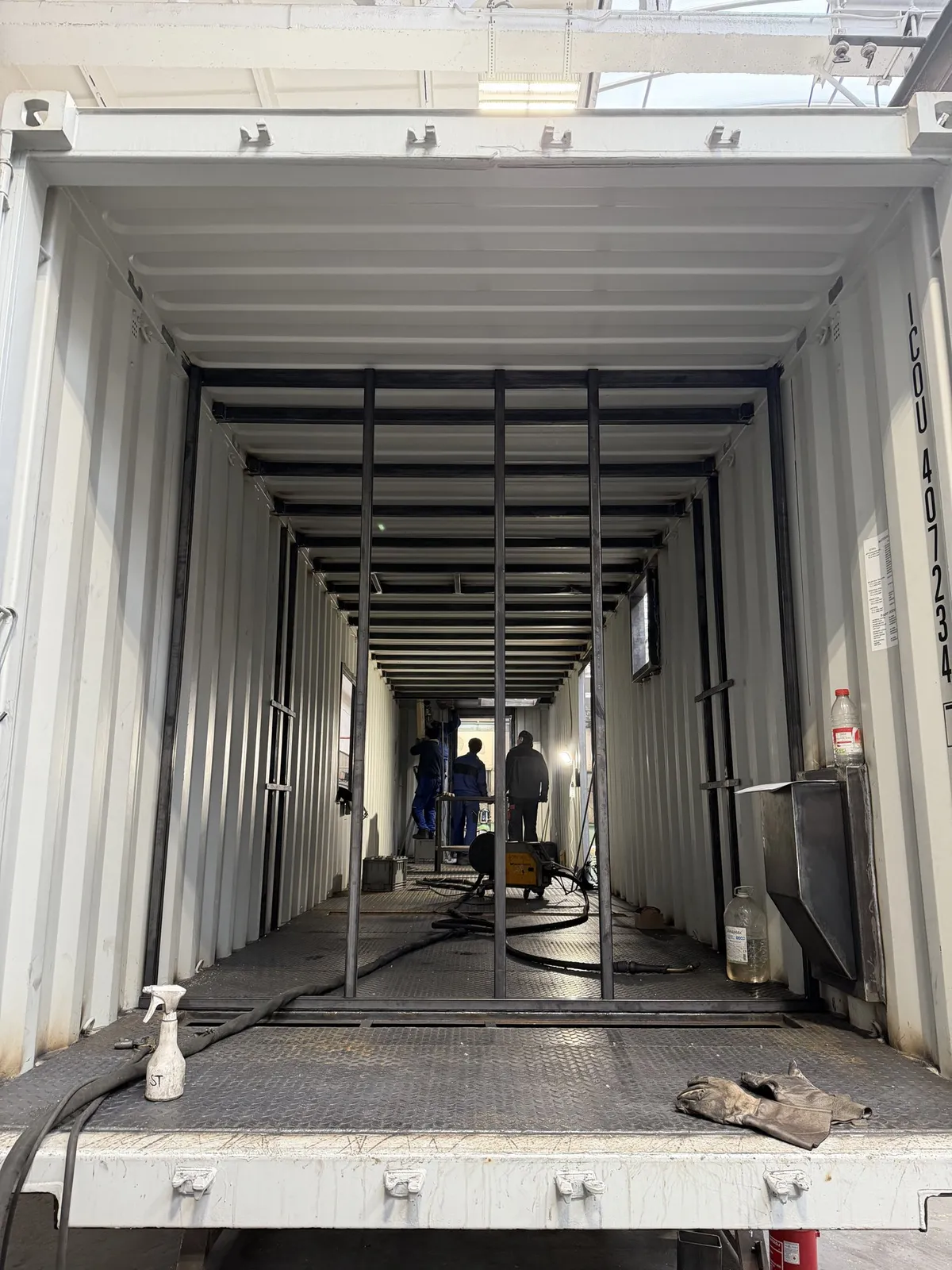

Couloir noirci après un brûlage Soudage en usine Module noir dans le hall de production Plancher en tôle larmée Chaudronnier à l'intérieur du module Couloir pendant la production Équipements intérieurs Couloir, deuxième vue Fabrication intérieure Plateforme de travail dans le hall Intérieur de la salle d'entraînement Détail du plancher Intérieur avant aménagement Intérieur pendant la production
Livraison
Comment le matériel est arrivé et a été réceptionné
Les deux unités ont passé un essai de réception en usine de deux jours à Bánovce en présence des responsables ingénierie et production du client, une liste de reprises a été convenue et close, et les unités ont été expédiées par transport exceptionnel réservé. Des frais d'attente de grue de trois heures sur une livraison ont été facturés, justifiés et réglés au taux horaire convenu.
Résultat
Ce qui a été livré, ce que cela a prouvé
Deux prototypes livrés et réceptionnés, une liste de reprises close, une structure commerciale révisée convenue, et des volumes de série fixés pour 2027 avec des quantités minimales de commande par type. Le programme a aussi produit la règle interne selon laquelle un travail de prototype n'est jamais chiffré comme s'il s'agissait d'un travail de série.
