Notunterkunftsbasis
- 2 × 16
- Modulbasen
- EI 30
- Feuerwiderstand
- 14
- Klimageräte
- 22
- Brandmelder
- 61
- zusätzliche Steckdosen
Die Aufgabenstellung
Eine mitteleuropäische Katastrophenschutzbehörde schrieb zwei identische Unterkunftsbasen aus je 16 Containern plus ein separates Mobilheim-Paket mit 20 Einheiten aus, für die schnelle Verlegung in einem zivilen Notfall. Jede Basis musste autark sein: Schlafunterkünfte, Sanitär, Essenszubereitung, Lager und ein Technikmodul, über Korridoreinheiten verbunden, mit zertifiziertem Feuerwiderstand.
Was gebaut wurde
Was spezifiziert und bepreist wurde
- 8 Unterkunftsmodule
- 2 Unterkunftsmodule mit Korridor
- 2 Sanitärmodule mit Korridor
- 2 Essenszubereitungsmodule mit Korridor
- 1 Lagermodul mit Korridor
- 1 Technikmodul
- Feuerwiderstand EI 30 über das gesamte Set
- Hülle aus PIR-100-Sandwichpaneelen, Rahmen RAL 5010, Paneele RAL 7035
- 72 mm Außentüren
- 61 zusätzliche Steckdosen über die Grundspezifikation hinaus
- 14 × 2.6 kW Klimageräte
- 22 Brandmelder
- Dazu ein separates Mobilheim-Paket mit 20 Einheiten
Engineering-Entscheidungen
Was Geld gekostet hat, das Design verändert hat, oder beides
- 01
Das Korridormodul ist das ganze Design.
Fünf der sechzehn Module jeder Basis sind Korridorvarianten. Das ist keine Layoutpräferenz; es ist das, was den Zugangsweg zu jeder Schlafeinheit brandgeschützt macht, und das, was die Zertifizierung der Basis als Set statt als sechzehn separate Boxen ermöglicht.
- 02
EI 30 in das Paneel eingepreist, nicht nachträglich angebaut.
EI 30 bei dieser Ausführung zu erreichen, verursacht definierte Kosten je Modul in der Lackier- und Paneelphase. Sie wurden ab dem ersten Angebot eingepreist, und deshalb hielt die Zahl.
- 03
Steckdosen- und Melderzahlen aus der Spezifikation übernommen, eine nach der anderen.
61 zusätzliche Steckdosen, 22 Melder, 14 Klimageräte, gegen die Ausschreibungsanlage gezählt statt je Modul geschätzt. Diese zu niedrig zu zählen ist der übliche Weg, auf dem ein Angebot für modulare Unterkünfte nach der Vergabe schiefgeht.
Galerie
Fotografien der tatsächlichen Arbeit

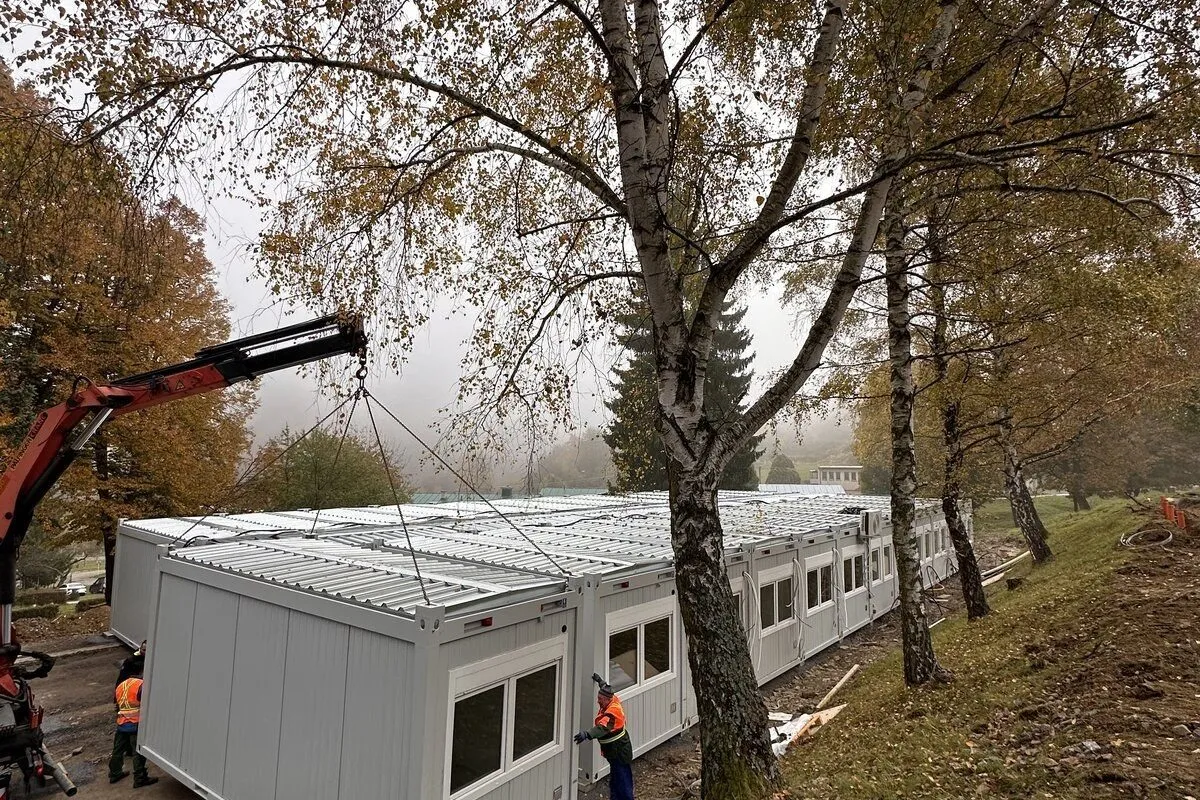

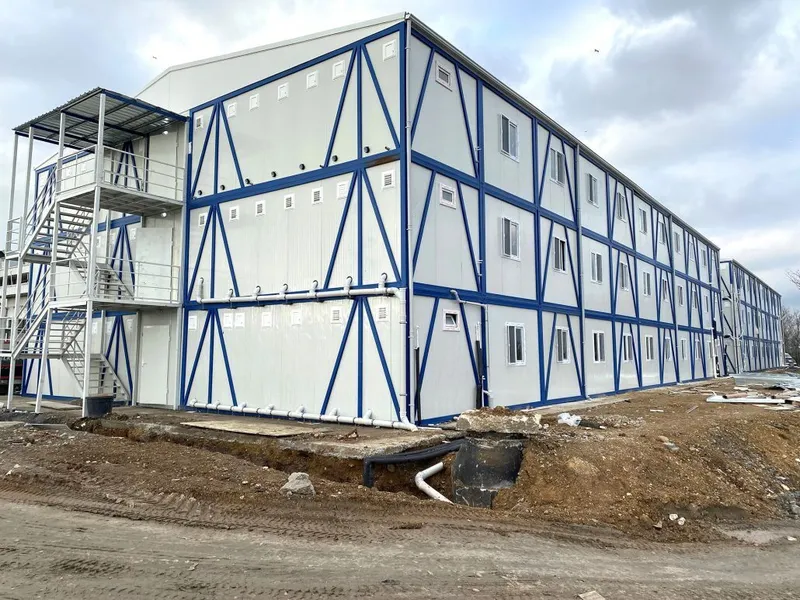

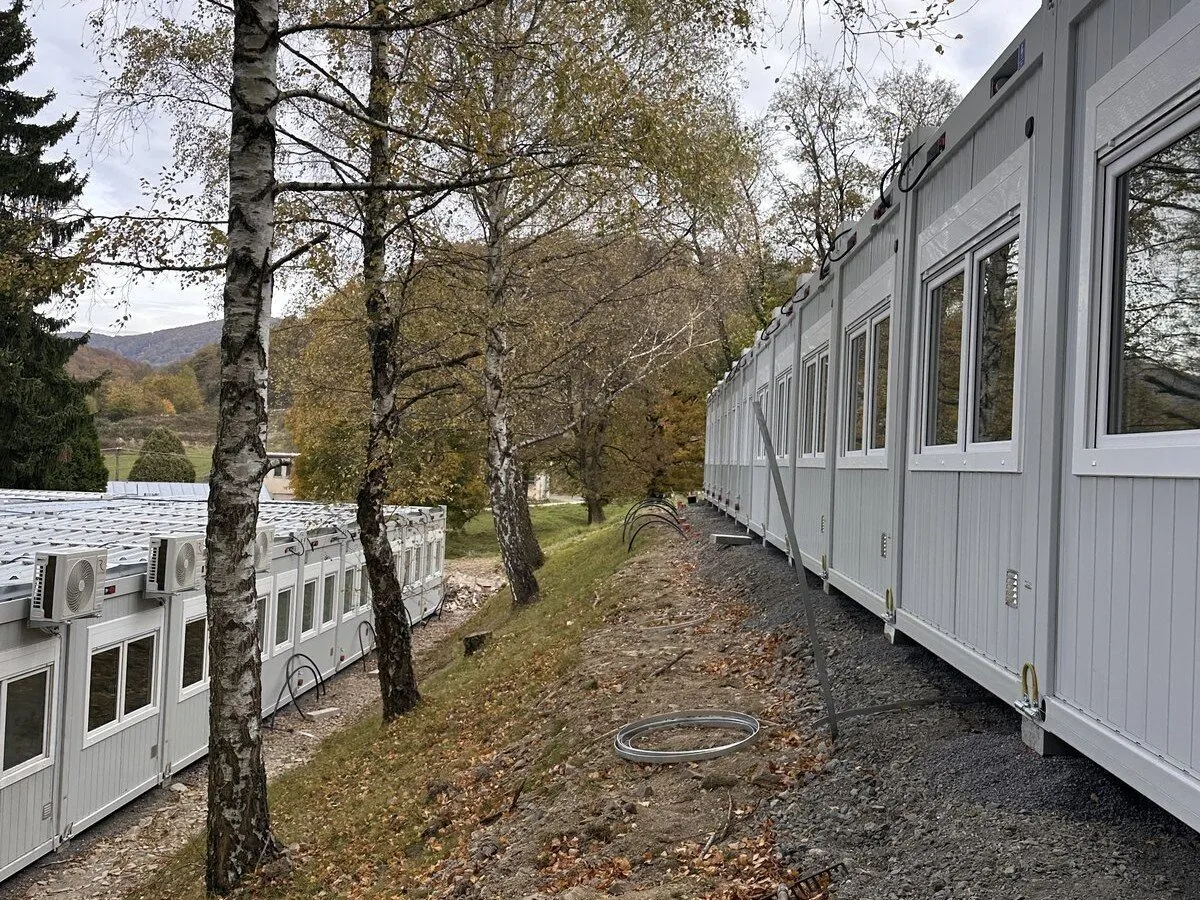

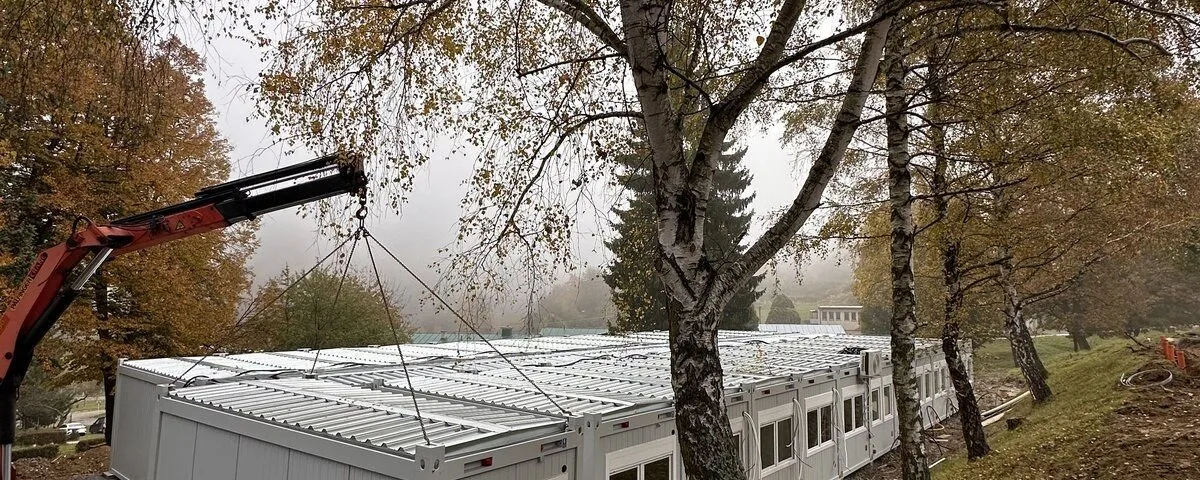

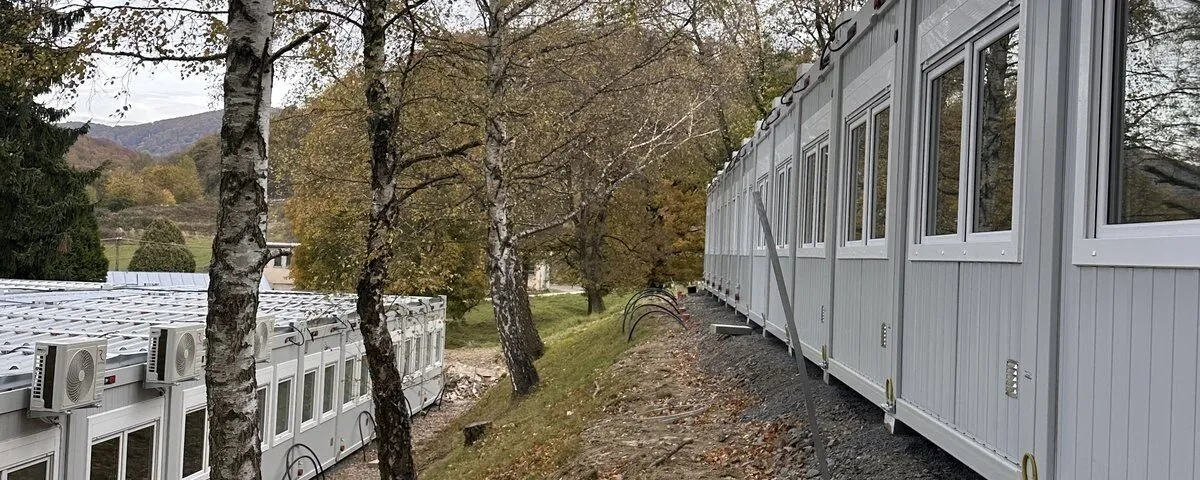

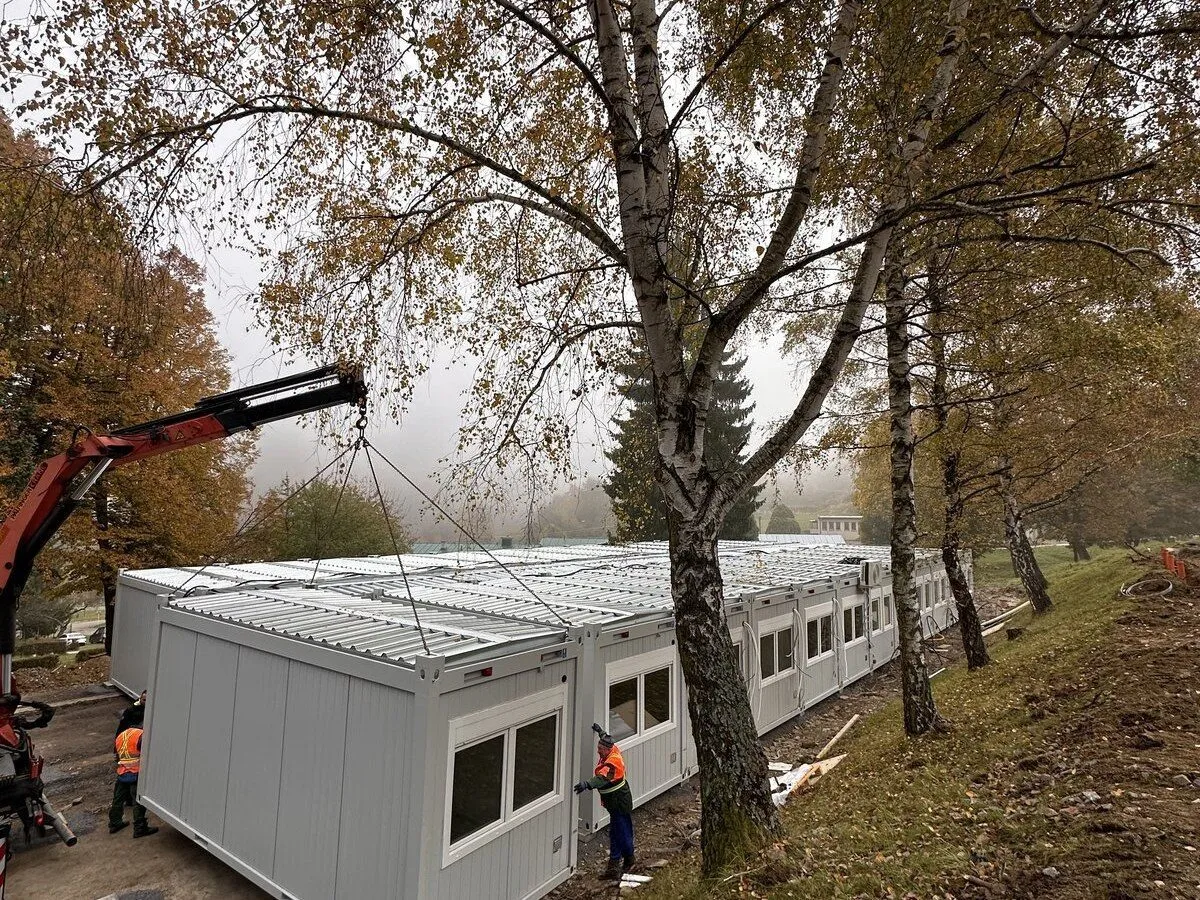

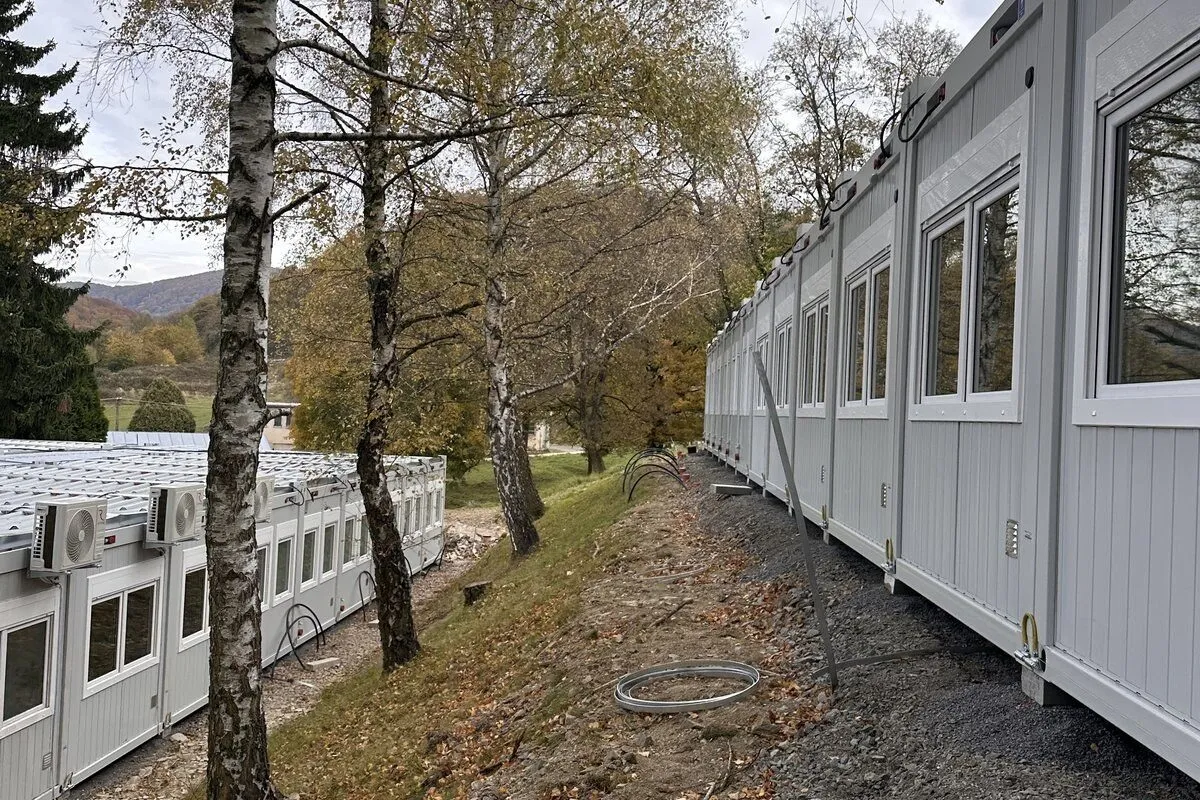

Montierter Unterkunftskomplex Kranmontage Unterkunftseinheiten vor Ort Kranhub, erstes Modul Kranhub, Modul abgesetzt Komplex während der Baustellenmontage
Lieferung
Wie es an den Ort kam und abgenommen wurde
Der Auftraggeber hob die Ausschreibung vor der Vergabe wegen eines Dokumentationsproblems auf seiner eigenen Seite auf, das nach unserem Verständnis das verlängerte Korridormodul betraf, und eine Neuausschreibung wird erwartet. Die vollständige Spezifikation, Bepreisung und der Aufbau bleiben bestehen und sind bereit.
Ergebnis
Was geliefert wurde und was es bewiesen hat
Ein vollständiges, kalkuliertes Design einer Notunterkunftsbasis aus 16 Modulen mit Feuerwiderstand EI 30, bepreist mit rund €487,400 für das Containerpaket gegenüber einer veröffentlichten Schätzung von €591,553 für dieses Los, und ab dem Tag, an dem die Ausschreibung zurückkehrt, sofort verfügbar.
Senden Sie uns die Spezifikation. Eine Zeichnung, eine Ausschreibungsanlage oder drei Sätze.
Sie erhalten innerhalb einer Woche eine schriftliche Prüfung, ob Sie etwas kaufen oder nicht.
