Baustelleneinrichtung mit Containern planen: Module von 6058 mm und 6 bis 10 Wochen

Ein Büromodul und eine Sanitäreinheit mit je 20 ft teilen sich dieselbe Grundfläche: 6058 mm lang, 2438 mm breit und 2800 mm hoch. Dank dieser gemeinsamen Grundfläche stehen die Einheiten Wand an Wand, und das Camp wächst ohne neue Planung. Der größte Teil der Arbeit findet außerhalb der Baustelle statt, in der Produktionshalle in Bánovce nad Bebravou in der Slowakei. Dort wird jeder Stahlrahmen auf Sa 2,5 gestrahlt, den Grad, bei dem nur noch schwache Spuren von Walzzunder und Rost bleiben. Danach wird er lackiert und bei 75 bis 80 °C ausgehärtet, damit die Beschichtung hart ist, bevor Kran und Lkw ihn bewegen.

Welche Einheiten die Personenzahl erfordert

Die Personenzahl in der stärksten Schicht bestimmt die Zusammenstellung. Jede Person braucht einen Arbeitsplatz, einen Waschplatz und einen trockenen Ort für Werkzeug, und jedes davon ist ein eigenes Modul.

Büromodule nehmen die Arbeitsplätze auf. Ihre lichte Innenhöhe beträgt etwa 2500 mm, was sich wie ein Raum für einen vollen Arbeitstag anfühlt. Etwa 2,6 kW Kühlleistung je Modul sind ein brauchbarer Richtwert, daher sollten Sie die Stromversorgung der Baustelle für alle Zellen auslegen, die gleichzeitig kühlen. Für ein kleines Team bietet das Büromodul mit WC und Dusche Arbeitsplatz und Waschplatz in einer Einheit. Die Fragen, die Sie vor der Bestellung klären sollten, finden Sie im Ratgeber zur Spezifikation eines Bürocontainers.

Sanitäreinheiten nehmen WCs, Duschen, Wäscherei und Küche auf. Sie sind die Einheiten mit Leitungen und legen daher das Layout stärker fest als jede andere.

Lagercontainer nehmen Werkzeug, Material und Vorräte auf. Ein 20 ft Lagercontainer trägt auf einem Stahlboden 13 800 kg, auf einem Holzboden dagegen 10 490 kg, daher verlangt schweres Lagergut den Stahlboden. Die Büromodule und die Sanitärmodule sind für eine Bodenlast von 200 kg/m2 ausgelegt. Archivregale und Maschinen gehören daher ins Lager, nicht ins Büro.

Wie die Einheiten auf dem Grundstück stehen

Platzieren Sie jede Einheit danach, womit sie verbunden wird. Sanitäreinheiten kommen möglichst nah an Abfluss und Hauptwasserleitung, Büros nah an die Baustelleneinfahrt und Lager dorthin, wo ein Lkw die Türen erreicht.

	Büromodul mit WC und Dusche	Baustellenbüro 20 ft	Sanitäreinheit, Layout A	Lagercontainer 20 ft
Außenlänge	6058 mm	6055 mm	6058 mm	6058 mm
Außenbreite	2438 mm	2435 mm	2438 mm	2438 mm
Außenhöhe	2800 mm	2800 mm	2800 mm	2591 mm

Längen und Breiten weichen nur um wenige Millimeter ab, daher steht eine gemischte Reihe auf einem Raster und wirkt wie ein Gebäude. Der Lagercontainer ist mit 2591 mm niedriger, sodass die Dachlinie dort abgestuft ist, wo das Lager an die Reihe anschließt.

Die Türen bestimmen den Rest des Layouts. Das Baustellenbüro mit 20 ft hat eine Türöffnung von 875 x 2000 mm. Prüfen Sie Planschränke und Drucker vor der Lieferung gegen dieses Maß. Der 20 ft Lagercontainer öffnet mit 2318 x 2272 mm, genug für einen Hubwagen. Seine Türen müssen daher zu freier Fläche zeigen, nicht zum nächsten Modul. Farben, Treibstoffe und Gasflaschen gehören in einen feuerbeständigen Gefahrstoffcontainer, der abseits der Büros steht. Wo am Zugang wenig Fläche bleibt, beginnt die Reihe der Baustellenbüros aus Containern bei einer Einheit von 10 ft mit 2990 mm Länge.

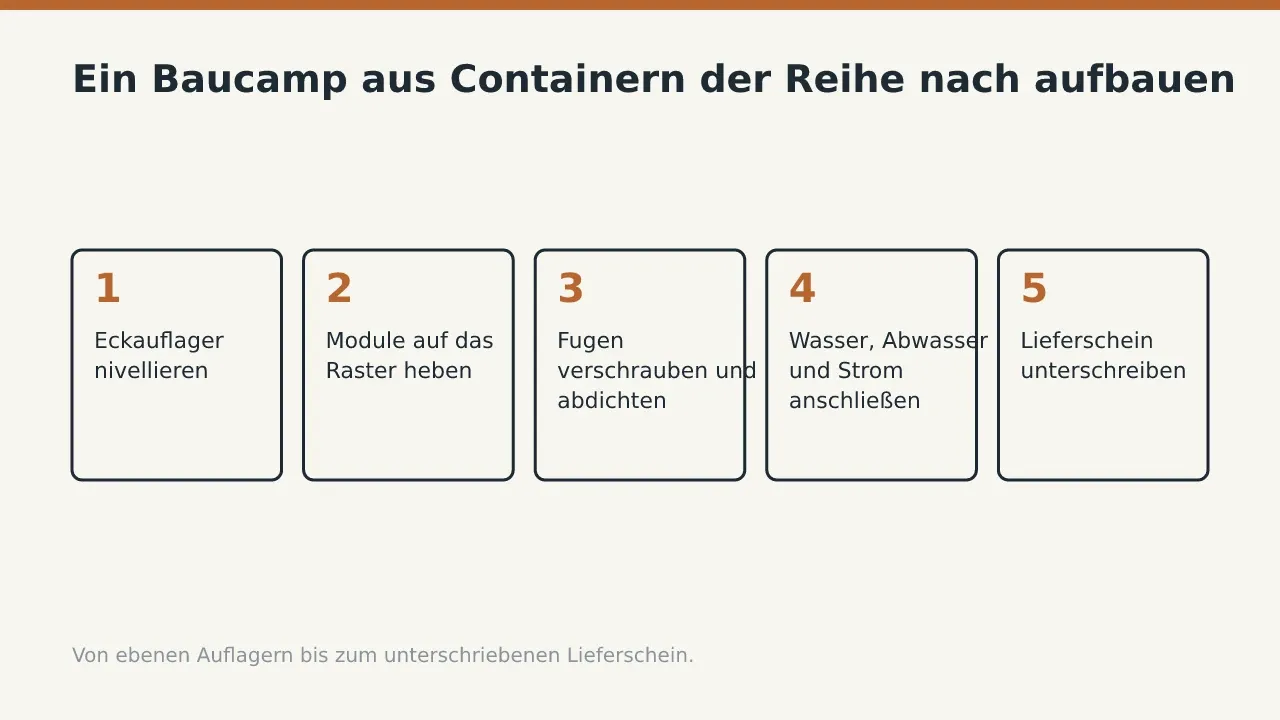

Das Camp vor Ort in der richtigen Reihenfolge aufbauen

Der Untergrund entscheidet, wie gut alles darüber passt. Jedes Modul leitet seine Last über die Ecken ab, daher zählt ein fester, ebener Auflagepunkt unter jeder Ecke mehr als eine Platte unter dem ganzen Boden.

1. Nivellieren Sie die Auflager vor der Ankunft des Lkw. Die Bauleitung prüft jedes Auflager anhand des Layoutplans, denn ein Modul auf einem unebenen Auflager verzieht seine Türrahmen.
2. Heben Sie jedes Modul an seinen Ecken vom Lkw. Der Kranführer setzt zuerst die Sanitäreinheiten, da deren Abflüsse die Lage aller anderen Einheiten bestimmen.
3. Verschrauben Sie benachbarte Module und dichten Sie die Fugen ab. Der Monteur schließt jede Fuge in Dach und Wand, damit eine Reihe von Einheiten eine gemeinsame Wetterkante bildet.
4. Schließen Sie Wasser, Abwasser und Strom an. Sanitäreinheiten entwässern in die Kanalisation oder in eine Klärgrube von 2 bis 10+ m3, und die Tankgröße bestimmt, wie oft der Tankwagen kommt.
5. Gehen Sie jede Einheit mit dem Lieferschein durch. Die Bauleitung unterschreibt, sobald die Türen rechtwinklig schließen, die Hähne laufen und die Heizung anspringt.

Gefälle der Entwässerung, Wasserversorgung und Tankbemessung sind im Beitrag Anschlüsse und Kapazitäten von Sanitärcontainern beschrieben.

Nebeneinander stellen oder ein zweites Geschoss stapeln

Stapeln Sie nur, wenn dem Grundstück die Fläche ausgeht. Ein zweites Geschoss spart Grundfläche, erfordert aber eine Treppe, ein Podest und eine Brandtrennung zwischen den Ebenen.

Die Trennung wird als REI 30 festgelegt, die Feuerwiderstandsklasse, in der eine Decke Tragfähigkeit, Raumabschluss und Wärmedämmung für die angegebene Dauer behält. Nicht tragende Wände werden als EI 30 festgelegt, mit derselben Prüfung ohne Last. Beide werden auf Anfrage gefertigt.

Tanax hat für ein mitteleuropäisches Bergresort eine zweigeschossige Mitarbeiterunterkunft aus 22 Containern gebaut. Der Block ist mit REI 30 eingestuft und in RAL 7016 lackiert, mit Dach und Wänden aus PIR, elektrischer Heizung und 2,6 kW Klimaleistung je Zelle. Jede Zelle heizt und kühlt für sich, daher verursachen leere Zimmer keine Kühllast. Für ein Camp, das über den Winter betrieben wird, vergleichen Sie PIR und Mineralwolle als Dämmung, bevor der Wandaufbau festgelegt wird. Die Details zu Treppen und Eckbeschlägen im zweigeschossigen Block bestimmen, wie das Obergeschoss erreicht und befestigt wird.

Wie das Camp nach der ersten Phase wächst

Zeichnen Sie die Erweiterung in das erste Layout ein, denn das Camp wächst an der Seite, die offen geblieben ist. Halten Sie eine Längsseite jeder Reihe frei und lassen Sie die Leitungstrassen dort enden, wo ein neues Modul anschließen kann.

Katalogeinheiten brauchen ab Bestellung 6 bis 10 Wochen. Bestellen Sie die zweite Phase an dem Tag, an dem der Einstellungsplan genehmigt wird, nicht erst, wenn die erste Phase belegt ist. Eine Einheit außerhalb des Katalogs folgt dem Ablauf für einen Container nach Ihren Zeichnungen und braucht 10 bis 16 Wochen. Tanax hat ein Exportprojekt mit 90 Einheiten in das Vereinigte Königreich geliefert, daher bedeutet Wachstum über die erste Reihe hinaus keinen Lieferantenwechsel.

Halten Sie vor der Angebotsanfrage drei Dinge fest. Das sind die Personenzahl in der stärksten Schicht, eine Skizze des Grundstücks mit Zufahrt für Lkw und Kran sowie die vorhandenen Anschlüsse für Kanal, Wasser und Strom. Damit liefert die technische Prüfung einen Festpreis und eine Lieferzeit, in der Regel in 3 bis 5 Arbeitstagen.

Häufige Fragen

Wie viel Stehhöhe hat ein Büromodul innen?

Etwa 2500 mm lichte Höhe, bei einer Gesamthöhe des Moduls von 2800 mm.

Wie lange dauert die Lieferung eines Baucamps aus Containern?

Katalogeinheiten brauchen 6 bis 10 Wochen. Einheiten nach Ihren Zeichnungen brauchen 10 bis 16 Wochen.

Darf schweres Lagergut in ein Büromodul?

Büromodule und Sanitärmodule sind für eine Bodenlast von 200 kg/m2 ausgelegt. Schweres Lagergut gehört in einen 20 ft Lagercontainer, der auf einem Stahlboden 13 800 kg trägt.

Was gilt, wenn keine Kanalisation bis zur Baustelle reicht?

Die Sanitäreinheiten entwässern in eine Klärgrube, erhältlich von 2 bis 10+ m3. Ein größerer Tank bedeutet weniger Besuche des Tankwagens.

Wie schnell kommt ein Angebot zurück?

In der Regel in 3 bis 5 Arbeitstagen bei Standardfamilien, mit Festpreis und Lieferzeit. Eine Vertraulichkeitsvereinbarung (NDA) kann innerhalb von 24 Stunden unterzeichnet werden, falls das Projekt eine verlangt.

Senden Sie die Personenzahl und eine Skizze des Grundstücks über eine Angebotsanfrage, und Sie erhalten einen Festpreis samt Lieferzeit.
