Module de stockage d'armes

4
unités de stockage d'armes: 6,058 × 2,438 × 2,800 mm
±5 mm: A1
isolation incombustible: 120 µm
revêtement d'ossature: 3
jours ouvrés de la demande à l'offre

La demande

Un intégrateur de défense balte a trouvé la page Usage spécial publiée par Tanax, et avait besoin de quatre unités de stockage d'armes selon une spécification technique écrite, avec une échéance de remise à trois jours. Aucun plan n'a été fourni, seulement une spécification. Deux modules devaient s'assembler dans leur longueur en une seule pièce continue.

Ce qui a été construit

Ce qui a été spécifié

6,058 × 2,438 × 2,800 mm par module, ±5 mm, compatible ISO 668, neuf et jamais utilisé
Modules assemblables dans leur longueur en une seule pièce
Ossature en acier soudé à partir de profilés d'au moins 3 mm d'épaisseur, boulonnable, anneaux de levage soudés à chaque angle
Grille de sécurité intérieure en acier sur toutes les parois, le plafond et les portes intérieures
Toiture et plancher en tôle d'acier ≥ 0.5 mm ; parois extérieures en tôle d'acier nervurée ≥ 0.5 mm
Isolation de classe feu A1 selon EN 13501-1, U ≤ 0.35 W/m²K
Revêtement intérieur en panneau stratifié blanc ≥ 10 mm, classe d'émission E1 selon EN 312
Sous-plancher en plaque de ciment ou OSB ≥ 22 mm, classe de service 2 selon EN 1995-1-1
Revêtement de sol vinyle gris, couche d'usure ≥ 2 mm, Bfl-s1, classe 34, marqué CE
Double porte en acier, ouverture de 1,700-1,800 × 2,000-2,100 mm, cadenassable, isolée à U ≤ 1.6 W/m²K
Radiateur électrique maintenant +20 °C jusqu'à −25 °C à l'extérieur, plus un climatiseur inverter
Plancher 200 kg/m², toiture 150 kg/m²
Revêtement d'ossature primaire zinc 60 µm + finition 60 µm = 120 µm ; panneaux de paroi 28 + 28 = 40 µm, vérifié selon ISO 2808
Prise 400 V 32 A IP 44 encastrée dans l'ossature extérieure, deux prises doubles intérieures 230 V 16 A, kit de mise à la terre avec piquet ≥ 1.5 m par module et points de raccordement repérés
Pose sur six plots béton de 500 × 500 mm, ≥ 50 mm au-dessus du sol, mis à niveau, avec plateformes décrottoirs perforées à l'entrée
Enveloppe environnementale : −30 à +40 °C, 100 % HR à +35 °C, 2.0 g/m³ de poussière, 180 mm/m² de précipitations, vent de 20 m/s avec rafales à 31 m/s, et une structure qui ne se déforme pas et ne se bloque pas par le gel sous charge de glace et de neige
Matériaux conformes REACH, concentration de COV à l'intérieur dans les limites de sécurité

Décisions d'ingénierie

Ce qui a coûté, ce qui a changé la conception, ou les deux

01
Une conception nouvelle, pas une caisse transformée.
La grille intérieure sur chaque surface, la dimension de l'ouverture de porte, l'isolation A1 et le système de revêtement ne sont pas réalisables en modifiant un conteneur standard. Le module a été conçu comme une structure dédiée, et chiffré comme telle.
02
La grille est l'argument de sécurité et le coût.
Une grille en acier soudé sur toutes les parois, le plafond et les portes intérieures est ce qui fait du module un dépôt plutôt qu'un abri. C'est aussi l'essentiel de la main-d'œuvre, et le prix le dit ouvertement.
03
Une participation au transport proposée plutôt qu'une remise.
Plutôt que de rogner le prix unitaire, Tanax a proposé de prendre en charge la moitié du transport jusqu'à destination, environ 2 €/km sur environ 1,000 km, soit à peu près €500 par unité, en geste de première coopération avec un mécanisme visible. Les remises servent d'ancrage et se répètent ; une participation au transport énoncée ne le fait pas.

Galerie

Photographies du travail réel

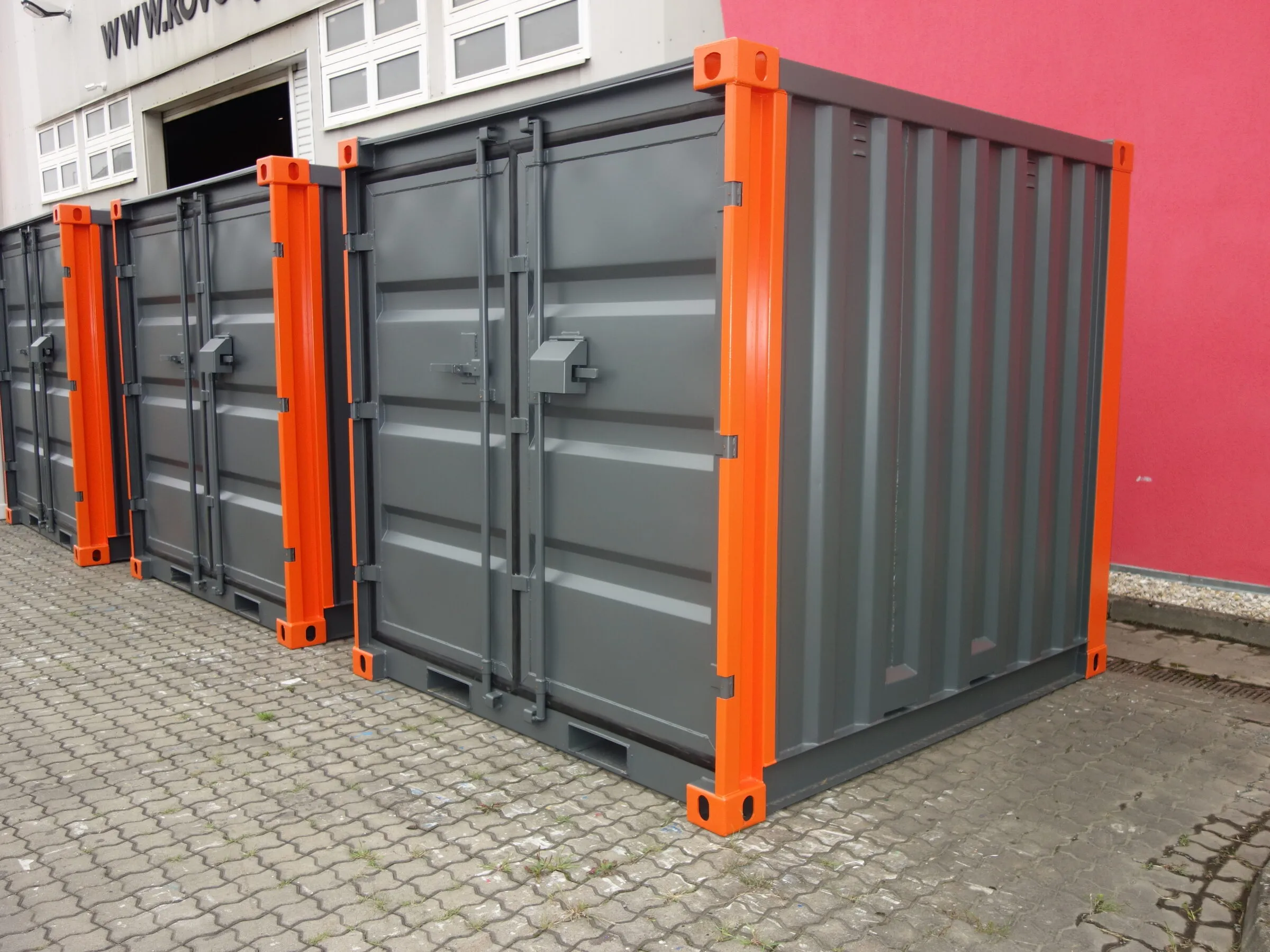

Modules gris à poteaux d'angle contrastés, parc

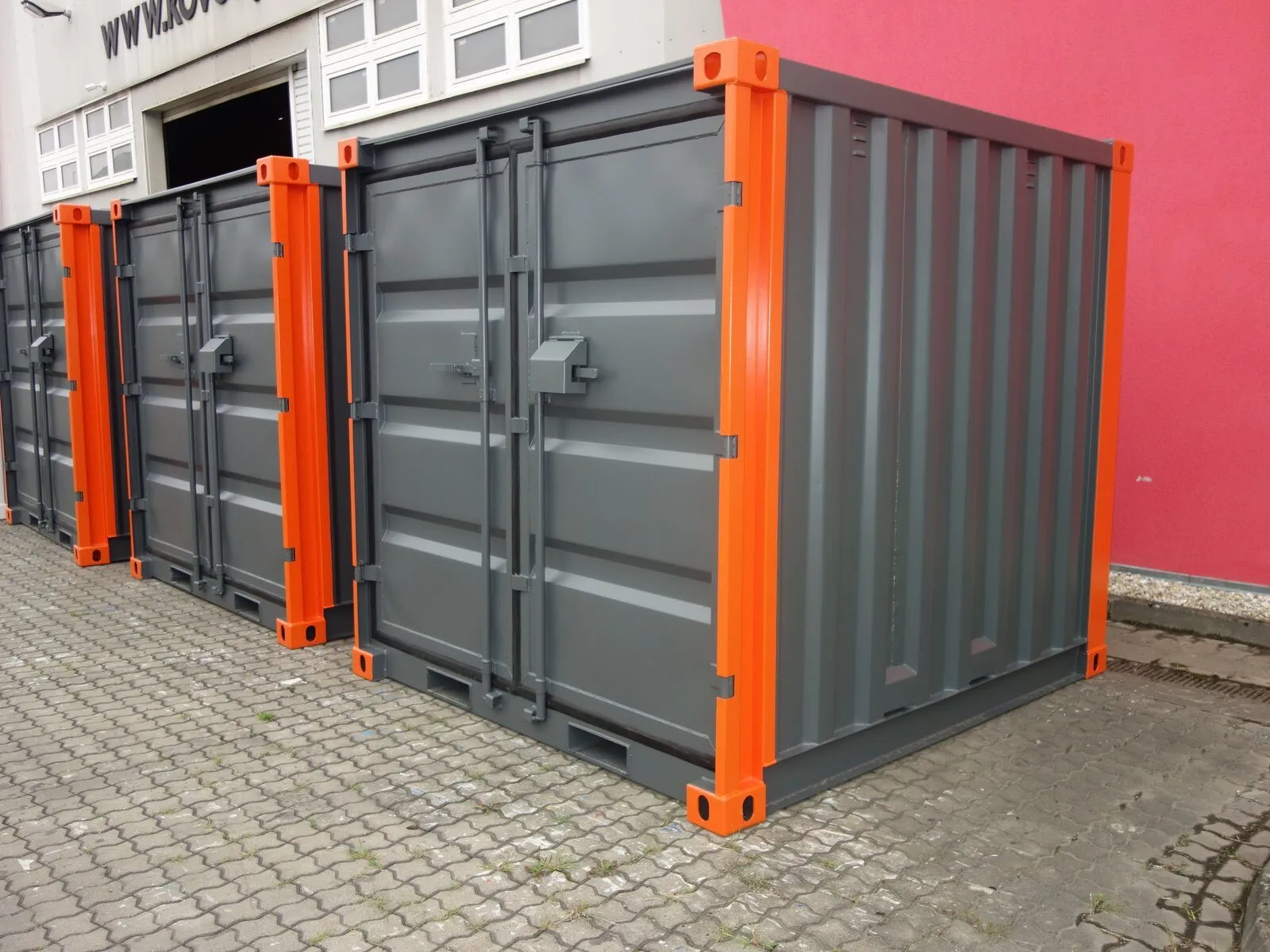

Modules du même caractère, parc
Modules de stockage gris, extérieur
Modules gris, deuxième vue

Modules gris à poteaux d'angle contrastés dans le parc de Tanax, proches par leur caractère de l'unité proposée. Il ne s'agit pas de l'unité livrée ; l'offre a été chiffrée d'après un cahier des charges écrit.

Livraison

Comment le matériel est arrivé et a été réceptionné

Proposé à €39,300 par module, €157,200 pour les quatre, EXW Bánovce, hors TVA, en trois jours ouvrés après la demande.

Résultat

Ce qui a été livré, ce que cela a prouvé

Une réponse technique et commerciale complète produite en trois jours d'après un cahier des charges écrit sans plans, ce qui est le délai de réponse que cette usine considère désormais comme normal, et le résultat direct de la leçon tirée de l'appel d'offres de la base d'hébergement d'urgence.

Envoyez-nous le cahier des charges. Un plan, une annexe d'appel d'offres ou trois phrases.

Vous en recevrez une revue écrite sous une semaine, que vous achetiez quelque chose ou non.
