Integration und Konstruktion des BESS-Gehäuses
Das Gehäuse wird um die Anordnung des Integrators herum gezeichnet: wo die Kühlung sitzt, wo die Kabel eintreten, wo die Racks stehen. Nachfolgend steht, was Tanax konstruiert, was es vorbereitet und was es mit Partnern integriert.
Umrahmte Öffnungen mit Hauben

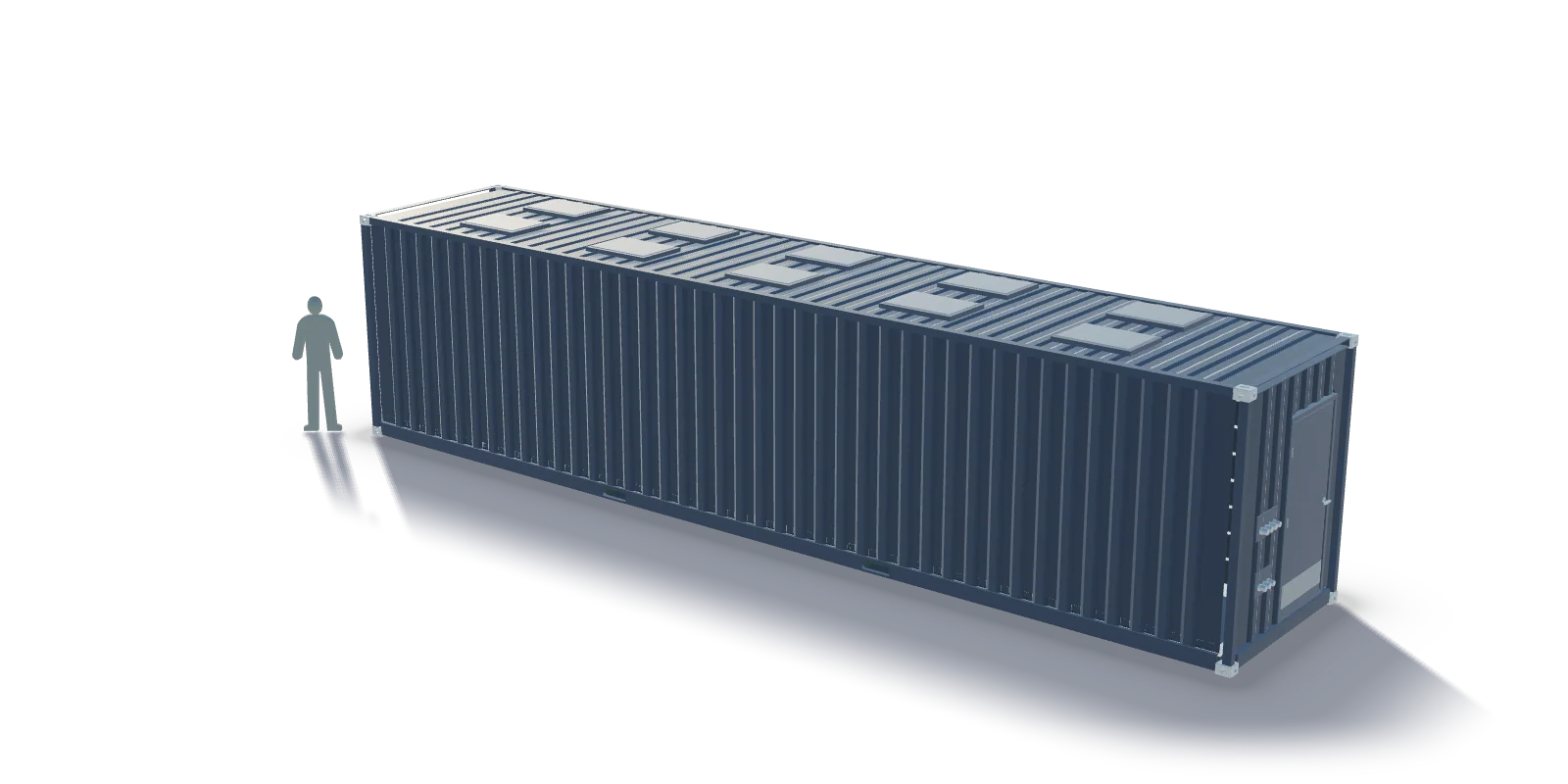

Die Öffnungen für die Klima- oder Flüssigkühlgeräte sind umrahmt und mit Hauben versehen, in Größe und Lage auf die Geräte des Integrators abgestimmt. Die Hülle behält um sie herum ihre Klasse.
Kabeleinführungsplatten
Kabeleinführungsplatten für Hoch- und Niederspannung mit Kabelverschraubungen, getrennt ausgeführt, wo die Anordnung es verlangt. Die abgedichteten Platten halten das Gehäuse dicht und die Kabel dort, wo sie hingehören.
Was die Konstruktionsphase klärt
Die Rackgewichte und das Fußraster für die statische Berechnung; die Transportlasten und, wo erforderlich, die Erdbebenlastfälle; die Lage der Öffnungen und der Kabeleinführungsplatten; die Architektur, begehbar oder nicht begehbar; die Korrosivitätsklasse; und die Optionen, die der Integrator verbaut haben möchte.
Systeme mit Partnern
Klimatisierung oder Flüssigkühlung, Brandbekämpfung, Off-Gas-Erkennung, Lüftung zur Explosionsverhütung, BMS/EMS-Schrank, Hilfsstromversorgung, Beleuchtung und eine Trockeneinspeisung für die Feuerwehr werden auf Anfrage mit Partnern integriert.
Serienfertigung
Eine Konstruktion, einmal berechnet, als Serie gebaut, mit identischer Konstruktion über die Serie und einem Prüfprotokoll zu jeder Einheit. Für Batteriehersteller ist das Gehäuse White Label.
Datenblatt
| Tragwerk und Boden | |
|---|---|
| Boden | 2.000 kg/m² serienmäßig, bis zu 3.000 kg/m² nach statischer Berechnung; lokale Verstärkung unter den Rackfüßen; Querträger in engem Raster; 6-mm-Stahldeck S355, dichtgeschweißt und ohne Sperrholz, als flüssigkeitsdichte Wanne für Kühlmittel oder Löschwasser; Ankerschienen entsprechend der Rackanordnung |
| Konstruktion | Statische Berechnung des Bodens aus Rackgewichten und Fußraster, einschließlich Transportlasten und, wo erforderlich, Erdbebenlastfällen |
| Öffnungen und Ausstattung | |
| Technische Öffnungen | Umrahmte Öffnungen mit Hauben für Klima- oder Flüssigkühlgeräte; Kabeleinführungsplatten für Hoch- und Niederspannung mit Kabelverschraubungen |
| Sonstiges | Erdungsklemmen, Typenschild, CSC-Schild, Prüfprotokoll |
Die Angaben entsprechen der veröffentlichten Spezifikation der Produktfamilie, nicht der Auslegung eines Kunden. Mit „je Projekt“ gekennzeichnete Werte werden in der Engineering-Phase festgelegt.
Das Datenblatt wird aus denselben Daten erzeugt wie diese Seite. Es wird mit der Antwort auf Ihre Anfrage versendet und nach dem Absenden des Formulars zum Download angeboten.
Datenblatt (PDF) anfordernFAQ
Fragen, die der Einkauf stellt
Was benötigen Sie für den Start?
Die Rackgewichte und das Fußraster, die Kühlgeräte und ihre Lage, die Kabeleinführungen und die Korrosivitätsklasse des Standorts. Die statische Berechnung und die Zeichnungen folgen.
Können die Öffnungen später verlegt werden?
Sie werden nach Konstruktion platziert und eingeschweißt. Eine neue Lage bedeutet eine neue Zeichnung, daher wird die Anordnung in der Konstruktionsphase festgelegt.
Senden Sie die Rackgewichte und das Fußraster. Daraus wird der Boden berechnet.
Die statische Berechnung, die Öffnungen und die Architektur werden in der Konstruktionsphase festgelegt. Das Datenblatt erhalten Sie mit der Antwort.
