Défense
- 200+
- modules livrés
- €16 M
- classe de l'accord-cadre
- 3
- phases à ce jour
- 10
- jours ouvrés pour monter un ensemble de 40 modules
- 160
- modules réceptionnés en un trimestre
La demande
Un ministère de la défense d'Europe centrale avait besoin de modules d'hébergement, de couloir et sanitaires livrés dans plusieurs garnisons dans le cadre d'un accord-cadre pluriannuel, raccordés en ensembles opérationnels à l'arrivée, et réceptionnés formellement sur chaque site. Les livraisons devaient être planifiées en fonction des accès aux sites, de la disponibilité des grues, des interdictions nationales de circulation des poids lourds et du calendrier de réception du ministère lui-même. La fabrication s'est déroulée en parallèle des livraisons sur trois phases contractuelles.
Ce qui a été construit
Le périmètre, ligne par ligne
- Modules d'hébergement avec grande fenêtre et portes extérieures en acier
- Modules de couloir portant la voie d'accès protégée contre l'incendie entre les cellules
- Modules sanitaires hommes avec douches et WC
- Modules sanitaires femmes avec douches et WC
- Convecteurs électriques muraux, un par cellule
- Climatiseurs muraux, un par cellule
- Prises doubles, deux par cellule
- Modules de stockage dans le cadre d'un appel de commande ultérieur
- Plateformes de site, raccordements électriques et notices d'installation SK/EN
Décisions d'ingénierie
Ce qui a coûté, ce qui a changé la conception, ou les deux
- 01
Des ensembles, pas des unités.
Les modules ont été conçus pour être interconnectés en ensembles de 40 unités plutôt que livrés comme des boîtes indépendantes. Cela a déterminé la conception du module de couloir, les kits de raccordement, le système de mise à niveau et la séquence de chantier, et c'est pourquoi deux ensembles de 40 unités ont pu être montés en une dizaine de jours ouvrés avec un chariot élévateur de 5 t ou plus, un camion à bras hydraulique, deux monteurs, un nivellement optique et de longs niveaux à bulle.
- 02
Les détails de réception réglés tôt, parce que ce sont toujours les mêmes.
Les points de réception récurrents d'une phase à l'autre étaient la finition d'about du sol PVC, la combinaison prise et interrupteur à la porte d'entrée, les butées de porte en caoutchouc et leur fixation murale, et la fenêtre oscillo-battante 1,800 × 1,200 à U ≤ 1.1 W/m²K. Ces quatre points figurent désormais dans la spécification au stade de l'offre plutôt que dans une liste de réserves à la réception.
- 03
Une cadence de livraison conçue à partir du site, pas de l'usine.
Le déchargement a été planifié à 15 camions par jour, montant à 20, soit 30 à 40 modules par jour, avec une grue réservée à partir de 06:00 et un camion à bras hydraulique en solution de repli. Un site présentait une aire enherbée avec un risque d'enlisement par temps de pluie, reconnue avant le départ du premier camion. Les démarrages du lundi ont été fixés à 11:00-12:00 pour respecter l'interdiction nationale de circulation des poids lourds.
- 04
La levée des réserves intégrée au montage, pas une visite séparée.
Lorsqu'une liste de réserves arrivait après la livraison, vantaux de porte endommagés, clés corrodées sur une série de modules de couloir, un solin de toiture posé à l'envers, la reprise était réalisée pendant l'assemblage en ensembles plutôt que lors d'une visite ultérieure. Plus rapide pour le client, moins cher pour tout le monde.
Galerie
Photographies du travail réel

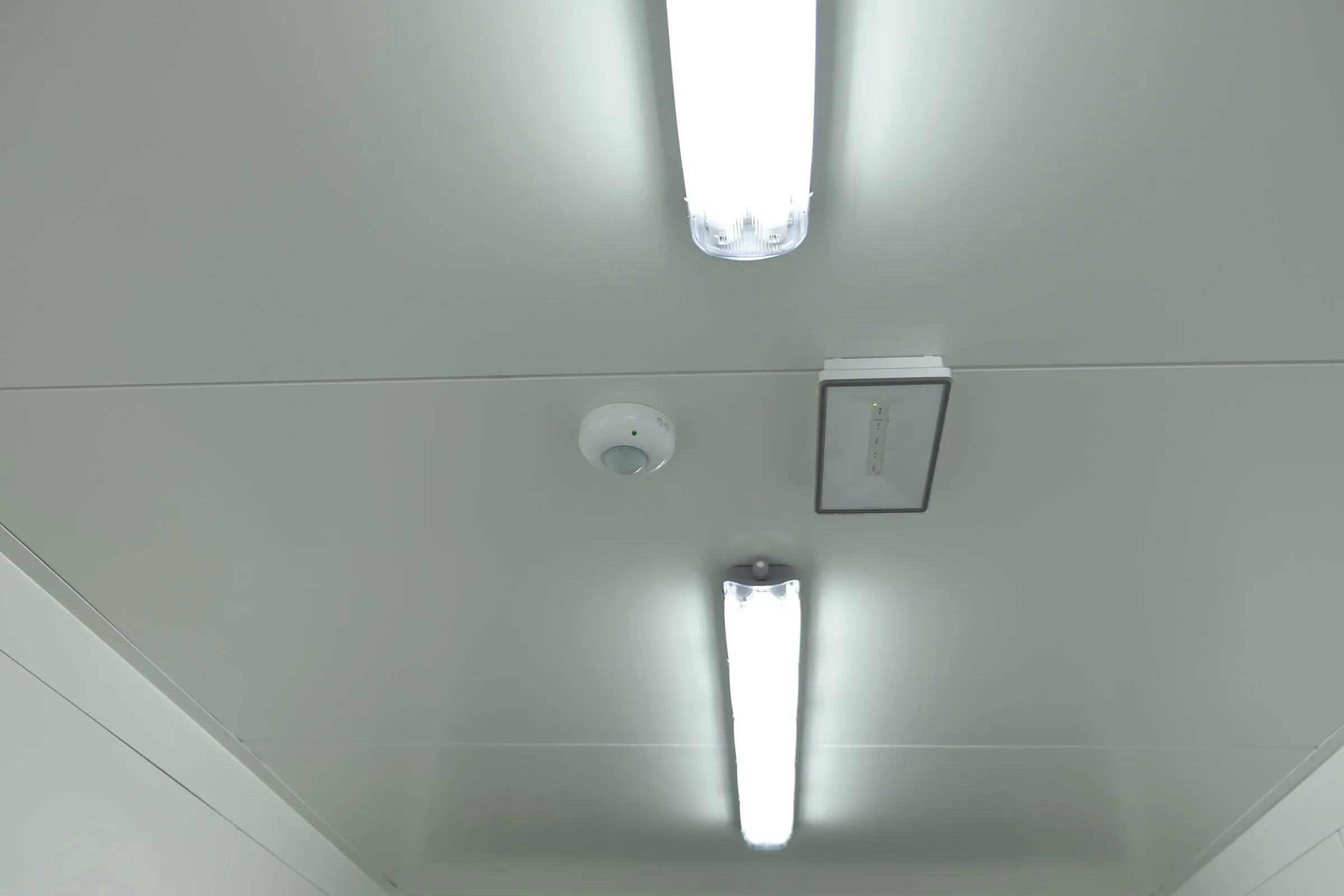

Extérieur d'un ensemble assemblé Module de couloir en cours de construction Levage à la grue sur site Luminaire de plafond et détecteur Ensemble raccordé, extérieur
Livraison
Comment le matériel est arrivé et a été réceptionné
Trois phases à ce jour, chacune fabriquée en parallèle de la livraison et réceptionnée formellement sur le site destinataire.
| Phase | Périmètre |
|---|---|
| Phase 1 | 80 modules, livrés et assemblés en deux ensembles raccordés de 40 unités |
| Phase 2 | 160 modules sur deux garnisons : 88 d'hébergement avec grande fenêtre et portes extérieures en acier, 28 sanitaires hommes, 12 sanitaires femmes, plus 144 convecteurs, 88 climatiseurs et 176 prises doubles |
| Phase 3 | Modules de stockage, premier appel de commande de 12 |
Résultat
Ce qui a été livré, ce que cela a prouvé
Plus de 200 modules livrés dans le cadre d'un accord-cadre en cours jusqu'en 2028, avec réception formelle achevée sur chaque site. Le programme est la base de référence derrière chaque autre demande défense à laquelle Tanax répond.
Envoyez-nous le cahier des charges. Un plan, une annexe d'appel d'offres ou trois phrases.
Vous en recevrez une revue écrite sous une semaine, que vous achetiez quelque chose ou non.
