Alimentation électrique du module de datacenter

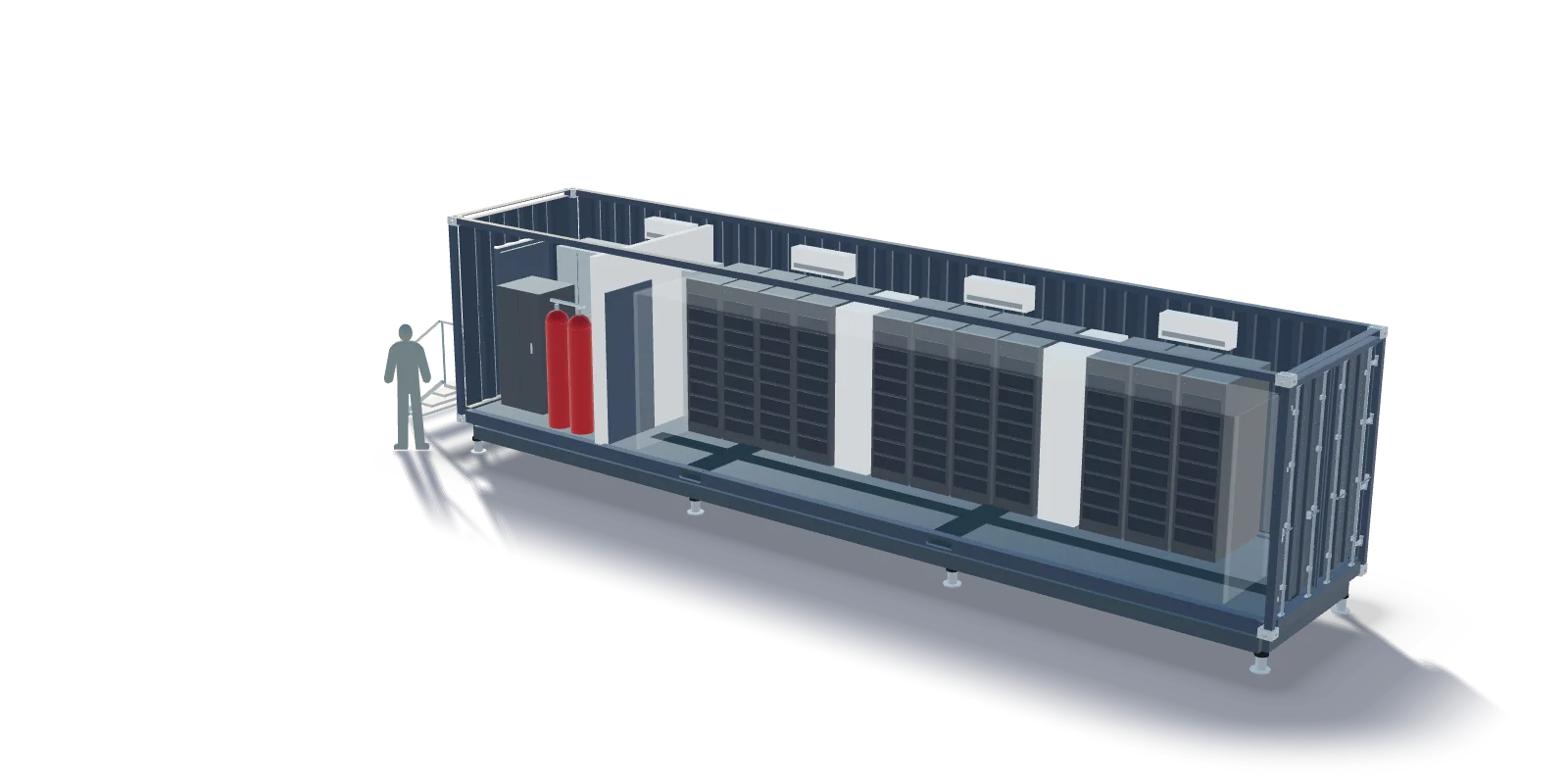

Le local technique abrite la chaîne d'alimentation : l'arrivée, l'architecture de la voie unique à la 2N, la conversion en -48 V DC et 230 V AC, les batteries et la distribution vers chaque baie.
Arrivée
400 V AC, triphasé, 50 Hz, TN-S. L'arrivée est comptée, tout comme chaque départ de charge en aval.
De N à 2N
L'architecture est choisie par projet : une voie unique (N) lorsque le site l'accepte, jusqu'à 2N avec deux voies A/B indépendantes, une entrée de groupe électrogène et deux inverseurs de source automatiques en cascade. Un arrêt d'urgence de l'alimentation (EPO) fait partie de chaque configuration.
Conversion
Un système d'énergie modulaire avec sorties -48 V DC et 230 V AC garanties : modules redresseurs et onduleurs remplaçables à chaud, et chaînes de batteries par côté. Lorsque l'informatique fonctionne uniquement en AC, un onduleur AC conventionnel le remplace.
Batteries
VRLA ou lithium-ion, avec une autonomie dimensionnée par projet. Une entrée solaire via des chargeurs DC est proposée en option pour les sites disposant de leur propre production.
Distribution
Distribution DC et AC par baie avec interrupteurs-sectionneurs à fusibles, PDU supervisées en option, et comptage sur l'arrivée et sur chaque départ de charge. Les armoires électriques se trouvent dans le local technique, derrière la cloison EI 60.
Fiche de spécifications
| Alimentation électrique | |
|---|---|
| Arrivée d'énergie | 400 V AC, triphasé, 50 Hz, TN-S |
| Architecture d'alimentation | De la voie unique (N) jusqu'à 2N : deux voies A/B indépendantes, entrée groupe électrogène, deux ATS en cascade, EPO |
| Conversion d'énergie | Système d'énergie modulaire avec sorties -48 V DC et 230 V AC garanties, modules redresseurs et onduleurs remplaçables à chaud, chaînes de batteries par côté ; ou onduleur AC conventionnel |
| Batteries | VRLA ou lithium-ion, autonomie dimensionnée par projet ; entrée solaire en option via chargeurs DC |
| Distribution | Distribution DC et AC par baie avec interrupteurs-sectionneurs à fusibles, PDU supervisées en option ; comptage sur l'arrivée et sur chaque départ de charge |
Les chiffres sont ceux de la spécification publiée de la famille de produits, et non ceux de la conception d'un client. Les valeurs indiquées « selon projet » sont arrêtées en phase d'ingénierie.
La fiche de spécifications est générée à partir des mêmes données que cette page. Elle est jointe à la réponse à votre demande et proposée en téléchargement dès l'envoi du formulaire.
Demander la fiche de spécifications (PDF)FAQ
Les questions que posent les services achats
Pourquoi du -48 V DC ?
Les équipements de télécommunications et d'edge sont souvent alimentés en -48 V DC. Le système d'énergie modulaire fournit à la fois du -48 V DC et du 230 V AC à partir des mêmes modules redresseurs et onduleurs, avec des chaînes de batteries par côté.
Peut-on commencer en N et évoluer vers 2N ?
L'architecture est fixée par projet. Un module conçu pour la 2N peut être livré avec une seule voie équipée ; un module conçu pour la N reste en N.
Où se trouvent les batteries ?
Dans le local technique, sur le plancher renforcé localement que la spécification prévoit pour les armoires de batteries, derrière la cloison EI 60.
Envoyez l'implantation des baies. Le module est étudié autour d'elle.
Le nombre de baies, leur largeur, leur profondeur et la densité par baie déterminent la salle, l'architecture d'alimentation et le refroidissement. La fiche technique accompagne la réponse.
