Plánovanie zázemia staveniska z kontajnerov: moduly 6058 mm a 6 až 10 týždňov

Kancelársky modul 20 ft a sanitárna jednotka 20 ft majú rovnakú pôdorysnú stopu: dĺžka 6058 mm, šírka 2438 mm a výška 2800 mm. Vďaka nej môžu jednotky stáť stena pri stene a areál možno rozširovať bez nového návrhu. Väčšina práce sa vykoná mimo staveniska, vo výrobnej hale v Bánovciach nad Bebravou na Slovensku. Každý oceľový rám sa tam otryská na stupeň Sa 2,5, pri ktorom zostanú len slabé stopy okují a hrdze. Potom sa natrie a vytvrdzuje pri 75 až 80 °C, takže náter je tvrdý skôr, než s modulom manipuluje žeriav a nákladné auto.

Aké jednotky vyžaduje počet pracovníkov

Zmes jednotiek určuje počet ľudí na najvyťaženejšej zmene. Každý z nich potrebuje miesto na prácu, miesto na umytie a suché miesto pre náradie, a každé z nich je iný modul.

Kancelárske moduly nesú pracovné stoly. Ich vnútorná svetlá výška je približne 2500 mm, čo pôsobí ako miestnosť vhodná na celý pracovný deň. Chladenie asi 2,6 kW na modul je použiteľná referenčná hodnota, preto dimenzujte napájanie staveniska pre všetky bunky chladiace naraz. Pre malý tím spája kancelársky modul s WC a sprchou pracovný stôl a umývacie miesto v jednej jednotke. Otázky, ktoré treba vyriešiť pred objednávkou, sú uvedené v príručke o špecifikácii kancelárskeho kontajnera.

Sanitárne jednotky nesú WC, sprchy, práčovňu a kuchyňu. Sú to jednotky s potrubím, preto určujú dispozíciu viac než ktorékoľvek iné.

Skladové kontajnery nesú náradie, materiál a zásoby. Skladový kontajner 20 ft unesie 13 800 kg na oceľovej podlahe oproti 10 490 kg na drevenej, takže ťažké zásoby vyžadujú oceľovú podlahu. Kancelárske a sanitárne moduly sú dimenzované na zaťaženie podlahy 200 kg/m2. Archívne regály a stroje preto patria do skladu, nie do kancelárie.

Ako jednotky stoja na pozemku

Každú jednotku umiestnite podľa toho, k čomu sa pripája. Sanitárne jednotky patria najbližšie ku kanalizácii a vodovodnému potrubiu, kancelárie k vjazdu na stavenisko a sklady tam, kam dosiahne nákladné auto.

	Kancelársky modul s WC a sprchou	Stavebná kancelária 20 ft	Sanitárna jednotka, dispozícia A	Skladový kontajner 20 ft
Vonkajšia dĺžka	6058 mm	6055 mm	6058 mm	6058 mm
Vonkajšia šírka	2438 mm	2435 mm	2438 mm	2438 mm
Vonkajšia výška	2800 mm	2800 mm	2800 mm	2591 mm

Dĺžky a šírky sa zhodujú v rámci niekoľkých milimetrov, takže zmiešaný rad stojí na jednej sieti a pôsobí ako jedna budova. Skladový kontajner je nižší, 2591 mm, takže sa línia strechy v mieste napojenia skladu na rad zníži.

Zvyšok dispozície určujú dvere. Stavebná kancelária 20 ft má otvor dverí 875 x 2000 mm, preto s ním porovnajte rozmery skríň na plány a tlačiarní ešte pred dodaním. Skladový kontajner 20 ft sa otvára na 2318 x 2272 mm, čo stačí pre paletový vozík. Jeho dvere preto musia smerovať na voľnú plochu, nie na ďalší modul. Farby, palivo a plynové fľaše patria do protipožiarneho skladu nebezpečných látok umiestneného oddelene od kancelárií. Ak je pri bráne málo miesta, rad kontajnerových stavebných kancelárií začína jednotkou 10 ft s dĺžkou 2990 mm.

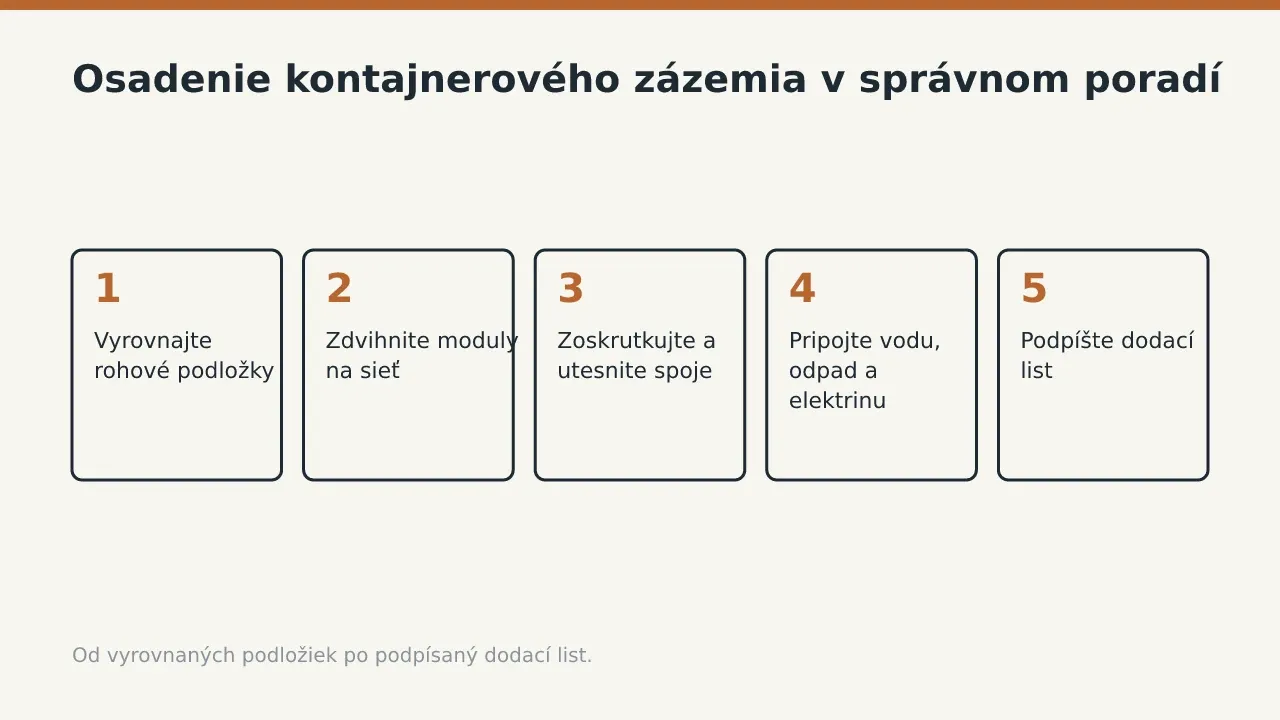

Osadenie zázemia na stavenisku v správnom poradí

Podložie rozhoduje o tom, ako dobre všetko nad ním sedí. Každý modul prenáša záťaž dolu cez svoje rohy, preto pevný a rovný oporný bod pod každým rohom záleží viac než doska pod celou podlahou.

1. Vyrovnajte oporné podložky ešte pred príchodom nákladného auta. Stavbyvedúci skontroluje každú podložku podľa výkresu dispozície, pretože modul osadený na nerovnej podložke deformuje rámy dverí.
2. Každý modul zdvihnite z auta za jeho rohy. Žeriavnik osadí ako prvé sanitárne jednotky, pretože ich odpady určujú polohu všetkého ostatného.
3. Susedné moduly zoskrutkujte a spoje utesnite. Montér uzavrie každý strešný a stenový spoj tak, aby rad jednotiek tvoril jednu líniu odolnú voči počasiu.
4. Pripojte vodu, odpad a elektrinu. Sanitárne jednotky odvádzajú odpad do kanalizácie alebo do septiku s objemom 2 až 10+ m3 a veľkosť nádrže určuje, ako často príde fekálne vozidlo.
5. Každú jednotku prejdite s dodacím listom. Stavbyvedúci podpíše, keď sa dvere zatvárajú rovno, vodovodné batérie fungujú a kúrenie sa spustí.

Spád odpadu, prívod vody a dimenzovanie nádrže sú popísané v texte o pripojeniach a kapacitách sanitárnych kontajnerov.

Rozložiť do šírky alebo postaviť druhé podlažie

Poschodie stavajte len vtedy, keď na pozemku dôjde miesto. Druhé podlažie šetrí zastavanú plochu, no pridáva schodisko, podestu a požiarne oddelenie medzi podlažiami.

Oddelenie sa špecifikuje ako REI 30, trieda požiarnej odolnosti, pri ktorej si strop zachová nosnosť, celistvosť a izoláciu počas stanovenej doby. Nenosné steny sa špecifikujú ako EI 30, čo je rovnaká skúška bez zaťaženia. Obe riešenia sa vyrábajú na požiadanie.

Tanax postavil z 22 kontajnerov dvojpodlažné ubytovanie pre zamestnancov stredoeurópskeho horského strediska. Blok má odolnosť REI 30 a náter RAL 7016, strechu a steny z PIR, elektrické vykurovanie a klimatizáciu 2,6 kW na bunku. Každá bunka vykuruje a chladí samostatne, takže prázdne izby nezaťažujú chladenie. Ak areál prevádzkujete aj v zime, pred určením skladby steny porovnajte izoláciu PIR a minerálnu vatu. Podrobnosti o schodoch a rohových odliatkoch dvojpodlažného bloku určujú, ako sa na horné podlažie vstupuje a ako sa ukotví.

Ako areál rastie po prvej etape

Rozšírenie zakreslite do prvého návrhu, pretože areál porastie tou stranou, ktorá zostala voľná. Jednu dlhú stranu každého radu nechajte voľnú a vedenia ukončite tam, kde sa môže pripojiť nový modul.

Katalógové jednotky majú dodaciu lehotu 6 až 10 týždňov od objednávky. Druhú etapu objednajte v deň schválenia plánu prijímania pracovníkov, nie v deň naplnenia prvej etapy. Jednotka mimo katalógu sa riadi postupom pre kontajner vyrobený podľa Vašich výkresov a trvá 10 až 16 týždňov. Tanax dodal exportný projekt s 90 jednotkami do Spojeného kráľovstva, takže rast za prvý rad neznamená zmenu dodávateľa.

Pred žiadosťou o ponuku si zapíšte tri údaje. Prvým je počet ľudí na najvyťaženejšej zmene. Druhým je náčrt pozemku s prístupom pre nákladné auto a žeriav. Tretím je informácia, ktorá z prípojok kanalizácie, vody a elektriny na pozemok siaha. S nimi Vám technické posúdenie vráti pevnú cenu a dodaciu lehotu, zvyčajne za 3 až 5 pracovných dní.

Časté otázky

Aká je svetlá výška vnútri kancelárskeho modulu?

Približne 2500 mm svetlej výšky v module s celkovou výškou 2800 mm.

Ako dlho trvá dodanie kontajnerového zázemia staveniska?

Katalógové jednotky majú dodaciu lehotu 6 až 10 týždňov. Jednotky vyrobené podľa Vašich výkresov trvajú 10 až 16 týždňov.

Dajú sa ťažké zásoby uložiť v kancelárskom module?

Kancelárske a sanitárne moduly sú dimenzované na zaťaženie podlahy 200 kg/m2. Ťažké zásoby patria do skladového kontajnera 20 ft, ktorý na oceľovej podlahe unesie 13 800 kg.

Čo ak na stavenisko nevedie kanalizácia?

Sanitárne jednotky odvádzajú odpad do septiku s objemom 2 až 10+ m3. Väčšia nádrž znamená menej návštev fekálneho vozidla.

Ako rýchlo príde cenová ponuka?

Zvyčajne za 3 až 5 pracovných dní pri štandardných radoch, s pevnou cenou a dodacou lehotou. Dohodu o mlčanlivosti NDA možno podpísať do 24 hodín, ak ju projekt vyžaduje.

Pošlite počet pracovníkov a náčrt pozemku cez žiadosť o ponuku a späť Vám príde pevná cena a dodacia lehota.
