Dvojpodlažné kontajnerové budovy: rohové kovania, schodisko a REI 30

Stredoeurópske horské stredisko ubytúva personál v 22 kontajneroch stohovaných na dve podlažia. Každá bunka má strechu a steny z PIR, elektrické kúrenie a klimatizáciu s výkonom 2,6 kW, čo je bežný chladiaci výkon pre jeden modul. Budova má triedu požiarnej odolnosti REI 30 a je nalakovaná v odtieni RAL 7016. Nič z toho nevzniklo dodatočne na mieste. Rohy, kotvenie schodiska a požiarna vrstva boli navrhnuté skôr, než sa narezal prvý plech.

Ktoré kontajnery unesú druhé podlažie

Druhé podlažie potrebuje spodnú jednotku, ktorá je na taký účel skonštruovaná. Hmotnosť hornej jednotky prechádza cez rohové stĺpiky do rohových kovaní a rám musí byť na túto dráhu zaťaženia navrhnutý.

Rohové kovanie je oceľový blok v každom rohu rámu. Zachytáva zdvíhacie háky, twistlocky a pri stohovanej budove aj hmotnosť všetkého nad ním.

ISO suché kontajnery Tanax sú stohovateľné jednotky 1CC so štítkom CSC, na rozdiel od kontajnerov flat rack alebo open top pre nadrozmerný náklad. Tento štítok pokrýva stohovanie pri preprave a skladovaní, keď je box zatvorený a jeho steny sú neporušené. Budova je iný prípad. Do stien sa vyrezávajú dvere a okná a horná jednotka roky nesie ľudí a nábytok.

Kancelársky a obytný modul je navrhnutý presne pre tento prípad. Jeho vonkajšie rozmery sú 6 058 x 2 438 x 2 800 mm. To zodpovedá pôdorysu 20 ft ISO kontajnera, takže rohy každej hornej jednotky dosadajú na rohy jednotky pod ňou. Svetlá výška vnútri je na oboch podlažiach približne 2 500 mm, čo pôsobí ako bežná miestnosť, nie ako upravený box.

Otvory sú miestom, kde je stohovaný rám najcitlivejší. Každé okno a dvere odoberajú časť steny, ktorá by inak box vystužovala, preto zámočník každý otvor opláštuje oceľou. Polohu okien a dverí určte včas, v poradí, aké udáva kontrolný zoznam pre kupca kancelárskeho kontajnera.

Kde sa upevňuje schodisko a lávka

Schodisko a lávka sa upevňujú na konzoly privarené k rámu už vo výrobe. Privarenie na mieste stavby spáli hotový náter a na každom spoji zostane holá oceľ.

Dvojpodlažná budova potrebuje cestu nahor aj cestu popri budove. Bežné riešenie je vonkajšie schodisko na jednom konci a lávka so zábradlím pozdĺž horných dverí. Obe zaťažujú bok rámu, nielen jeho rohy.

Preto poloha schodiska patrí už na prvý výkres. Zámočník osadí konzoly schodiska a lávky do prípravku. Zvárač ich pripevní k rámu. Kontrolór overí každú konzolu podľa výkresu skôr, než rám prejde do tryskacej kabíny. Na stavbe potom montážna četa priskrutkuje schodisko a lávku ku konzolám, ktoré už nesú továrenský náter.

Konzola pridaná dodatočne nemá továrenský náter. Do hotovej a obývanej budovy tiež privedie zvárača a horúce práce. Ak horné podlažie obsahuje sprchy alebo toalety, umiestnite schodisko mimo trás vody a odpadu podľa kontrolného zoznamu pre plánovanie sanitárneho kontajnera.

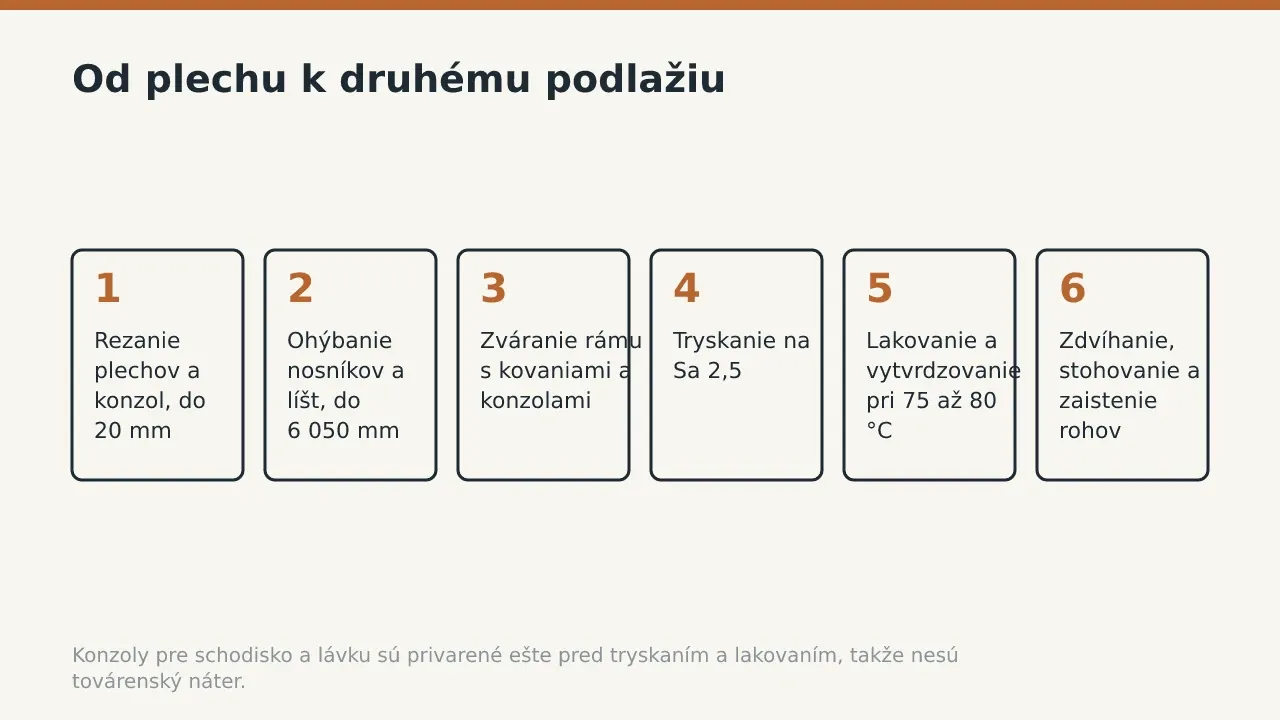

Čo sa deje s oceľou skôr, než ju možno stohovať

Každé z uvedených rozhodnutí je definitívne už v hale v Bánovciach nad Bebravou, skôr než sa modul naloží na nákladné auto. Každý krok postupu zužuje možnosť čokoľvek neskôr zmeniť.

1. Narežte rohové plechy a konzoly schodiska na CNC laseri, ktorý reže plech do hrúbky 20 mm na stole s rozmermi 2 000 x 4 000 mm. Každý diel vychádza z toho istého výkresu, ktorý schválil kupujúci.
2. Ohnite nosníky podlahy a lišty na 400 tonovom ohraňovacom lise. Ohýba do dĺžky 6 050 mm na jeden krok, takže dlhé prvky sa do prípravku dostanú bez zvarového spoja.
3. Zvarte rám v prípravku, len čo je pravouhlý, s osadenými rohovými kovaniami a konzolami schodiska a lávky. Kontrolór odmeria každý roh, pretože naň musí dosadnúť horná jednotka.
4. Otryskajte celý rám v kabíne s rozmermi 8,0 x 5,0 x 3,0 m, takže sa rám s dĺžkou 6 058 mm zmestí vcelku aj s konzolami. Dosiahnutý stupeň Sa 2,5 odstráni okoviny a hrdzu až na čistý kov, s len jemným zafarbením povrchu.
5. Nalakujte rám a vytvrďte ho pri teplote 75 až 80 °C, aby bol náter tvrdý ešte pred montážou panelov, izolácie a požiarnej vrstvy.
6. Zdvihnite spodný modul na rovný základ, osaďte horný modul na jeho rohové kovania a zaistite každý roh. Stavbyvedúci podpíše dodací list, až keď sú obe podlažia upevnené.

Čo je medzi podlažiami: REI 30 alebo EI 30

Triedu určuje požiarny špecialista v rámci povolenia a Tanax na požiadanie zhotoví REI 30 aj EI 30. Rozdiel je v tom, či prvok súčasne nesie aj zaťaženie.

REI 30 je trieda požiarnej odolnosti a každé písmeno predstavuje jednu podmienku. R znamená, že prvok naďalej nesie zaťaženie. E znamená, že plameň a horúce plyny cezeň neprejdú. I znamená, že na odvrátenej strane zostane teplota pod stanoveným limitom. Číslo za písmenami je stanovený čas v minútach. EI 30 vynecháva R, preto sa hodí na stenu alebo dvere, ktoré priestory iba oddeľujú, no nič nenesú.

V stohovanej budove je strop medzi podlažiami nosnou konštrukciou. Nesie hornú jednotku a oddeľuje ľudí hore od ľudí dole. Požiarna vrstva je súčasťou podlahy a stropu každého modulu, v rámci vonkajšej výšky 2 800 mm. Musí byť navrhnutá skôr, než sa rám zvarí, pretože určuje skladbu podlahy a stropu.

Izolácia a požiarna odolnosť sa volia spoločne. Ubytovanie v stredisku spája strechu a steny z PIR s triedou REI 30 a argumenty pre každý materiál rozoberá porovnanie izolácie PIR a minerálnej vlny pre kontajnery. Požiarne odolné konštrukcie a špecializované vnútorné dispozície patria do radu kontajnerov na osobitné účely, kde sa každá dispozícia navrhuje podľa konkrétneho projektu.

Kedy treba rozhodnúť o stohovaní

O stohovaní sa rozhoduje pred cenovou ponukou, nie po dodaní. Modul postavený ako samostatná jednotka sa na stavbe nemôže stať spodným podlažím budovy.

Rohové kovania, opláštené otvory, konzoly schodiska a požiarna vrstva sú privarené alebo zabudované priamo do konštrukcie. Rovnaké pravidlo platí aj pre výšku. Kontajner High Cube je o 305 mm vyšší než štandardný kontajner a výška kontajnera High Cube ukazuje, čo to znamená po obložení konštrukcie.

Rovnaká logika platí aj pre harmonogram.

Fáza	Typický čas	Čo to znamená pre stohovaný projekt
Cenová ponuka s technickým posúdením	3 až 5 pracovných dní	Pevná cena a dodacia lehota pre štandardné rady
Katalógové jednotky	6 až 10 týždňov	Jednotky podľa zverejnenej špecifikácie
Zákazkové stavby	10 až 16 týždňov	Dispozície navrhnuté podľa projektu, s vlastným schodiskom, otvormi a triedou požiarnej odolnosti

Stohovanú budovu s vlastným schodiskom a stropom REI 30 plánujte ako zákazkovú stavbu a s prácami na stavbe počítajte približne 10 až 16 týždňov. Ak je dispozícia dôverná, dohoda o mlčanlivosti príde do 24 hodín. Pri viacjednotkových dispozíciách vychádzajte z radu modulárne kontajnerové budovy a kancelárskych modulov, z ktorých sú zostavené.

Skôr než požiadate o cenu, nakreslite obe podlažia na jeden výkres. Vyznačte schodisko, lávku, všetky dvere a okná, mokré priestory a triedu požiarnej odolnosti, ktorú vyžaduje povolenie. S týmito údajmi na výkrese dokáže technické posúdenie hneď napoprvé stanoviť rohy, konzoly a skladbu podlahy.

Časté otázky

Dá sa štandardný prepravný kontajner stohovať do dvojpodlažnej budovy?

ISO suché kontajnery Tanax sú stohovateľné jednotky 1CC so štítkom CSC pre prepravu a skladovanie. Budova s vyrezanými otvormi, schodiskom a požiarne odolným stropom potrebuje moduly navrhnuté na tento účel už od začiatku.

Aká požiarna odolnosť je dostupná pre strop medzi podlažiami?

REI 30 pre prvky, ktoré nesú zaťaženie, a EI 30 pre prvky, ktoré priestory iba oddeľujú, oboje na požiadanie. Ubytovanie personálu v 22 kontajneroch v stredoeurópskom horskom stredisku bolo postavené v triede REI 30.

Aká je svetlá výška miestností na jednotlivých podlažiach?

Kancelársky a obytný modul má vonkajšiu výšku 2 800 mm a vnútri poskytuje približne 2 500 mm svetlej výšky, na hornom podlaží rovnako ako na spodnom.

Ako dlho trvá dodanie stohovanej kontajnerovej budovy?

Katalógové jednotky trvajú 6 až 10 týždňov a zákazkové stavby 10 až 16 týždňov. Cenová ponuka s technickým posúdením zvyčajne trvá 3 až 5 pracovných dní pre štandardné rady.

Dá sa schodisko doplniť až po dodaní?

Dá, no jeho konzoly by sa museli privariť na mieste stavby cez hotový náter. Konzoly privarené vo výrobe sú otryskané na Sa 2,5 a vytvrdené pri 75 až 80 °C spolu so zvyškom rámu.

Pošlite plány oboch podlaží s polohou schodiska a triedou požiarnej odolnosti a vyžiadajte si cenovú ponuku s pevnou cenou spolu s výkresom.
