SanitetSKU: TC-SAN-20-WC

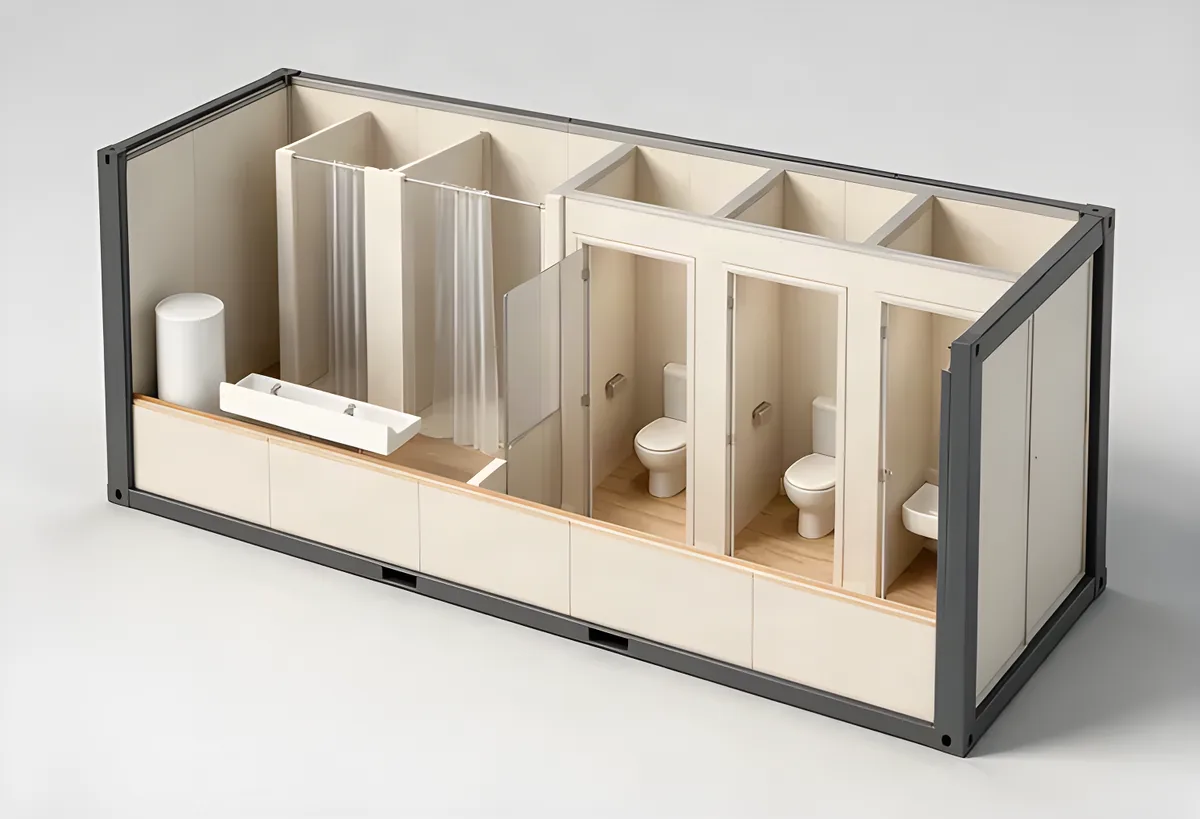

20 fods sanitetsmodul med toilet
20 fods sanitetsmodul med separate toiletrum.
Fotos
2 fotografierKonfigurer
Konfigurer denne enhed
Dit valg følger med forespørgslen, så tilbuddet tager udgangspunkt i det, du har valgt.
Tilvalg
Din konfiguration
Som angivet, én enhed.
Tilbud inden for 3 til 5 hverdage. Pris på forespørgsel. Kontakt os for et tilbud.
- Tilbud inden for 3 til 5 hverdage
- Levering oplyses pr. destination
- B2B-faktura
- Svar inden for en hverdag
Inden du spørger
Det købere spørger om først
- Standardudstyr
- Ikke monteret som standard, fås som tilvalget Lift
- Produktionstid
- 6 til 10 uger, ab fabrik.
- Tilbud
- Tilbud inden for 3 til 5 hverdage.
- Levering
- Levering til din adresse tilbydes pr. destination; transporttiden fremgår af tilbuddet.
Fra katalogets data. Bindende vilkår fastsættes i det skriftlige tilbud.
Nøgletal
20 fods sanitetsmodul med toilet
Sidst opdateret:
- Udvendig længde
- 6 058mm
- Udvendig bredde
- 2 438mm
- Udvendig højde
- 2 800mm
- Gulvbelastning
- 200kg/m2
- Stableniveauer
- 3
- Snelast
- 1.6kN/m2
I målestoksforhold
Enheden ved siden af en person
Tegnet efter enhedens egne offentliggjorte millimeter, ved siden af en 1,80 m person. Træk for at dreje den; farven følger dit valg i konfiguratoren.
Træk for at dreje, brug piletaster til at rotere
Tegnet efter de offentliggjorte mål. Fotografierne viser enheden som leveret.
Tekniske specifikationer
16 tal i 7 grupper
Alle tal stammer fra Producentens datablad; betegnelsesrækkerne følger ISO 668:2020.
| Udvendig længde | 6 058 mm |
|---|---|
| Udvendig bredde | 2 438 mm |
| Udvendig højde | 2 800 mm |
| Indvendig højde | 2 500 mm |
|---|
| Gulvbelastning | 200 kg/m2 |
|---|---|
| Snelast | 1.6 kN/m2 |
| Stableniveauer | 3 |
| Opvarmning | Elektrisk konvektorvarmer |
|---|---|
| El-installation | Skjult installation, sikringstavle, 230 V-stikkontakter, IP65-armaturer med 2 x 18 W LED, udvendig 400 V 5P 32 A industristik og stik, ramme jordet via M10-bolt |
| Gulvkonstruktion | 2 PVC grå svejset / 22 P5 spånplade / 100 mineraluld / 0,5 galvaniseret T-8 trapezplade |
|---|---|
| Vægkonstruktion | 0,5 galvaniseret trapezplade RAL 7035 / 60 mineraluld / PE-folie / 12 lamineret spånplade hvid |
| Tagkonstruktion | 0,5 galvaniseret stålplade / 12 spånplade / 100 mineraluld / dampspærre / 12 lamineret spånplade RAL 9010 |
| Vinduer | 930 x 1 295 PVC hvid, drej-kip, dobbeltglas U = 1,1 W/m2K, udvendig rullejalousi |
|---|
| Standardudstyr | Ikke monteret som standard, fås som tilvalget Lift |
|---|---|
| Overfladebehandling | Ramme RAL 3000 |
| Ekstraudstyr | SR-ramme uden perimeter-render, L-transportlommer, FP flat pack |
Sammenlign inden for familien
Sanitet: 14 enheder på de tal, der er relevante for denne.
| SKU | Udvendig længde | Udvendig bredde | Udvendig højde | Gulvbelastning | Stableniveauer | Snelast |
|---|---|---|---|---|---|---|
| 5 fods sanitetsmodul, unisexTC-SAN-05-U | 2 438 mm | 1 418 mm | 2 800 mm | 200 kg/m2 | 3 | 1.6 kN/m2 |
| 10 fods sanitetsmodulTC-SAN-10 | 2 991 mm | 2 438 mm | 2 800 mm | 200 kg/m2 | 3 | 1.6 kN/m2 |
| 10 fods sanitetsmodul, unisexTC-SAN-10-U | 2 991 mm | 2 438 mm | 2 800 mm | 200 kg/m2 | 3 | 1.6 kN/m2 |
| 20 fods sanitetsmodul, layout ATC-SAN-20-A | 6 058 mm | 2 438 mm | 2 800 mm | 200 kg/m2 | 3 | 1.6 kN/m2 |
| 20 fods sanitetsmodul, layout BTC-SAN-20-B | 6 058 mm | 2 438 mm | 2 800 mm | 200 kg/m2 | 3 | 1.6 kN/m2 |
| 20 fods sanitetsmodul med korridorTC-SAN-20-COR | 6 058 mm | 2 438 mm | 2 800 mm | 200 kg/m2 | 3 | 1.6 kN/m2 |
| 20 fods sanitetsmodul med entréTC-SAN-20-ENT | 6 058 mm | 2 438 mm | 2 800 mm | 200 kg/m2 | 3 | 1.6 kN/m2 |
| 20 fods sanitetsmodul med entré og lille køkkenTC-SAN-20-ENT-KIT | 6 058 mm | 2 438 mm | 2 800 mm | 200 kg/m2 | 3 | 1.6 kN/m2 |
| 20 fods sanitetsmodul med entré og badTC-SAN-20-ENT-SH | 6 058 mm | 2 438 mm | 2 800 mm | 200 kg/m2 | 3 | 1.6 kN/m2 |
| 20 fods sanitetsmodul, unisexTC-SAN-20-U | 6 058 mm | 2 438 mm | 2 800 mm | 200 kg/m2 | 3 | 1.6 kN/m2 |
| 20 fods modul med håndvaskeTC-SAN-20-WASH | 6 058 mm | 2 438 mm | 2 800 mm | 200 kg/m2 | 3 | 1.6 kN/m2 |
| 20 fods modul med håndvaske og korridorTC-SAN-20-WASH-CORMindre størrelse | 6 058 mm | 2 438 mm | 2 800 mm | 200 kg/m2 | 3 | 1.6 kN/m2 |
| 20 fods sanitetsmodul med toiletTC-SAN-20-WCDenne enhed | 6 058 mm | 2 438 mm | 2 800 mm | 200 kg/m2 | 3 | 1.6 kN/m2 |
| 20 fods sanitetsmodul med separat toiletTC-SAN-20-WC2Større størrelse | 6 058 mm | 2 438 mm | 2 800 mm | 200 kg/m2 | 3 | 1.6 kN/m2 |
